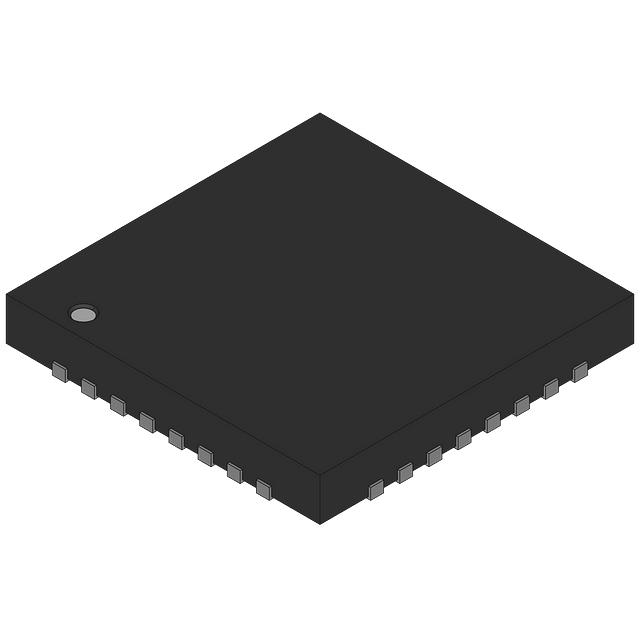

LPC11U24FHI33/301,

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.8V~3.6V 50MHz 8KB FLASH 32KB Brown-out Detect/Reset,POR,WDT 内部 26 1 1.8V 3.6V 50MHz I2C,Microwire,SPI,SSI,SSP,UART,USART,USB 2 x 8 A/D 8x10b 32bit ARM® Cortex®-M0 HVQFN-33 贴片安装
供应商型号: CY-LPC11U24FHI33/301,
供应商:
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC11U24FHI33/301,

LPC11U24FHI33/301,概述

    LPC11U2x 微控制器技术手册解析

    1. 产品简介


    LPC11U2x 是由 NXP 半导体公司生产的基于 ARM Cortex-M0 内核的 32 位微控制器(MCU)系列。该系列专为 8/16 位微控制器应用设计,具备高性能、低功耗、简洁的指令集及内存寻址方式,相比现有的 8/16 位架构具有更小的代码尺寸。LPC11U2x 系列微控制器能够运行在最高 50 MHz 的 CPU 频率下,具有丰富的外设和灵活的配置选项。

    2. 技术参数


    - 系统
    - ARM Cortex-M0 处理器,运行频率高达 50 MHz
    - ARM Cortex-M0 内置嵌套向量中断控制器(NVIC)
    - 可选的非屏蔽中断(NMI),来自多个输入源
    - 系统滴答定时器

    - 内存
    - 最高可达 32 KB 片上闪存程序存储器
    - 最高可达 4 KB 片上 EEPROM 数据存储器,字节擦除和编程
    - 最高可达 10 KB SRAM 数据存储器
    - 16 KB 启动 ROM
    - 支持片上启动编程(ISP/IAP)通过片上引导加载软件
    - 基于 ROM 的 USB 驱动,支持通过 USB 更新闪存
    - 基于 ROM 的 32 位整数除法例程

    - 调试选项
    - 支持标准 JTAG 测试接口,符合 BSDL 标准
    - 支持串行线调试(Serial Wire Debug)
    - 数字外设
    - 最多 54 个通用 I/O (GPIO) 引脚,具有可配置的上拉/下拉电阻、重发模式和开漏模式
    - 最多 8 个 GPIO 引脚可作为边沿和电平敏感的中断源
    - 两个 GPIO 组合中断模块,根据一组 GPIO 引脚的编程模式产生中断
    - 高电流源输出驱动(20 mA)在某个引脚上
    - 高电流汇流输出驱动(20 mA)在真正的开漏引脚上
    - 四个通用计数器/定时器,总共有最多 5 个捕获输入和 13 个匹配输出
    - 可编程窗口看门狗定时器(WWDT)具有专用的内部低功耗看门狗振荡器(WDO)
    - 模拟外设
    - 10 位 ADC,带有八个引脚的输入复用

    - 串行接口
    - 全速 USB 设备控制器
    - USART(通用同步异步收发器)支持分数波特率生成、内部 FIFO、全调制解调控制握手接口,支持 RS-485/9 位模式和同步模式
    - 两个 SSP(同步串行端口)控制器具有 FIFO 和多协议功能
    - I2C 接口支持完整的 I2C 规范和高速模式,最高可达 1 Mbit/s 的数据速率,支持多地址识别和监视模式

    - 时钟生成
    - 晶体振荡器,操作范围为 1 MHz 至 25 MHz(系统振荡器)
    - 12 MHz 高频内部 RC 振荡器(IRC),可选择作为系统时钟
    - 内部低功耗低频看门狗振荡器(WDO)具有可编程频率输出
    - PLL 允许 CPU 在系统振荡器或 IRC 作为时钟源的情况下运行至最大 CPU 速度
    - 第二个专用 PLL 用于 USB

    - 电源控制
    - 集成 PMU(电源管理单元)以最小化睡眠、深睡、掉电和深度掉电模式下的功耗
    - 存储在启动 ROM 中的电源配置文件通过一个简单的函数调用提供针对任何应用的优化性能和最小化功耗
    - 四种低功耗模式:睡眠、深度睡眠、掉电和深度掉电
    - 通过复位、可选 GPIO 引脚、看门狗中断或 USB 端口活动唤醒处理器
    - 通过一个特殊功能引脚唤醒深度掉电模式下的处理器
    - 上电复位(POR)
    - 带有四个独立阈值的欠压检测,提供中断和强制复位
    - 温度范围
    - 工作温度范围为 -40 °C 至 +85 °C
    - 供电
    - 单 3.3 V 电源(1.8 V 至 3.6 V)

    3. 产品特点和优势


    LPC11U2x 微控制器集成了多种先进的特性和强大的外设,使其在复杂应用中表现出色。主要优势包括:
    - 高性能和低功耗:通过 ARM Cortex-M0 架构,实现高性能和低功耗。
    - 丰富的外设:包含 USB、USART、SSP、I2C 等多种接口,满足各种通信需求。
    - 灵活的配置:支持多种 GPIO 模式,方便灵活配置。
    - 电源管理:集成 PMU 和多种低功耗模式,适应不同应用场景。

    4. 应用案例和使用建议


    LPC11U2x 广泛应用于消费类设备、手持扫描仪、医疗设备和工业控制等领域。例如,在消费类设备中,可以使用其丰富的 USB 接口进行数据传输;在工业控制中,可以利用其多路 GPIO 进行信号采集和控制。对于实际使用场景,建议:
    - 在复杂系统中利用其丰富的外设进行灵活配置。
    - 注意合理配置电源管理功能,以确保在功耗敏感的应用中实现最佳性能。

    5. 兼容性和支持


    LPC11U2x 支持标准 JTAG 和串行线调试接口,便于开发和调试。制造商提供了详细的文档和支持服务,确保用户可以轻松获取所需的技术支持。

    6. 常见问题与解决方案


    - 问题:如何进入深度休眠模式?
    - 解决方案:通过设置相应的寄存器,将 CPU 设置为深度休眠模式,并使用外部复位或其他事件唤醒。

    - 问题:USB 设备无法正常工作怎么办?
    - 解决方案:检查 USB 电缆连接,确保 USB 设备已正确配置。使用串行线调试工具验证 USB 设备配置是否正确。

    7. 总结和推荐


    综上所述,LPC11U2x 是一款高度集成且性能卓越的 32 位 ARM Cortex-M0 微控制器。其丰富的外设和灵活的配置能力使其适用于多种应用场景。无论是消费类设备、医疗设备还是工业控制系统,LPC11U2x 都能提供卓越的性能和可靠性。因此,强烈推荐在这些应用中使用 LPC11U2x 微控制器。

LPC11U24FHI33/301,参数

参数
振荡器类型 内部
速度 50MHz
核心处理器 ARM® Cortex®-M0
接口类型 I2C,Microwire,SPI,SSI,SSP,UART,USART,USB
I/O数量 26
程序存储器大小 32KB
最大工作供电电压 3.6V
数据总线宽度 32bit
数据转换器 A/D 8x10b
程序存储器类型 FLASH
最小工作供电电压 1.8V
电压-电源(Vcc/Vdd) 1.8V~3.6V
EEPROM大小 2 x 8
RAM大小 8KB
内核数 1
最大时钟频率 50MHz
外设 Brown-out Detect/Reset,POR,WDT
5.1mm(Max)
5.1mm(Max)
0.85-0.05(Max)
通用封装 HVQFN-33
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

LPC11U24FHI33/301,厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC11U24FHI33/301,数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC11U24FHI33/301, LPC11U24FHI33/301,数据手册

LPC11U24FHI33/301,封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.1964 ¥ 18.7266
100+ $ 2.1568 ¥ 18.5594
300+ $ 2.137 ¥ 18.3922
500+ $ 2.1172 ¥ 18.225
1000+ $ 2.0579 ¥ 17.389
5000+ $ 2.0579 ¥ 17.389
库存: 14528
起订量: 54 增量: 1
交货地:
最小起订量为:50
合计: ¥ 936.33
