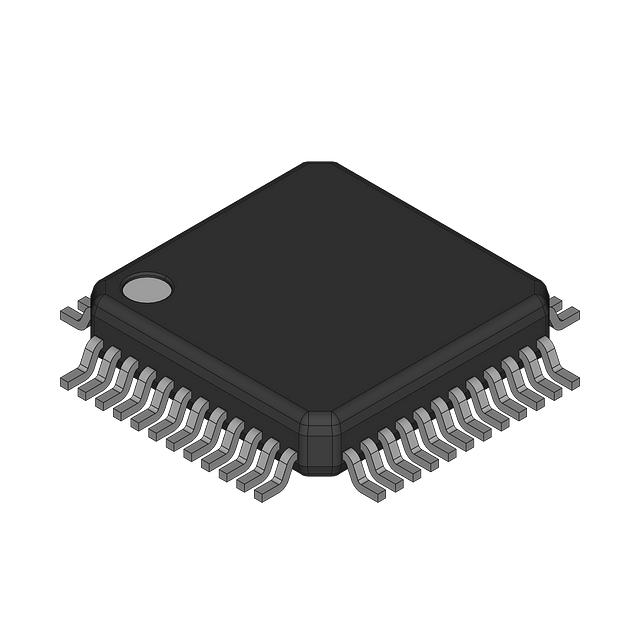

LPC844M201JBD48K

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.8V~3.6V 30MHz 8KB FLASH 64KB Brown-out Detect/Reset,Cap Sense,DMA,POR,PWM,WDT 内部,外部 42 1 1.8V 3.6V I2C,SPI,UART,USART 32bit ARM® Cortex®-M0+ LQFP-48 贴片安装
供应商型号: QNF-LPC844M201JBD48K
供应商: NXP直供
标准整包数: 1250
NXP SEMICONDUCTORS 微控制器(MCU) LPC844M201JBD48K

LPC844M201JBD48K概述


    产品简介


    LPC84x 是一款基于 Arm Cortex-M0+ 内核的低成本 32 位微控制器,运行频率高达 30 MHz。该系列微控制器具有多达 64 KB 的闪存和 16 KB 的 SRAM。LPC84x 拥有一系列丰富的外设,包括 CRC 引擎、四个 I2C 接口、最多五个 UART 接口、最多两个 SPI 接口、电容触摸接口、一个多速率定时器、自唤醒定时器、SCTimer/PWM、一个通用 32 位计时器、DMA、一个 12 位 ADC、两个 10 位 DAC 和一个模拟比较器。

    技术参数


    - 处理器:Arm Cortex-M0+(修订版 r0p1),最高频率为 30 MHz,单周期乘法器和快速单周期 I/O 端口。
    - 内存:
    - 最多 64 KB 的闪存编程存储器,支持 64 字节页面写入和擦除。
    - 用于配置芯片上电行为的快速初始化存储器(FAIM)。
    - 代码读保护(CRP)。
    - 最多 16 KB 的 SRAM,分为两块连续的 8 KB SRAM 银行。
    - ROM API 支持:
    - 引导加载程序。
    - 支持通过 USART、SPI 和 I2C 进行闪存应用程序内编程(IAP)。
    - 数字外设:
    - 高速 GPIO 接口,可配置的拉电阻、可编程开漏模式、输入反转和数字滤波。
    - 高电流源输出驱动器(20 mA)和高电流灌电流输出驱动器(20 mA)。
    - GPIO 中断生成能力,带布尔模式匹配功能。
    - 可编程中断生成的多速率定时器(MRT)。
    - 定时器:
    - SCTimer/PWM,具有多种功能,支持 PWM 应用。
    - 32 位通用计数器/定时器,支持多种模式。
    - 自唤醒定时器(WKT),可选自由运行振荡器(FRO)、低功耗内部振荡器或外部时钟输入。
    - 模拟外设:
    - 12 位 ADC,最多 12 个输入通道,支持多触发输入和高达 1.2 Msamples/s 的采样率。
    - 两个 10 位 DAC。
    - 比较器,具有五个输入引脚。
    - 串行外设:
    - 五个多路复用 UART 接口。
    - 两个 SPI 控制器。
    - 四个 I2C 接口,其中两个支持高速通信。
    - 时钟生成:
    - 自由运行振荡器(FRO),提供多个时钟频率选项。
    - 外部时钟输入支持高达 25 MHz 的频率。
    - 晶体振荡器,支持 1 MHz 到 25 MHz 的频率范围。
    - 可编程看门狗振荡器,频率范围为 9.4 kHz 到 2.3 MHz。
    - PLL 支持 CPU 运行到最大频率而无需高频晶体。
    - 电源控制:
    - 低功耗模式:睡眠模式、深度睡眠模式、掉电模式和深度掉电模式。
    - 从深度睡眠和掉电模式唤醒的能力。
    - 通过定时器实现的深度掉电模式自唤醒。
    - 工作温度范围:-40°C 至 +105°C。
    - 供电电压范围:1.8 V 至 3.6 V。

    产品特点和优势


    LPC84x 微控制器具备高性能、低功耗的特点,适用于各种工业应用和消费电子产品。其独特的特点是配备了多种外设,如高速 GPIO、DMA、高精度 ADC、DAC 和多个定时器,可以灵活配置和优化系统设计。此外,其 ARM Cortex-M0+ 架构提供了强大的处理能力和较低的功耗,适合需要高效率计算的应用。

    应用案例和使用建议


    LPC84x 广泛应用于传感器网关、简单的电机控制、游戏控制器、照明系统、气候控制系统等领域。例如,在电机控制应用中,LPC84x 可以通过高精度的 PWM 功能实现高效的电机驱动。在传感器网关应用中,其多个串行通信接口和高精度 ADC 可以满足多传感器数据采集的需求。
    使用建议:
    - 在设计系统时,考虑将高电流输出引脚用于需要高电流驱动的应用。
    - 使用 DMA 功能来减少 CPU 负载并提高数据传输效率。
    - 利用高精度 ADC 和比较器进行精确的数据采集和比较操作。
    - 利用高可靠性的电源管理功能,确保系统的稳定运行。

    兼容性和支持


    LPC84x 系列微控制器与其他 NXP Semiconductors 的芯片和工具高度兼容,支持多种编程和调试工具,如 Keil MDK 和 IAR Embedded Workbench。厂商还提供了详细的文档和支持服务,帮助开发者快速掌握并应用该产品。

    常见问题与解决方案


    问题 1:如何确保微控制器的安全启动?
    解决方案:使用代码读保护(CRP)功能,防止未经授权的代码访问和修改。
    问题 2:如何配置定时器以生成准确的 PWM 信号?
    解决方案:利用 SCTimer/PWM 的多功能特性,通过配置适当的匹配值和触发事件来生成所需的 PWM 信号。
    问题 3:如何从深度掉电模式唤醒微控制器?
    解决方案:确保 WKTCLKIN 引脚被正确配置为唤醒信号源,并在进入深度掉电模式前保持高电平。

    总结和推荐


    LPC84x 系列微控制器凭借其高性能、低功耗和丰富的外设功能,非常适合需要高效处理和低功耗的应用场景。其强大的系统架构和丰富的功能使其成为许多应用领域的理想选择。我们强烈推荐在工业自动化、传感器网络、游戏控制器和其他需要高性能处理能力的场合使用该产品。

LPC844M201JBD48K参数

参数
数据转换器 -
最大工作供电电压 3.6V
I/O数量 42
最大时钟频率 -
最小工作供电电压 1.8V
RAM大小 8KB
振荡器类型 内部,外部
程序存储器大小 64KB
速度 30MHz
接口类型 I2C,SPI,UART,USART
外设 Brown-out Detect/Reset,Cap Sense,DMA,POR,PWM,WDT
数据总线宽度 32bit
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 1.8V~3.6V
核心处理器 ARM® Cortex®-M0+
EEPROM大小 -
内核数 1
通用封装 LQFP-48
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘
