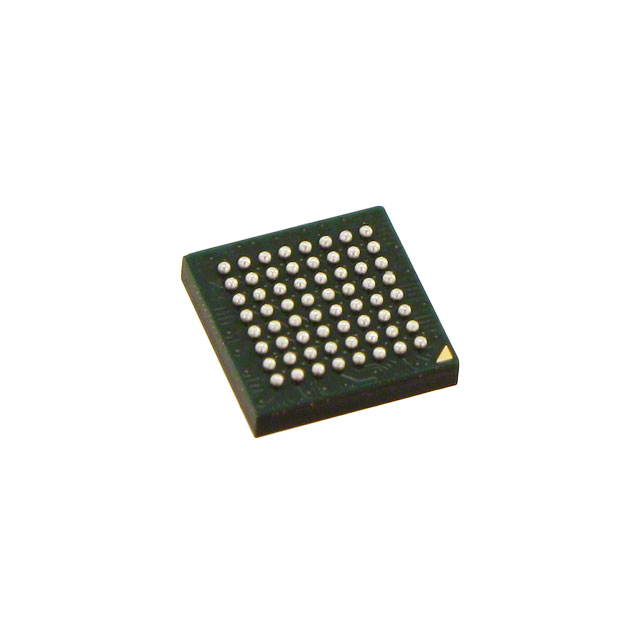

MK10DX32VMP5

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.71V~3.6V 50MHz 8KB FLASH 32KB DMA,I2S,LVD,POR,PWM,WDT 内部 44 1 3.6V 50MHz I2C,IrDA,SPI,UART,USART 2 x 8 A/D 19x16b 32bit ARM® Cortex®-M4 MAPBGA-64 贴片安装
供应商型号: MK10DX32VMP5-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) MK10DX32VMP5

MK10DX32VMP5概述


    产品简介


    本电子元器件为K10系列微控制器(MCU),属于Freescale半导体公司的Kinetis系列。这款微控制器拥有丰富的外设,适用于多种嵌入式应用,如工业控制、汽车电子、智能家居等。它具有高性能的处理器核心、大容量存储、灵活的内存选项及多种通信接口,能够满足各种复杂应用的需求。

    技术参数


    - 处理器核心:ARM Cortex-M4内核,带有DSP指令集,频率可达50MHz。
    - 内存配置:
    - 程序闪存:最高达128KB。
    - FlexNVM(可配置闪存):最多64KB。
    - 灵活RAM:最多2KB。
    - 数据RAM:最多16KB。
    - 供电电压:1.71V到3.6V。
    - 工作温度范围:-40°C至105°C。
    - 通信接口:
    - 串行外设接口(SPI)
    - I2C接口
    - 三个UART接口
    - I2S接口
    - 时钟源:3到32MHz晶振,32kHz晶振,多用途时钟发生器。
    - 电源管理:低功耗模式,包括深度睡眠模式和待机模式。

    产品特点和优势


    1. 高性能:ARM Cortex-M4内核提供了高达50MHz的运行频率,内置DSP指令集,提高了计算效率。
    2. 丰富外设:提供多种通信接口和定时器模块,支持广泛的外围设备连接需求。
    3. 大容量存储:拥有高达128KB的程序闪存和多种RAM配置,适合各种存储需求。
    4. 宽工作温度范围:能够在-40°C到105°C的极端环境中稳定工作。
    5. 高集成度:内置硬件CRC校验、安全模块、模拟模块等多种功能,减少外部组件的需求。

    应用案例和使用建议


    该MCU适合应用于工业自动化控制系统、汽车电子设备、智能家电等领域。例如,在工业控制应用中,其强大的处理能力和多种外设可以用于实现复杂的电机控制和传感器数据采集。在智能家居设备中,可以通过其丰富的通信接口与各类传感器、执行器无缝对接,构建高效稳定的控制系统。
    使用建议:
    - 在进行电源设计时,需确保供电电压稳定,避免电压波动对系统性能的影响。
    - 针对不同的应用需求,合理选择合适的低功耗模式以优化能效。
    - 对于通信接口的选择和配置,要根据具体的应用场景来确定,以确保数据传输的可靠性。

    兼容性和支持


    K10系列微控制器与Freescale其他系列芯片具有良好的兼容性,支持多种封装形式。Freescale半导体公司为客户提供详细的技术文档和支持服务,包括详尽的产品手册和技术指南,帮助用户顺利完成项目开发。

    常见问题与解决方案


    1. Q: 如何正确设置内部参考电压(VREF)?
    - A: 确保负载电容在推荐范围内(100nF),并连接到VREFOUT引脚。根据需要调整外部电阻值,使其符合目标输出电压要求。
    2. Q: 如何解决读写速度慢的问题?
    - A: 检查系统时钟配置,确保ADC时钟频率低于指定的最大值。适当增加硬件平均次数(AVGE=1, AVGS=11)可提高转换精度,但会降低转换速率。
    3. Q: 如何优化系统的功耗?
    - A: 选择合适的电源管理和时钟模式,使用低功耗模式(如VLPR模式)运行,避免不必要的外围设备被启用。

    总结和推荐


    综上所述,K10系列微控制器凭借其高性能、丰富的外设以及高集成度,在众多应用领域中展现出卓越的表现。它具备出色的可靠性和稳定性,是工业控制、汽车电子、智能家居等领域应用的理想选择。强烈推荐给需要高性能、多功能和低功耗控制解决方案的开发者。

MK10DX32VMP5参数

参数
外设 DMA,I2S,LVD,POR,PWM,WDT
EEPROM大小 2 x 8
最小工作供电电压 -
I/O数量 44
接口类型 I2C,IrDA,SPI,UART,USART
数据转换器 A/D 19x16b
内核数 1
振荡器类型 内部
速度 50MHz
程序存储器类型 FLASH
核心处理器 ARM® Cortex®-M4
最大工作供电电压 3.6V
数据总线宽度 32bit
最大时钟频率 50MHz
程序存储器大小 32KB
RAM大小 8KB
电压-电源(Vcc/Vdd) 1.71V~3.6V
通用封装 MAPBGA-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

MK10DX32VMP5厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MK10DX32VMP5数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS MK10DX32VMP5 MK10DX32VMP5数据手册

MK10DX32VMP5封装设计

查看详情并下载
Symbol
Footprint
3D Model
