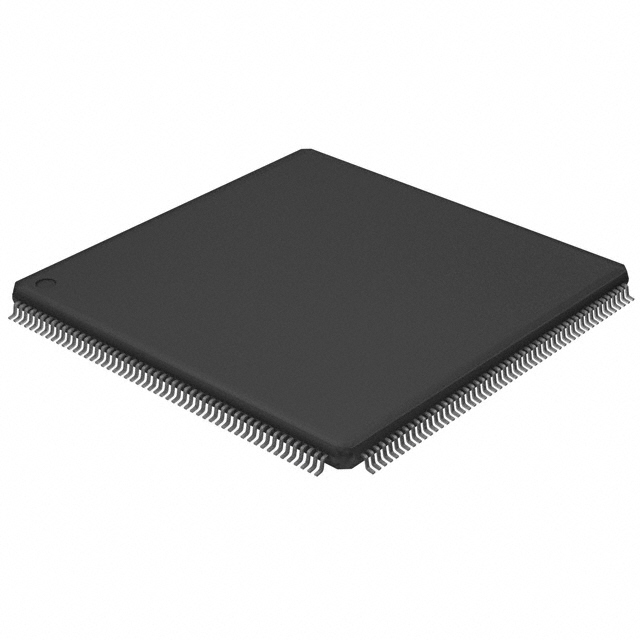

LPC4367JBD208E

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.4V~3.6V 204MHz 154KB FLASH 1MB Brown-out Detect/Reset,DMA,I2S,LCD,POR,PWM,WDT 内部 142 2 2.4V 3.6V 204MHz CANbus,EBI,EMI,Ethernet,I2C,IrDA,MMC,Microwire,QEI,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG 16 x 8 A/D 16x10b;D/A 1x10b 32bit ARM® Cortex®-M4/M0 LQFP-208 贴片安装 9.1mm*9.1mm*1.2mm
供应商型号: QNF-LPC4367JBD208E
供应商: NXP直供
标准整包数: 36
NXP SEMICONDUCTORS 微控制器(MCU) LPC4367JBD208E

LPC4367JBD208E概述


    产品简介


    LPC436x系列是由NXP半导体公司开发的高性能嵌入式微控制器,采用ARM Cortex-M4内核,集成了多个子系统及多种外围接口,适用于广泛的工业和消费类应用。该系列微控制器包含了两个独立的ARM Cortex-M0处理器核心,一个用于管理特定外设(如SGPIO和SPI),另一个作为主应用处理器的协处理器,提供了强大的处理能力和丰富的接口资源。

    技术参数


    - 内核:主频高达204MHz的ARM Cortex-M4,支持单周期数字信号处理和SIMD指令;嵌入式硬件浮点处理器。
    - 存储器:高达1MB的片上双银行闪存,具有加速功能;16KB的EEPROM数据存储器;154KB的SRAM内存。
    - 外设:支持双高速USB接口、以太网、LCD控制器、外部存储器控制器以及多通道通用DMA控制器。
    - 其他特性:支持Quad SPI Flash接口、10/100T以太网MAC、多达8个串行通信接口(包括UART、USART、SSP、SPI、I2C等)、集成的安全功能、实时时钟以及丰富的模拟外设(如DAC、ADC等)。
    - 工作电压:单电源供电,3.3V(2.4V至3.6V),具备独立的RTC电源域。
    - 工作温度范围:可选-40°C至+85°C或-40°C至+105°C。

    产品特点和优势


    - 高集成度:结合了ARM Cortex-M4和Cortex-M0处理器核心,提供强大的处理能力与低功耗设计的完美平衡。
    - 丰富的接口支持:拥有多个高速接口和通讯协议支持,适合多种复杂的应用场景。
    - 灵活的内存配置:提供不同的内存大小和配置选项,满足不同需求。
    - 高效的电源管理:支持多种低功耗模式,有助于延长电池寿命并降低运行成本。
    - 高度安全:内置硬件加密、安全存储区等特性,保障数据安全。

    应用案例和使用建议


    LPC436x系列广泛应用于工业自动化、智能家居、汽车后市场、物联网网关等领域。例如,在工业控制场景中,它可以通过高精度ADC和PWM模块实现精确的电机控制;在消费电子领域,它能支持音频处理及人机交互界面的设计。
    对于使用该芯片的产品开发者,建议充分考虑其功耗管理功能,通过合理配置低功耗模式来优化系统能耗;同时,充分利用其丰富的外设资源,简化硬件设计过程。

    兼容性和支持


    LPC436x系列支持多种封装形式(LQFP208、LBGA256或TFBGA100),确保了良好的灵活性。NXP公司提供了详尽的技术文档和支持服务,包括软件开发工具链、参考设计和客户支持服务,帮助用户快速启动项目。

    常见问题与解决方案


    1. 如何正确配置低功耗模式?
    - 解决方案:查阅官方文档中的电源管理章节,详细了解每种模式的工作机制及其对性能的影响。

    2. ADC读数异常怎么办?
    - 解决方案:检查ADC的设置参数是否符合预期,包括采样率、输入通道选择等;确认模拟前端电路连接无误。

    3. 如何提高系统的稳定性?
    - 解决方案:确保所有外设驱动程序稳定可靠,定期更新固件以修复已知问题;利用内部复位单元进行初始化操作。

    总结和推荐


    LPC436x系列凭借其强大的处理能力、灵活的接口配置和高效能的电源管理系统,在众多嵌入式应用中展现出色的表现。无论是对于需要高性能处理能力还是低功耗特性的场景,该系列微控制器都将是理想的选择。强烈推荐给那些正在寻找高性价比、多功能嵌入式解决方案的开发者们。

LPC4367JBD208E参数

参数
I/O数量 142
程序存储器类型 FLASH
内核数 2
RAM大小 154KB
最小工作供电电压 2.4V
程序存储器大小 1MB
最大时钟频率 204MHz
速度 204MHz
数据总线宽度 32bit
外设 Brown-out Detect/Reset,DMA,I2S,LCD,POR,PWM,WDT
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,MMC,Microwire,QEI,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 2.4V~3.6V
核心处理器 ARM® Cortex®-M4/M0
振荡器类型 内部
EEPROM大小 16 x 8
数据转换器 A/D 16x10b;D/A 1x10b
长*宽*高 9.1mm*9.1mm*1.2mm
通用封装 LQFP-208
安装方式 贴片安装
零件状态 在售
包装方式 散装

LPC4367JBD208E厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC4367JBD208E数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC4367JBD208E LPC4367JBD208E数据手册

LPC4367JBD208E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ $ 12.1868 ¥ 103.5874
180+ $ 11.9918 ¥ 101.93
360+ $ 11.6993 ¥ 99.4439
库存: 3600
起订量: 36 增量: 36
交货地:
最小起订量为:36
合计: ¥ 3729.14
直接购买
