MKL25Z64VFM4

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.71V~3.6V 48MHz 8KB FLASH 64KB Brown-out Detect/Reset,DMA,LVD,POR,PWM,WDT 内部 23 1 1.71V 3.6V 48MHz I2C,LINbus,SPI,UART,USART,USB,USB OTG A/D 7x16b,D/A 1x12b 32bit ARM® Cortex®-M0+ QFN 贴片安装 5mm*5mm*950μm
供应商型号: QNF-MKL25Z64VFM4
供应商: NXP直供
标准整包数: 2450

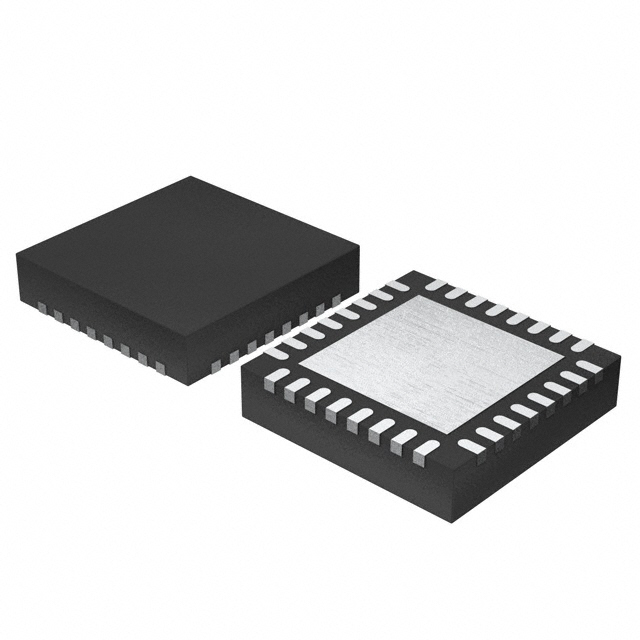

NXP SEMICONDUCTORS 微控制器(MCU) MKL25Z64VFM4

MKL25Z64VFM4概述

    Kinetis KL25 Sub-Family 48 MHz Cortex-M0+ Microcontroller

    产品简介


    Kinetis KL25是一款高效设计的微控制器(MCU),隶属于Freescale Semiconductor公司。这款产品专为通用应用而设计,具备USB 2.0接口,以其超低功耗而闻名,适用于各种嵌入式系统的入门级32位解决方案。该产品兼容所有Kinetis L系列以及Kinetis K2x系列,使得开发人员能够灵活选择适合特定应用的MCU。

    技术参数


    - 主频:48 MHz ARM® Cortex®-M0+核心
    - 存储容量:可选128 KB闪存,16 KB RAM
    - 电源电压:1.71 V至3.6 V
    - 温度范围:-40°C至105°C
    - I/O数量:最高可达66个
    - 低功耗模式:九种低功耗模式
    - 外设:六个通道的定时器/PWM,两个低功耗定时器(LPTMR),一个16位ADC,两个UART,两个SPI模块,一个I2C模块,以及一个USB全速/低速OTG控制器
    - 供电方式:内部低压检测(LVD)和上电复位(POR)
    - 安全功能:80位唯一识别号

    产品特点和优势


    Kinetis KL25的主要优势在于其超低功耗和高能效。运行时功耗可降至47 μA/MHz,静态功耗低至2 μA,带全状态保留且唤醒时间为4 μs。这些特性使其成为能源敏感应用的理想选择。此外,KL25采用高效的ARM® Cortex®-M0+处理器,运行频率高达48 MHz,提供行业领先的吞吐量。其卓越的能效和多样的通信接口使其在多种应用场景中表现出色。

    应用案例和使用建议


    KL25系列广泛应用于工业控制、智能家居、医疗设备等领域。例如,在智能家居系统中,KL25可以通过其低功耗硬件触摸传感器接口(TSI)实现人机交互,同时通过USB和UART接口与其他设备进行数据传输。使用建议包括:
    - 在选择电源时确保其稳定性和兼容性。
    - 配置适当的外部时钟源以满足系统需求。
    - 利用多种低功耗模式来延长电池寿命。

    兼容性和支持


    KL25与多种电子元件和设备兼容,支持广泛的开发工具。厂商提供详尽的技术文档和支持服务,包括参考手册、数据表、芯片修正资料和封装图纸。开发者可以通过访问Freescale官方网站获取更多资源。

    常见问题与解决方案


    常见的问题及其解决方法包括:
    - 电源问题:确保电源电压在规定的范围内(1.71 V 至 3.6 V)。如果电压过高或过低,请调整电源设置。
    - 通信故障:检查通信接口的接线和配置。确保波特率和信号极性正确匹配。
    - 存储空间不足:根据应用需求选择合适的内存版本(32 KB、64 KB 或 128 KB 闪存)。

    总结和推荐


    总体而言,Kinetis KL25是一款出色的通用微控制器,特别适用于需要高效节能的应用场合。其丰富的外设和灵活的电源管理功能使其在市场上具有较强的竞争力。强烈推荐给需要一款高效、可靠且易于集成的微控制器的开发者。

MKL25Z64VFM4参数

参数
最大工作供电电压 3.6V
最大时钟频率 48MHz
I/O数量 23
程序存储器类型 FLASH
振荡器类型 内部
内核数 1
最小工作供电电压 1.71V
外设 Brown-out Detect/Reset,DMA,LVD,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.71V~3.6V
速度 48MHz
EEPROM大小 -
数据转换器 A/D 7x16b,D/A 1x12b
接口类型 I2C,LINbus,SPI,UART,USART,USB,USB OTG
程序存储器大小 64KB
RAM大小 8KB
数据总线宽度 32bit
核心处理器 ARM® Cortex®-M0+
长*宽*高 5mm*5mm*950μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

MKL25Z64VFM4厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MKL25Z64VFM4数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS MKL25Z64VFM4 MKL25Z64VFM4数据手册

MKL25Z64VFM4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2450+ $ 3.5073 ¥ 28.6191
12250+ $ 3.4511 ¥ 28.1612
24500+ $ 3.367 ¥ 27.4744
库存: 2450
起订量: 2450 增量: 490
交货地:
最小起订量为:2450
合计: ¥ 70116.79
