首页  >  产品百科  >  MK12DN512VLK5R

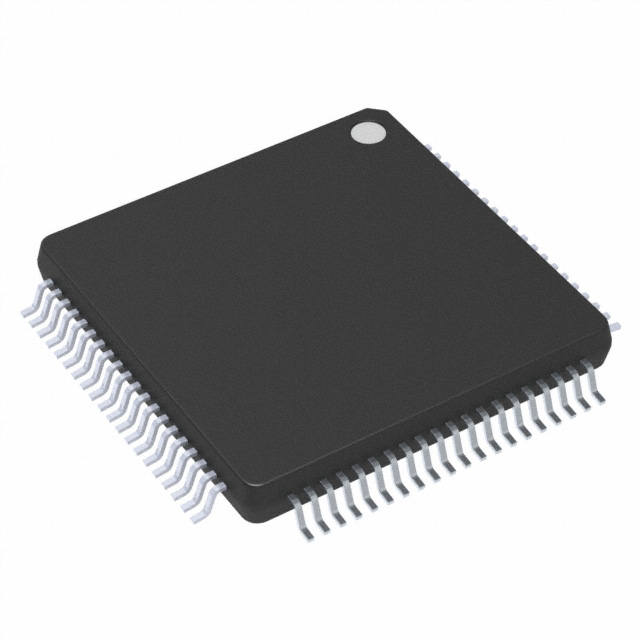

MK12DN512VLK5R

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.71V~3.6V 50MHz 64KB FLASH 512KB DMA,I²S,LVD,POR,PWM,WDT 内部 60 1 1.71V 3.6V 50MHz I2C,IrDA,SPI,UART,USART A/D 24x16b,D/A 1x12b 32bit ARM® Cortex®-M4 QFP 贴片安装,黏合安装 12mm*12mm*1.45mm
供应商型号: QNF-MK12DN512VLK5R
供应商: NXP直供
标准整包数: 1000
NXP SEMICONDUCTORS 微控制器(MCU) MK12DN512VLK5R

MK12DN512VLK5R概述


    产品简介


    K12 Sub-Family 电子元器件 是一款高性能的微控制器(MCU),属于K12系列。它基于ARM Cortex-M4内核,并具有数字信号处理(DSP)指令集,广泛应用于工业控制、消费电子、医疗设备及物联网等领域。K12 Sub-Family 提供多种闪存配置选项,以满足不同应用场景的需求。

    技术参数


    - 电压范围: 1.71V 至 3.6V
    - 操作温度范围: -40°C 至 105°C
    - 核心频率: 最高可达50MHz
    - 闪存容量: 可达512KB(无FlexNVM),可达256KB(含FlexNVM)
    - RAM容量: 可达64KB
    - ADC精度: 16位逐次逼近寄存器(SAR)ADC
    - DAC精度: 12位数模转换器(DAC)
    - 时钟源: 支持3至32MHz晶体振荡器,32kHz晶体振荡器及多功能时钟发生器
    - 通信接口: 包含USB Device Charger Detect,两个SPI模块,两个I2C模块,四个UART模块和一个I2S模块

    产品特点和优势


    K12 Sub-Family 具有强大的处理能力和丰富的外设资源,尤其适合对计算能力有较高要求的应用。其内置的硬件CRC模块和安全模块为数据传输提供了可靠保障。同时,多种低功耗模式可以显著降低功耗,延长电池寿命。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 利用其高效的处理能力和多个DMA通道,可以实现复杂的工业控制任务。
    - 消费电子: 高精度的ADC和DAC使其在音频处理和传感器数据采集方面表现出色。
    使用建议:
    - 确保输入电压在规定的范围内,以避免可能的损坏。
    - 在设计电路时,注意电源和接地线的稳定性和连接质量。

    兼容性和支持


    K12 Sub-Family 支持与多种外部设备和传感器的连接,包括模拟传感器、数字通信设备等。Freescale Semiconductor 提供了详细的技术文档和在线技术支持,帮助用户快速解决问题并优化设计。

    常见问题与解决方案


    1. 问: 如何确保输入电压稳定?
    - 答: 使用稳压器或电源管理IC来维持稳定的供电电压。

    2. 问: 如何优化功耗?
    - 答: 根据具体应用场景选择合适的低功耗模式,合理配置定时器和中断,以减少不必要的能耗。

    总结和推荐


    综上所述,K12 Sub-Family 作为一款高性能的微控制器,凭借其强大的处理能力、丰富的外设接口及低功耗特性,在多个应用领域中展现出了极高的性价比。我们强烈推荐将其用于需要高效处理能力和良好可靠性保障的项目中。通过合理的使用和配置,K12 Sub-Family 将能够充分发挥其性能潜力。

MK12DN512VLK5R参数

参数
最大时钟频率 50MHz
外设 DMA,I²S,LVD,POR,PWM,WDT
RAM大小 64KB
速度 50MHz
电压-电源(Vcc/Vdd) 1.71V~3.6V
程序存储器大小 512KB
内核数 1
数据总线宽度 32bit
接口类型 I2C,IrDA,SPI,UART,USART
数据转换器 A/D 24x16b,D/A 1x12b
I/O数量 60
最小工作供电电压 1.71V
EEPROM大小 -
最大工作供电电压 3.6V
核心处理器 ARM® Cortex®-M4
程序存储器类型 FLASH
振荡器类型 内部
长*宽*高 12mm*12mm*1.45mm
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MK12DN512VLK5R厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MK12DN512VLK5R数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS MK12DN512VLK5R MK12DN512VLK5R数据手册

MK12DN512VLK5R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 5.8475 ¥ 47.7156
5000+ $ 5.7539 ¥ 46.9522
10000+ $ 5.6136 ¥ 45.807
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 47715.6
