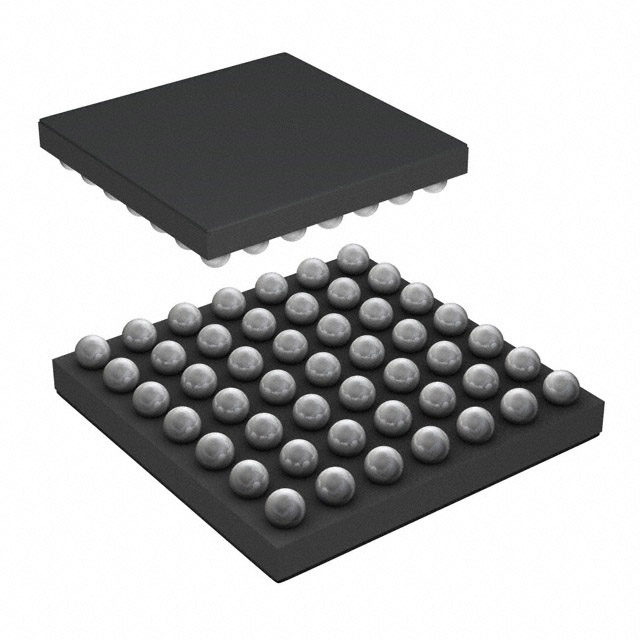

LPC54114J256UK49Z

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.62V~3.6V 100MHz 192KB FLASH 256KB Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT 内部 39 2 1.62V 3.6V 100MHz I2C,SPI,UART,USART,USB A/D 12x12b 32bit ARM® Cortex®-M4/M0+ BGA 贴片安装,黏合安装
供应商型号: J-NXP1-0168818
供应商: Chip1stop
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC54114J256UK49Z

LPC54114J256UK49Z概述

    LPC5411x: A Comprehensive Guide

    1. 产品简介


    LPC5411x是基于ARM Cortex-M4的微控制器,专为嵌入式应用设计。该设备包含一个ARM Cortex-M0+协处理器、高达192KB的片上SRAM、高达256KB的片上闪存、全速USB设备接口(无晶振操作)、带PDM麦克风接口和I2S的数字麦克风子系统(DMIC)、五个通用定时器、一个SCTimer/PWM、一个RTC/闹钟定时器、一个24位多速率定时器(MRT)、一个窗口看门狗定时器(WWDT)等。这些组件使得LPC5411x在各种应用场景中表现出色。

    2. 技术参数


    - 处理器核心: 双核架构,包含ARM Cortex-M4和ARM Cortex-M0+,运行频率最高可达150MHz。
    - 内存: 最高256KB的片上闪存和高达192KB的SRAM。
    - 存储: 闪存更新支持通过USB完成。
    - 时钟: 内部Free Running Oscillator (FRO),外部时钟输入支持高达25MHz,RTC低功耗时钟。
    - 电源管理: 支持多种低功耗模式(睡眠、深度睡眠、深度断电),带有Brown-Out检测。
    - 温度范围: 工作温度范围为-40°C到+105°C。
    - 封装: 可选WLCSP49和LQFP64封装。

    3. 产品特点和优势


    - 双核处理能力: 两个内核协同工作,提高系统的灵活性和可靠性。
    - 丰富的接口: 八个可编程串行通信接口,每个接口可以配置为USART、SPI或I2C。
    - 高级调试功能: 支持串行线调试(SWD),提供六个指令断点和四个观察点。
    - 高集成度: 包括高性能的DMA控制器和灵活的GPIO接口,提供广泛的配置选项。
    - 低功耗: 支持多种低功耗模式,确保在不同应用场景中的能源效率。

    4. 应用案例和使用建议


    - 智能设备: 可用于智能家居设备,如智能灯泡、温控器等。
    - 消费电子: 适用于可穿戴设备、便携式音频设备等。
    - 工业控制: 在工业自动化领域,可用于数据采集和控制系统。

    建议在使用时合理配置GPIO,以满足特定应用需求。对于复杂的嵌入式系统,可以考虑利用多个串行通信接口来提高系统扩展性。

    5. 兼容性和支持


    - 兼容性: 支持标准的USB设备接口,易于与其他设备和系统集成。
    - 厂商支持: NXP提供了详尽的技术文档和开发工具,如Keil MDK和IAR Embedded Workbench,方便开发者进行快速原型设计和产品开发。

    6. 常见问题与解决方案


    - 问题: 如何正确配置电源管理以实现最低功耗?
    - 解决方案: 利用LPC5411x提供的PMU进行精确的电源管理设置,确保在不同的性能水平下实现最优的功耗控制。

    - 问题: 如何配置外部时钟输入?
    - 解决方案: 根据需要选择合适的外部时钟源,并通过寄存器配置,将外部时钟信号连接到相应的引脚。

    7. 总结和推荐


    LPC5411x是一款高度集成的32位ARM Cortex-M4/M0+微控制器,具有出色的性能和多功能性。其强大的双核处理能力和丰富的外设接口使其成为各种嵌入式应用的理想选择。对于寻求高效能和高集成度的开发者来说,强烈推荐使用LPC5411x。

LPC54114J256UK49Z参数

参数
接口类型 I2C,SPI,UART,USART,USB
RAM大小 192KB
最大时钟频率 100MHz
内核数 2
程序存储器大小 256KB
数据总线宽度 32bit
最小工作供电电压 1.62V
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 1.62V~3.6V
核心处理器 ARM® Cortex®-M4/M0+
EEPROM大小 -
I/O数量 39
程序存储器类型 FLASH
数据转换器 A/D 12x12b
振荡器类型 内部
速度 100MHz
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LPC54114J256UK49Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC54114J256UK49Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC54114J256UK49Z LPC54114J256UK49Z数据手册

LPC54114J256UK49Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4755 ¥ 29.368
10+ $ 3.26 ¥ 28.9244
50+ $ 3.21 ¥ 28.4807
100+ $ 3.18 ¥ 28.2146
200+ $ 3.17 ¥ 28.1258
500+ $ 3.16 ¥ 28.0371
库存: 2000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.36
