MK60DN512VLL10

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.71V~3.6V 100MHz 128KB FLASH 512KB DMA,I²S,LVD,POR,PWM,WDT 内部 66 1 1.71V 3.6V 100MHz CANbus,EBI,EMI,Ethernet,I2C,IrDA,SD,SPI,UART,USART,USB,USB OTG A/D 33x16b,D/A 1x12b 32bit ARM® Cortex®-M4 LQFP-100 贴片安装 14mm*14mm*1.7mm
供应商型号: 20M-MK60DN512VLL10
供应商: NXP直供
标准整包数: 1

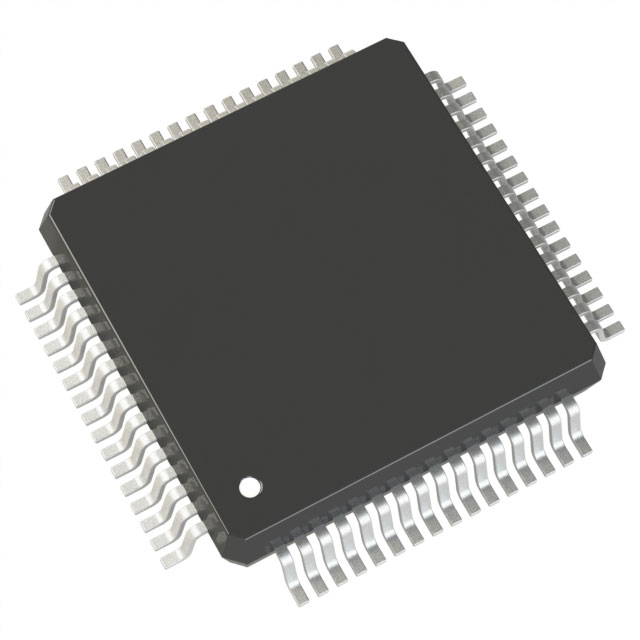

NXP SEMICONDUCTORS 微控制器(MCU) MK60DN512VLL10

MK60DN512VLL10概述

    K60 Sub-Family Data Sheet Overview

    1. 产品简介


    K60 Sub-Family 是一款高级嵌入式处理器,广泛应用于多种需要高性能计算和低功耗的应用场景。它支持 MK60DN256VLL10、MK60DX256VLL10 和 MK60DN512VLL10 等型号,具有卓越的操作特性和广泛的接口支持。

    2. 技术参数


    - 操作特性
    - 电压范围:1.71至3.6V
    - 闪存编程电压范围:1.71至3.6V
    - 温度范围(环境):-40至105℃
    - 性能
    - 最高运行频率:100 MHz ARM Cortex-M4核心,带DSP指令,每MHz提供1.25 Dhrystone MIPS
    - 内存和内存接口
    - 最大程序闪存容量:512 KB(非FlexMemory设备)
    - FlexMemory设备的最大闪存容量:256 KB程序闪存,256 KB FlexNVM,4 KB FlexRAM
    - 最大RAM容量:128 KB
    - 串行编程接口(EzPort)
    - FlexBus外部总线接口
    - 时钟
    - 晶体振荡器频率:3至32 MHz
    - 32 kHz晶体振荡器
    - 多功能时钟发生器
    - 系统外设
    - 多低功耗模式,可基于应用需求进行电源优化
    - 内存保护单元,多主保护
    - 16通道DMA控制器,支持多达63个请求源
    - 外部看门狗监控
    - 软件看门狗
    - 低泄漏唤醒单元
    - 安全和完整性模块
    - 硬件CRC模块,用于快速循环冗余检查
    - 硬件随机数生成器
    - 硬件加密,支持DES、3DES、AES、MD5、SHA-1和SHA-256算法
    - 每个芯片有一个128位唯一识别号
    - 人机界面
    - 低功耗硬件触摸传感器接口(TSI)
    - 通用输入输出端口
    - 模拟模块
    - 两个16位SAR ADC
    - 集成到每个ADC的可编程增益放大器(PGA),增益高达64倍
    - 12位DAC
    - 三个模拟比较器(CMP),包含一个6位DAC和可编程参考输入
    - 电压基准
    - 定时器
    - 可编程延迟块
    - 八通道电机控制/通用/PWM定时器
    - 双2通道四象限解码器/通用定时器
    - IEEE 1588定时器
    - 周期中断定时器
    - 16位低功耗定时器
    - 载波调制发射器
    - 实时时钟

    3. 产品特点和优势


    - 高性能计算:ARM Cortex-M4核心与DSP指令结合,提供高达100 MHz的处理能力,能够执行复杂的计算任务。
    - 内存扩展性强:提供最高512 KB的程序闪存和多种内存配置选项,适应不同的存储需求。
    - 低功耗设计:多低功耗模式支持根据应用需求进行电源优化。
    - 高安全性:硬件加密支持多种加密算法,确保数据安全。
    - 丰富的接口:支持多种通信接口,如以太网、USB、CAN等,便于系统集成。

    4. 应用案例和使用建议


    - 工业自动化:K60 Sub-Family 可以用于工业自动化系统中的实时数据处理和控制任务。
    - 医疗设备:其高精度的ADC和灵活的内存配置使其适用于各种医疗设备,如血糖仪和心电图仪。
    - 消费电子产品:低功耗特性使其成为消费电子产品的理想选择,例如智能手表和智能家居设备。

    使用建议:
    - 在实际应用中,建议优先选择高性能模式来满足复杂计算需求。
    - 根据具体应用选择合适的低功耗模式,以延长电池寿命。
    - 配合使用DMA控制器可以显著提高数据传输效率。

    5. 兼容性和支持


    - 兼容性:K60 Sub-Family 与多种外部设备和标准接口兼容,易于集成。
    - 支持和维护:Freescale Semiconductor 提供详尽的技术文档和支持服务,确保用户能够在整个开发过程中获得帮助。

    6. 常见问题与解决方案


    - 问题1:无法启动设备
    - 解决方案:检查供电电压是否在1.71V至3.6V范围内,确认复位信号是否正常。
    - 问题2:设备过热
    - 解决方案:确保设备工作在-40℃至105℃的温度范围内,考虑添加散热措施。

    7. 总结和推荐


    K60 Sub-Family 是一款高度集成且性能强大的嵌入式处理器,特别适合需要高性能计算和丰富接口的应用。其广泛的电压和温度范围、多种低功耗模式和高性能计算能力使其成为众多应用场景的理想选择。强烈推荐用于需要高可靠性、高性能和灵活接口的设计项目。

MK60DN512VLL10参数

参数
电压-电源(Vcc/Vdd) 1.71V~3.6V
最大时钟频率 100MHz
内核数 1
振荡器类型 内部
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,SD,SPI,UART,USART,USB,USB OTG
程序存储器大小 512KB
外设 DMA,I²S,LVD,POR,PWM,WDT
EEPROM大小 -
程序存储器类型 FLASH
RAM大小 128KB
I/O数量 66
速度 100MHz
数据转换器 A/D 33x16b,D/A 1x12b
数据总线宽度 32bit
最小工作供电电压 1.71V
核心处理器 ARM® Cortex®-M4
最大工作供电电压 3.6V
长*宽*高 14mm*14mm*1.7mm
通用封装 LQFP-100
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,托盘

MK60DN512VLL10厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MK60DN512VLL10数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS MK60DN512VLL10 MK60DN512VLL10数据手册

MK60DN512VLL10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.6536 ¥ 133.4949
10+ $ 14.7611 ¥ 118.3251
30+ $ 13.2472 ¥ 106.1892
50+ $ 12.1117 ¥ 97.0872
100+ $ 10.9762 ¥ 87.9853
500+ $ 9.8407 ¥ 78.8834
库存: 850
起订量: 1 增量: 450
交货地:
最小起订量为:1
合计: ¥ 133.49
