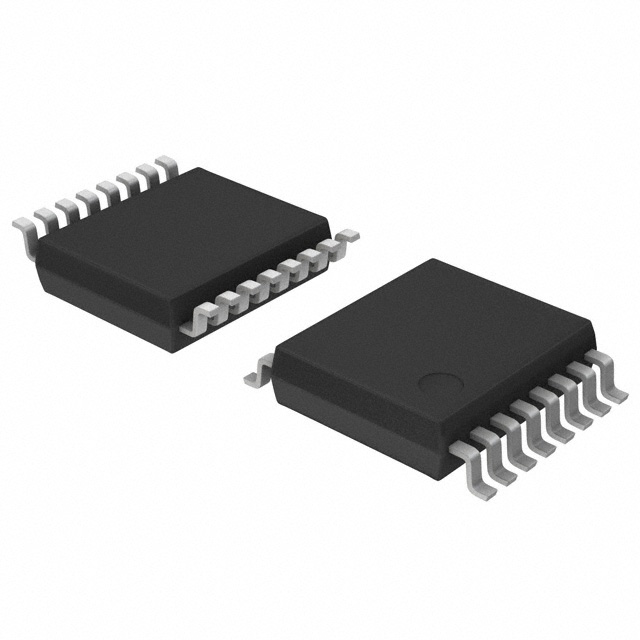

UDA1361TS/N1,112

产品分类: ADC/DAC-专用型
厂牌: NXP SEMICONDUCTORS
产品描述: Serial 数字供电,模拟供电 110Ksps 24bit 2 SSOP-16 贴片安装 5.3mm*4.5mm*1.4mm
供应商型号: MIK-UDA1361TS/N1,112
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS ADC/DAC-专用型 UDA1361TS/N1,112

UDA1361TS/N1,112概述

    # UDA1361TS 96 kHz Sampling 24-bit Stereo Audio ADC 技术概述

    产品简介


    UDA1361TS 是一款单芯片立体声模拟到数字转换器(ADC),采用了比特流转换技术。它特别适用于低功耗、低电压的便携式数字音频设备,尤其是在需要录音功能的应用中表现卓越。这款芯片支持高达 96 kHz 的采样频率以及 24 位的分辨率,确保了高质量的声音传输。
    主要功能:
    - 支持多种系统时钟频率(256fs、384fs、512fs 和 768fs)。
    - 宽电源电压范围(2.4 至 3.6 V)。
    - 易于应用的设计,支持主控模式或从属模式操作。
    - 具备高精度、高线性度和低失真特性。

    应用领域:
    UDA1361TS 广泛应用于便携式数字音频设备、家庭影院系统、车载音响系统以及需要高质量音频信号处理的消费电子领域。

    技术参数


    供电要求
    - 模拟电源电压:2.4 V 至 3.6 V
    - 数字电源电压:2.4 V 至 3.6 V
    - 工作电流:48 kHz 采样时,模拟电流典型值为 10.5 mA;数字电流典型值为 3.5 mA
    - 关闭模式下电流:模拟典型值为 0.5 mA;数字典型值为 0.45 mA
    - 环境温度范围:-40°C 至 +85°C
    输入特性
    - 最大输入电压(RMS):1.1 V(0 dBFS)
    - 输入阻抗:12 kΩ
    - 输入电容:20 pF
    性能指标
    - THD+N(总谐波失真加噪声):48 kHz 下,-1 dB 时为 -88 dB 至 -83 dB;96 kHz 下,-1 dB 时为 -85 dB 至 -80 dB
    - 信噪比(S/N):48 kHz 或 96 kHz 下均达到 100 dB
    - 渠道分离度(Channel Separation):大于 100 dB

    产品特点和优势


    UDA1361TS 的主要亮点在于其高集成度、低功耗和广泛的灵活性:
    - 低功耗设计:适合电池供电设备。
    - 高精度与低失真:保证了音频质量。
    - 灵活的接口格式:支持 I²S 和 MSB-justified 数据格式。
    - 紧凑封装:SSOP16 封装使得 PCB 布局更加灵活。

    应用案例和使用建议


    典型应用
    UDA1361TS 常见于便携式 MP3 播放器、智能手机、平板电脑等设备中作为录音模块的一部分。此外,在高端音响系统中,UDA1361TS 可用于提高音质体验。
    使用建议
    为了获得最佳性能,请注意以下几点:
    - 使用外部电阻调整输入信号大小以匹配设备需求。
    - 确保所有电源引脚都连接到同一电源供应单元。
    - 配置合适的时钟频率,特别是在主控模式下。

    兼容性和支持


    UDA1361TS 可与各种标准接口兼容,如 I²S 和 MSB-justified 格式。NXP Semiconductors 提供详尽的技术文档和支持服务,帮助客户快速完成产品开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | THD+N 值不达标 | 检查电源电压是否稳定,重新校准电路 |
    | 输出数据异常 | 确认系统时钟配置正确 |
    | 输入信号过载 | 调整输入信号强度 |

    总结和推荐


    UDA1361TS 是一款高性能、多功能的 96 kHz 采样 24 位立体声 ADC,非常适合现代便携式和消费级音频设备。其出色的低功耗特性、宽泛的工作电压范围及丰富的功能使其在市场上具有很强的竞争优势。强烈推荐给对音频质量和效率有较高要求的设计者。
    通过合理配置和使用,UDA1361TS 能够显著提升音频产品的整体性能,值得广泛采用。

UDA1361TS/N1,112参数

参数
分辨率 24bit
采样率 110Ksps
接口类型 Serial
位数 -
供电类型 数字供电,模拟供电
通道数 2
电压-电源,模拟 -
电压 - 电源,数字 -
长*宽*高 5.3mm*4.5mm*1.4mm
通用封装 SSOP-16
安装方式 贴片安装
零件状态 停产
包装方式 管装

UDA1361TS/N1,112厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

UDA1361TS/N1,112数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS ADC/DAC-专用型 NXP SEMICONDUCTORS UDA1361TS/N1,112 UDA1361TS/N1,112数据手册

UDA1361TS/N1,112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.6399 ¥ 22.1221
300+ $ 2.5835 ¥ 21.6494
库存: 4
起订量: 118 增量: 4
交货地:
最小起订量为:100
合计: ¥ 0
