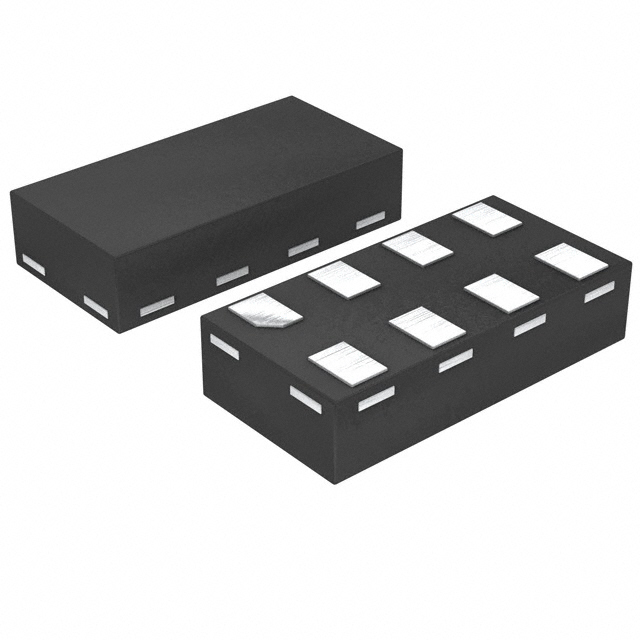

NTB0102GT,115

产品分类: 电平转换器
厂牌: NXP SEMICONDUCTORS
产品描述: Voltage Level 4.8ns 三态,非反相 1 2 1.2V 3.6V 100Mbps 双向 1.65V~5.5V 1.2V~3.6V SON 贴片安装,黏合安装
供应商型号: 20M-NTB0102GT,115
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 电平转换器 NTB0102GT,115

NTB0102GT,115概述

    # NTB0102 双供电电压电平转换收发器技术概述

    产品简介


    NTB0102 是一款具有自动方向感应功能的双供电电压电平转换收发器,支持双向电压电平转换。它具备两个独立的2位输入输出端口(An 和 Bn),一个输出使能引脚(OE)以及两个供电引脚(VCC(A) 和 VCC(B))。通过将 VCC(A) 设置为 1.2V 至 3.6V,VCC(B) 设置为 1.65V 至 5.5V 的宽范围电压供应,该器件可以轻松适应各种低电压节点(如 1.2V、1.5V、1.8V、2.5V、3.3V 和 5.0V)之间的电平转换需求。此器件广泛应用于需要不同电压域之间通信的场合,如消费类电子、工业控制、物联网等领域。

    技术参数


    主要性能指标
    - 供电电压范围:
    - VCC(A): 1.2V 至 3.6V
    - VCC(B): 1.65V 至 5.5V
    - 输入和输出电流:
    - 输入电压:高达 5.5V
    - 输出电流:±50mA
    - 静态功耗:
    - 电源电流(ICC):典型值为 μA 级别
    - 高阻态漏电流(IOZ):±1μA
    - 动态性能:
    - 传播延迟(tpd):1.2ns 至 14.2ns(根据温度和电压变化)
    - 输出使能时间(ten):0.5μs
    - 输出关闭时间(tdis):6.9ns 至 16.9ns
    - 封装尺寸:
    - 不同封装选项(TSSOP8、XSON8、XQFN10 等),具体见订购信息表格
    工作环境
    - 温度范围:−40°C 至 +125°C

    产品特点和优势


    NTB0102 收发器结合了多项创新设计,使其在市场上具有很强的竞争力:
    - 宽电压范围:能够处理不同电压域之间的电平转换任务。
    - 部分断电模式:支持 IOFF 端电路实现部分断电模式下的运行,减少功耗。
    - 高可靠性保护:
    - ESD 防护等级超过 JESD22 标准要求。
    - 引入锁存效应抗干扰能力达 100mA。
    - 小型化封装:提供多种封装选择以满足空间受限的设计需求。

    应用案例和使用建议


    典型应用场景
    - 多协议接口适配器
    - USB Type-C 转换桥接器
    - 平板电脑及智能手机的多电压域连接
    使用建议
    1. 确保正确的引脚连接:在未使用的 I/O 对上,A 和 B 侧应保持相同状态,要么全部接 VCCI,要么全部接地。
    2. 合理规划电源布局:为达到最佳性能,建议尽量靠近器件放置去耦电容,并且保证良好的接地平面设计。
    3. 考虑散热管理:当环境温度较高时需注意散热措施以避免过热现象发生。

    兼容性和支持


    NTB0102 完全兼容主流电子产品平台,如 ARM Cortex-M 系列处理器等。此外,NXP 提供详尽的技术文档和支持服务,包括硬件参考设计、软件库函数包下载链接等资源。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 设备无法正常工作 | 检查供电电压是否符合规格说明 |
    | 数据传输不稳定 | 尝试降低时钟频率或优化 PCB 布线 |
    | 输出信号出现毛刺 | 检查去耦电容值是否足够大,并确认连接正确 |

    总结和推荐


    总体而言,NTB0102 是一款高性能、高可靠性的电平转换收发器,非常适合现代复杂电子系统中的跨电压域通信需求。它凭借出色的性价比和广泛的适用性,在众多应用场景下表现出色。强烈推荐给需要进行多电压域间通信的设计者们选用。如果您正在寻找一款既灵活又稳定的解决方案,那么 NTB0102 将是一个理想的选择!

NTB0102GT,115参数

参数
电压- VCCA 1.2V~3.6V
数据速率 100Mbps
通道类型 双向
最小工作供电电压 1.2V
输出类型 三态,非反相
转换器类型 Voltage Level
每个电路的通道数 2
电路数量 1
最大工作供电电压 3.6V
电压- VCCB 1.65V~5.5V
输入信号类型 -
传播延迟时间 4.8ns
输出信号类型 -
2mm(Max)
1.05mm(Max)
460μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

NTB0102GT,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NTB0102GT,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 电平转换器 NXP SEMICONDUCTORS NTB0102GT,115 NTB0102GT,115数据手册

NTB0102GT,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
