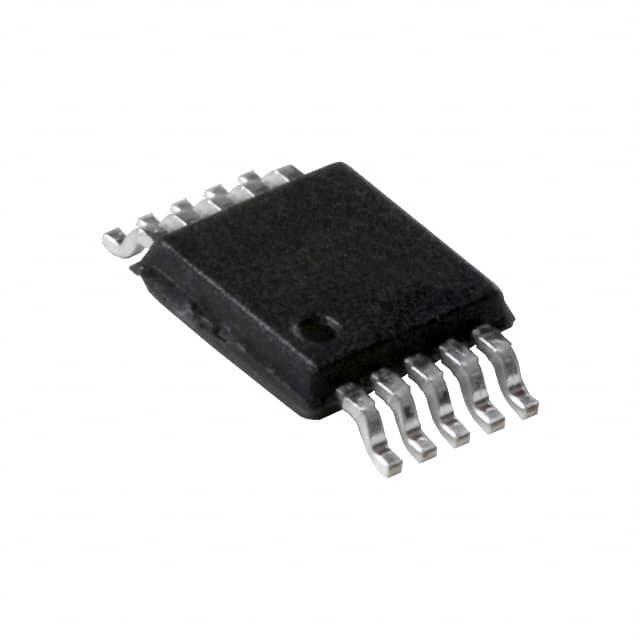

NVT2003DP,118

产品分类: 电平转换器
厂牌: NXP SEMICONDUCTORS
产品描述: Voltage Level 推挽式,漏极开路 1 3 双向 1.8V~5.5V 1V~3.6V TSSOP-10 贴片安装
供应商型号: 2890113
供应商: element14
标准整包数: 1
NXP SEMICONDUCTORS 电平转换器 NVT2003DP,118

NVT2003DP,118概述

    NVT2003/04/06 双向电压电平转换器

    1. 产品简介


    NVT2003/04/06 是一种双向电压电平转换器,适用于从1.0V到3.6V(Vref(A))和1.8V到5.5V(Vref(B))的工作范围,可以在1.0V到5V之间实现双向电压转换,无需方向控制引脚。这些器件提供3位到6位的数据宽度,适用于传输速度小于33MHz的开漏系统,具有50pF电容和197Ω的上拉电阻。

    2. 技术参数


    - 输入电压范围:Vref(A) 1.0V 到 3.6V,Vref(B) 1.8V 到 5.5V
    - 双向翻译功能:支持1.0V至5V之间的电压翻译
    - 最大传播延迟:小于1.5ns
    - ON状态电阻:低至3.5Ω
    - ESD保护:超过3.5kV HBM和1000V CDM
    - 工作温度范围:-40°C 到 +85°C

    3. 产品特点和优势


    - 无方向引脚控制:简化设计,提高可靠性
    - 低传播延迟:小于1.5ns,确保信号完整性
    - 高阻抗输出:当EN为低时,所有引脚进入高阻态
    - 锁死保护:防止锁死现象,提高可靠性
    - 热增强封装:采用多种热增强封装,适应各种应用环境

    4. 应用案例和使用建议


    NVT2003/04/06 广泛应用于需要不同接口电压的设备互连,如I2C总线设备之间的电压电平转换。使用建议如下:
    - 确保EN引脚正确连接:EN引脚应连接到Vref(B),并使用200kΩ上拉电阻
    - 选择合适的上拉电阻:根据应用需求选择适当的上拉电阻值,确保信号完整性
    - 合理布局:优化PCB布线,减少寄生电容对信号的影响

    5. 兼容性和支持


    NVT2003/04/06 支持多种封装类型,包括TSSOP10、HXSON12、DHVQFN16、HVQFN16 和 TSSOP16,适用于不同的应用场景。厂商提供详尽的技术支持和维护服务,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题:无法正常开启
    - 解决方案:检查EN引脚是否正确连接到Vref(B),并确保有足够的上拉电阻
    - 问题:传播延迟过大
    - 解决方案:优化PCB布局,减少寄生电容;选择合适的上拉电阻
    - 问题:信号失真
    - 解决方案:增加上拉电阻以降低传播延迟;优化PCB布线以减少干扰

    7. 总结和推荐


    NVT2003/04/06 是一款高性能的双向电压电平转换器,具备优良的电气特性和可靠的ESD保护能力。它的低传播延迟和宽工作电压范围使其成为多电压系统间通信的理想选择。建议在需要双向电压转换的应用中优先考虑使用此产品,以提高系统的稳定性和可靠性。

NVT2003DP,118参数

参数
每个电路的通道数 3
输入信号类型 -
输出信号类型 -
传播延迟时间 -
数据速率 -
电压- VCCB 1.8V~5.5V
转换器类型 Voltage Level
最小工作供电电压 -
电压- VCCA 1V~3.6V
电路数量 1
输出类型 推挽式,漏极开路
通道类型 双向
最大工作供电电压 -
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 TSSOP-10
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NVT2003DP,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NVT2003DP,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 电平转换器 NXP SEMICONDUCTORS NVT2003DP,118 NVT2003DP,118数据手册

NVT2003DP,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9795 ¥ 8.2764
10+ $ 0.6487 ¥ 5.4817
100+ $ 0.5346 ¥ 4.5175
500+ $ 0.4615 ¥ 3.9
1000+ $ 0.4372 ¥ 3.6942
2500+ $ 0.4 ¥ 3.38
5000+ $ 0.3923 ¥ 3.315
库存: 7505
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.27
