NVT4858HKZ

产品分类: 电平转换器
厂牌: NXP SEMICONDUCTORS
产品描述: Voltage Level 非反相 ECL 1 6 1.08V,1.62V 1.98V,1.983.6 PECL 104Mbps 双向 1.65V~3.6V 1.08V~1.95V QFN 贴片安装,黏合安装
供应商型号: 20M-NVT4858HKZ
供应商: NXP直供
标准整包数: 1

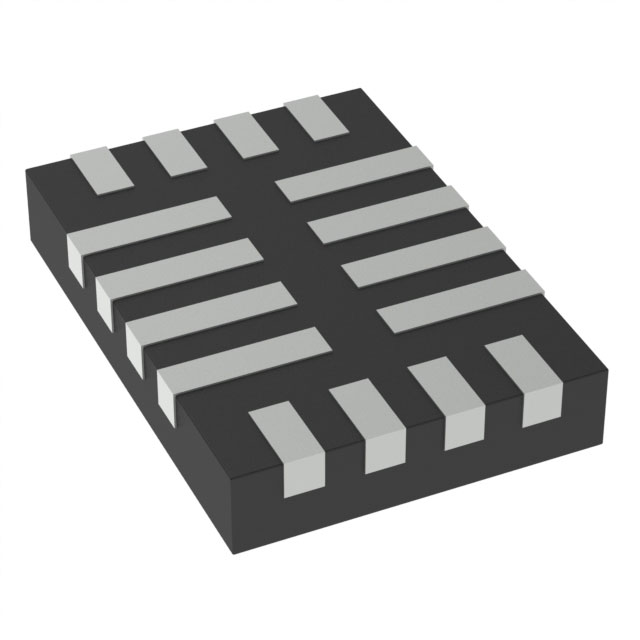

NXP SEMICONDUCTORS 电平转换器 NVT4858HKZ

NVT4858HKZ概述

    NVT4858:多功能电压电平转换器

    产品简介


    NVT4858 是一款由 NXP 公司设计生产的双向双电压电平转换器,符合 SD 3.0 标准。它主要用于连接不同电压等级的存储卡(如 SD、mini SD、micro SD)和 SIM 卡,支持从 1.62 V 到 3.6 V 的信号电平转换。同时,该器件还集成了电磁干扰(EMI)滤波器和静电放电(ESD)保护功能,旨在为各种移动设备提供可靠的电压翻译能力。

    技术参数


    NVT4858 的主要技术参数如下:
    - 输入电压范围:VCCB 为 1.62 V 至 3.6 V;VCCA 为 1.08 V 至 1.98 V
    - 支持频率模式:支持高达 208 MHz 的时钟速率,涵盖 SDR104、SDR50、DDR50、SDR25、SDR12 等多种高速和默认速度模式。
    - 电气特性:集成的 EMI 滤波器和 ESD 保护机制,确保在各种条件下稳定运行。
    - 工作环境温度:-40°C 至 +85°C。

    产品特点和优势


    - 高效能:最高可支持 208 MHz 的时钟速率,适合高性能应用需求。
    - 全面兼容:支持 SD、SDIO、mini SD、micro SD 和 SIM 卡的电压电平翻译。
    - 低功耗:采用推挽输出级,通过零夹断的概念减少 ESD 应力对主机的影响。
    - 高可靠性:集成 ESD 保护,符合 IEC 61000-4-2 标准的第 4 级,无需外部 ESD 二极管。
    - 小巧封装:提供 WLCSP16(0.35 mm 间距)和 XQFN16(0.4 mm 间距)两种封装形式。

    应用案例和使用建议


    NVT4858 广泛应用于智能手机、移动手持设备、数码相机、平板电脑和笔记本电脑等领域。例如,在智能手机中,它可以在主处理器和微 SD 卡之间进行高效的电压转换和数据传输。为了确保最佳性能,建议在使用过程中选择适当的外部电容值(例如 VCCA 上的 100 pF 或 220 pF),并遵循推荐的工作条件以保证系统的稳定性和可靠性。

    兼容性和支持


    NVT4858 可与大多数现代 SD、mini SD、micro SD 卡以及 SIM 卡兼容。此外,NXP 公司提供了详尽的技术文档和客户支持,帮助用户快速上手并解决使用过程中遇到的问题。包装方面,该产品采用 REEL 7"(带 Q1/T1 封装)或带有静电屏蔽袋(SSB)的包装方式,确保产品的安全运输。

    常见问题与解决方案


    - Q: 设备无法正常启动?
    - A: 确保 VCCB 和 VCCA 的电压处于规定的范围内,并检查是否有正确的电源连接。
    - Q: 设备在传输数据时出现延迟?
    - A: 检查系统中是否引入了过多的延迟,或者是否需要调整 CLKFB 信号线来补偿延时。
    - Q: 无法检测到卡?
    - A: 确认 CMDA 和 DATxA 线上的 70 kΩ 电阻正确连接,这有助于确保设备能够正确识别存储卡。

    总结和推荐


    总体而言,NVT4858 是一款高效、可靠且易用的电压电平转换器,适用于多种移动设备和存储卡的电压转换需求。凭借其出色的 EMI 和 ESD 保护能力,这款器件在复杂的电子环境中表现出色,可以有效提升整体系统的稳定性和寿命。因此,强烈推荐将 NVT4858 用于需要跨电压平台通信的应用场合。

NVT4858HKZ参数

参数
每个电路的通道数 6
输出类型 非反相
电压- VCCA 1.08V~1.95V
转换器类型 Voltage Level
传播延迟时间 -
电压- VCCB 1.65V~3.6V
输出信号类型 ECL
输入信号类型 PECL
最大工作供电电压 1.98V,1.983.6
电路数量 1
最小工作供电电压 1.08V,1.62V
数据速率 104Mbps
通道类型 双向
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NVT4858HKZ厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NVT4858HKZ数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 电平转换器 NXP SEMICONDUCTORS NVT4858HKZ NVT4858HKZ数据手册

NVT4858HKZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.897 ¥ 7.49
10+ $ 0.8403 ¥ 7.0163
30+ $ 0.7903 ¥ 6.5991
50+ $ 0.7444 ¥ 6.2157
100+ $ 0.6967 ¥ 5.8174
库存: 11975
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 7.49
