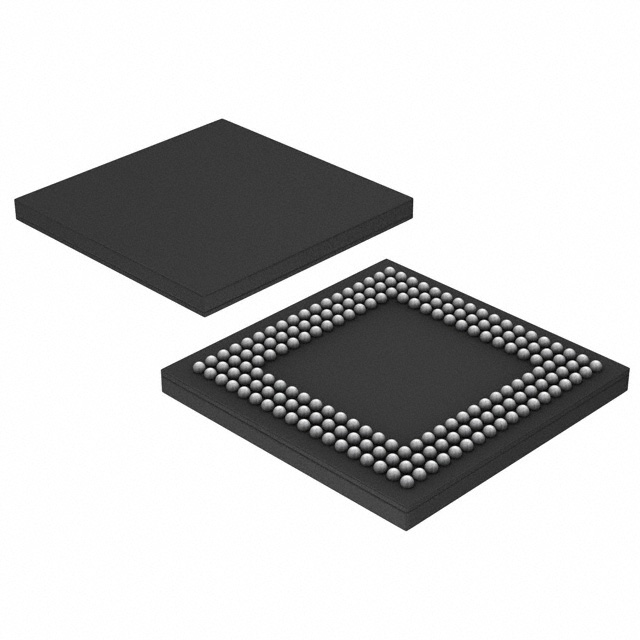

LPC43S20FET180E

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.2V~3.6V 204MHz 264KB ROM Brown-out Detect/Reset,DMA,I²S,Motor Control PWM,POR,PWM,WDT 内部 118 2 3.6V 204MHz CANbus,EBI,EMI,I2C,IrDA,Microwire,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG A/D 8x10b;D/A 1x10b 32bit ARM® Cortex®-M4/M0 TFBGA-180 贴片安装 12mm*12mm*710μm
供应商型号: QNH-LPC43S20FET180E
供应商: NXP直供
标准整包数: 189
NXP SEMICONDUCTORS 微控制器(MCU) LPC43S20FET180E

LPC43S20FET180E概述


    产品简介


    产品类型:
    NXP Semiconductors的LPC43S50/S30/S20系列是基于ARM Cortex-M4架构的微控制器(MCU),具备ARM Cortex-M0协处理器。这些MCU特别适用于嵌入式应用,提供了多种高级功能,如安全性、高带宽通信接口、丰富的数字和模拟外设。
    主要功能:
    - ARM Cortex-M4和Cortex-M0双核架构
    - 高达204 MHz的CPU频率
    - 多达264 KB的SRAM内存
    - 安全功能,包括AES加密引擎
    - 高速USB控制器、以太网接口、LCD控制器、外部存储控制器、SPIFI接口等
    应用领域:
    - 通信枢纽
    - 嵌入式音频应用
    - 汽车售后市场
    - 工业控制
    - 电源管理
    - 白色家电等

    技术参数


    核心性能:
    - ARM Cortex-M4处理器,高达204 MHz运行频率
    - ARM Cortex-M0协处理器,支持高达204 MHz
    - 内置内存保护单元(MPU)支持8个区域
    - 内置嵌套向量中断控制器(NVIC)
    - 硬件浮点运算单元
    - 单周期数字信号处理和SIMD指令
    存储器:
    - 最多264 KB的SRAM
    - 64 KB的ROM,包含启动代码和内部软件驱动
    - 64位通用OTP存储器
    - 可编程的一次性编程(OTP)存储器用于AES密钥存储
    时钟系统:
    - 晶振,操作范围为1 MHz到25 MHz
    - 12 MHz内部RC振荡器
    - 超低功耗实时时钟(RTC)晶振
    外设接口:
    - 高速USB控制器
    - 10/100T以太网MAC
    - 四个串行外设接口(SPI)
    - 四个UART接口
    - 四个CAN控制器
    - 两个I2C接口
    - 两个I2S接口
    - 一个LCD控制器
    - 一个DAC
    - 两个ADC
    - 一个电机控制脉冲宽度调制器(PWM)
    其他特性:
    - 外部存储控制器(EMC)
    - 8通道通用直接存储器访问(DMA)控制器
    - 高达164个通用输入输出(GPIO)引脚
    - 两组GPIO中断模块
    - 八个通用定时器/计数器
    - 窗口型看门狗定时器(WWDT)

    产品特点和优势


    LPC43S50/S30/S20系列MCU以其高性能和丰富的集成外设而著称。以下为其独特的功能和优势:
    - 高性能核心: ARM Cortex-M4和Cortex-M0双核架构,提供卓越的计算能力和低功耗特性。
    - 安全功能: 内置AES加密引擎,确保数据的安全性。
    - 广泛外设接口: 支持多种通信协议,使得它非常适合需要复杂接口的应用。
    - 灵活的配置能力: 配备多个可编程外设,可以根据具体应用需求进行定制。

    应用案例和使用建议


    LPC43S50/S30/S20在多种嵌入式应用中表现出色,例如:
    - 通信枢纽: 通过高速USB和以太网接口,可以实现高效的数据传输和通讯。
    - 嵌入式音频应用: 利用多个音频接口和DSP能力,可以构建高质量的音频处理系统。
    - 工业控制: 利用丰富的数字和模拟外设,可以构建复杂的控制系统。
    使用建议:
    - 在使用多个外设时,注意合理分配资源,避免资源冲突。
    - 在设计电路板时,考虑电源和地线的布线,以减少噪声干扰。
    - 使用外部存储控制器时,确保外部存储器的速度和容量与MCU的需求匹配。

    兼容性和支持


    LPC43S50/S30/S20与多种标准接口兼容,如USB、以太网、I2C等,这意味着它可以轻松与其他设备和系统集成。NXP Semiconductors提供了详尽的技术文档和支持服务,包括硬件设计指南和软件开发工具包(SDK),帮助开发者更快地完成项目。

    常见问题与解决方案


    常见问题:
    1. 电源不稳定导致芯片复位:
    解决方案: 检查电源稳压器并确保所有电源线连接正确无误。如果问题依然存在,尝试添加额外的电容来稳定电源。
    2. 数据传输速率慢:
    解决方案: 检查外设配置和通信参数设置,确保符合协议规范。如果速率仍然低于预期,可以尝试调整时钟频率或使用硬件加速功能。

    总结和推荐


    LPC43S50/S30/S20系列MCU凭借其强大的性能、丰富的功能以及广泛的接口支持,在众多嵌入式应用中表现出色。特别是在需要高性能计算和复杂外设接口的应用场景中,该系列产品能够提供优异的解决方案。因此,对于寻求高效能、高集成度的嵌入式系统开发者而言,这款MCU是非常值得推荐的产品。

LPC43S20FET180E参数

参数
最小工作供电电压 -
程序存储器大小 -
速度 204MHz
电压-电源(Vcc/Vdd) 2.2V~3.6V
RAM大小 264KB
核心处理器 ARM® Cortex®-M4/M0
数据总线宽度 32bit
EEPROM大小 -
接口类型 CANbus,EBI,EMI,I2C,IrDA,Microwire,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG
I/O数量 118
最大工作供电电压 3.6V
程序存储器类型 ROM
内核数 2
数据转换器 A/D 8x10b;D/A 1x10b
最大时钟频率 204MHz
振荡器类型 内部
外设 Brown-out Detect/Reset,DMA,I²S,Motor Control PWM,POR,PWM,WDT
长*宽*高 12mm*12mm*710μm
通用封装 TFBGA-180
安装方式 贴片安装
零件状态 停产
包装方式 托盘

LPC43S20FET180E厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC43S20FET180E数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC43S20FET180E LPC43S20FET180E数据手册

LPC43S20FET180E封装设计

查看详情并下载
Symbol
Footprint
3D Model
