LPC3143FET180,551

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.1V~3.6V 270MHz 192KB ROM DMA,I2S,LCD,PWM,WDT 外部 20 1.1V 1.3V 270MHz EBI,EMI,I2C,IrDA,Memory Card,PCM,SPI,UART,USART,USB OTG A/D 4x10b 16bit,32bit ARM926EJ-S BGA 贴片安装
供应商型号: CY-LPC3143FET180,551
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC3143FET180,551

LPC3143FET180,551概述

    NXP LPC3141/3143 ARM926EJ-S Microcontroller 技术手册

    产品简介


    NXP LPC3141/3143 是一款低功耗、低成本的微控制器,专为消费、工业、医疗和通信市场设计。它集成了一个270 MHz的ARM926EJ-S处理器核心,高速USB 2.0 OTG(On-The-Go),192 KB嵌入式SRAM,NAND闪存控制器以及丰富的串行和并行接口。

    技术参数


    - 处理器核心:270 MHz ARM926EJ-S
    - 缓存:16 KB数据缓存(D-cache),16 KB指令缓存(I-cache)
    - 内存管理单元:包含
    - 内部存储器:192 KB嵌入式SRAM
    - 外部存储器接口:
    - NAND闪存控制器,支持8位ECC和AES解密(仅限LPC3143)
    - 8/16位多端口内存控制器(MPMC):支持SDRAM和SRAM
    - 安全性:
    - AES解密引擎(仅限LPC3143)
    - 安全一次性可编程存储器用于AES密钥存储及客户自定义用途
    - 每个设备具有128位唯一ID用于DRM方案
    - 通信与连接性:
    - 高速USB 2.0(OTG、主机、设备),集成物理层
    - 两个I2S接口
    - 集成主/从SPI
    - 两个主/从I2C总线接口
    - 快速UART
    - 内存卡接口(MMC/SD/SDIO/CE-ATA)
    - 四通道10位ADC
    - 集成4/8/16位6800/8080兼容LCD接口
    - 系统功能:
    - 动态时钟门控和时钟缩放
    - 多电源域
    - 供电电压:
    - 核心电压:1.2 V
    - 输入输出电压:1.8 V, 3.3 V
    - 温度范围:-40°C 至 +85°C

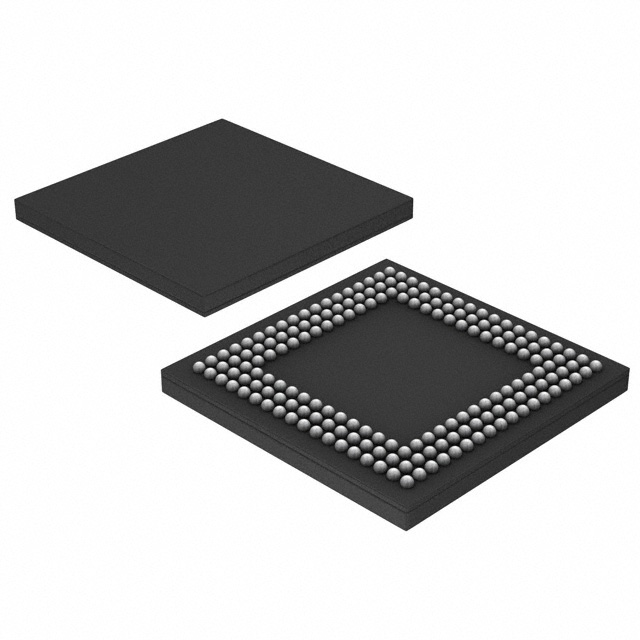

    - 封装:TFBGA180,尺寸12 x 12 mm,0.8 mm引脚间距

    产品特点和优势


    - 高性能处理器:270 MHz ARM926EJ-S核心,保证了快速的数据处理能力。
    - 内置安全特性:包括AES解密引擎和128位唯一ID,提高了数据的安全性。
    - 多种接口:集成多个标准接口(如USB、I2C、SPI等),便于与其他设备互联。
    - 灵活的时钟管理和功耗控制:动态时钟门控和缩放有助于优化系统功耗。
    - 丰富的片上外设:集成多个ADC、UART、SPI、I2C和I2S接口,适用于多种应用场景。

    应用案例和使用建议


    - 消费类设备:智能手表、健康监测设备等,利用其丰富的接口和低功耗特性。
    - 工业自动化:实现高效的数据采集和处理,利用其高稳定性及宽温度范围。
    - 医疗设备:集成多种传感器接口,提高设备的可靠性和精度。
    - 通信设备:适用于需要高速USB 2.0 OTG和多串行接口的应用场景,如数据传输和通信设备。
    使用建议:
    - 在选择电源时,需确保电压和电流满足芯片的需求,特别是NAND闪存控制器等大功率模块。
    - 注意引脚配置和功能复用,合理分配GPIO和其他接口以避免冲突。
    - 适当配置动态时钟门控和缩放,以实现最佳功耗管理。

    兼容性和支持


    - 兼容性:该微控制器支持多种标准接口,如USB、I2C、SPI等,与大多数现有设备兼容。
    - 支持与维护:NXP提供详尽的技术文档和在线技术支持,包括开发工具、驱动程序和应用笔记。

    常见问题与解决方案


    1. 问题:无法正常启动
    - 解决方法:检查核心电压是否稳定,确认所有必要的引脚(如RSTINN)配置正确。
    2. 问题:通信接口不稳定
    - 解决方法:确认信号电平匹配,并检查接地情况以减少干扰。
    3. 问题:ADC读数异常
    - 解决方法:检查模拟地和供电线路是否干净,适当增加滤波电容以降低噪声。

    总结和推荐


    NXP LPC3141/3143是一款功能强大、灵活性高的微控制器,适用于各种应用场景。它具有高性价比、多种接口和强大的计算能力,特别适合消费电子、工业自动化和医疗设备等领域。对于需要高性能和多功能的项目,这款微控制器是理想的选择。强烈推荐给正在寻找高性能微控制器的开发者和设计师们。

LPC3143FET180,551参数

参数
I/O数量 20
EEPROM大小 -
电压-电源(Vcc/Vdd) 1.1V~3.6V
速度 270MHz
程序存储器类型 ROM
最大时钟频率 270MHz
外设 DMA,I2S,LCD,PWM,WDT
最大工作供电电压 1.3V
最小工作供电电压 1.1V
核心处理器 ARM926EJ-S
程序存储器大小 -
振荡器类型 外部
RAM大小 192KB
内核数 -
接口类型 EBI,EMI,I2C,IrDA,Memory Card,PCM,SPI,UART,USART,USB OTG
数据总线宽度 16bit,32bit
数据转换器 A/D 4x10b
通用封装 BGA
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

LPC3143FET180,551厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC3143FET180,551数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC3143FET180,551 LPC3143FET180,551数据手册

LPC3143FET180,551封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.9415 ¥ 88.635
25+ $ 10.4894 ¥ 87.1068
50+ $ 10.0372 ¥ 85.5786
100+ $ 9.8564 ¥ 84.8146
300+ $ 9.7659 ¥ 84.0505
500+ $ 9.6755 ¥ 83.2864
1000+ $ 9.4042 ¥ 79.4659
5000+ $ 9.4042 ¥ 79.4659
库存: 22819
起订量: 12 增量: 1
交货地:
最小起订量为:1
合计: ¥ 88.63
