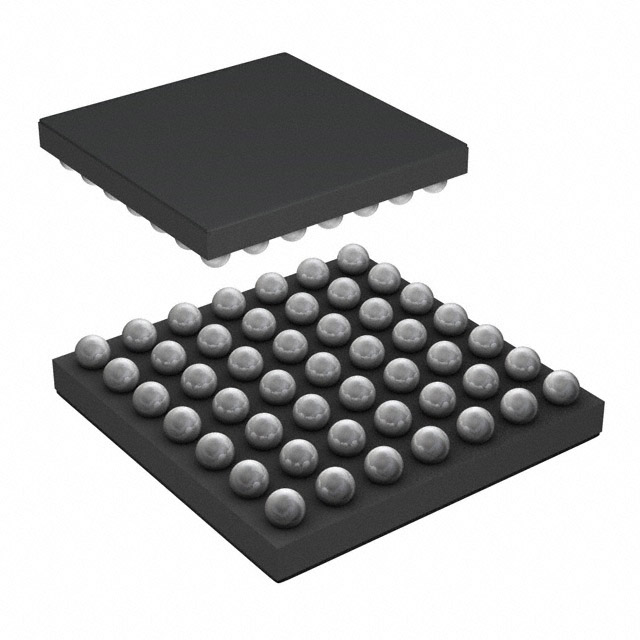

LPC54102J256UK49Z

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.62V~3.6V 100MHz 104KB FLASH 256KB Brown-out Detect/Reset,POR,PWM,WDT 内部 39 2 1.62V 1.95V 100MHz I2C,SPI,UART,USART A/D 12x12b 32bit ARM® Cortex®-M4/M0+ BGA 贴片安装,黏合安装 3.29mm*3.29mm*340μm
供应商型号: QNF-LPC54102J256UK49Z
供应商: NXP直供
标准整包数: 8000
NXP SEMICONDUCTORS 微控制器(MCU) LPC54102J256UK49Z

LPC54102J256UK49Z概述

    LPC5410x: 高性能32位ARM Cortex-M4/M0+微控制器

    产品简介


    LPC5410x系列是恩智浦半导体公司生产的高性能32位微控制器(MCU),基于ARM Cortex-M4内核并包含一个可选的ARM Cortex-M0+协处理器。该系列微控制器广泛应用于嵌入式系统,如工业自动化、汽车电子、智能家居及消费电子产品等领域。

    技术参数


    - 存储器:
    - 104 KB片上SRAM
    - 最大512 KB片上闪存
    - 处理器核心:
    - ARM Cortex-M4主核心,频率最高可达150 MHz,具有浮点运算单元(FPU)和内存保护单元(MPU)
    - ARM Cortex-M0+协处理器,频率最高可达150 MHz
    - 时钟系统:
    - 内部12 MHz振荡器
    - 25 MHz外部时钟输入
    - 500 kHz内部低功耗看门狗振荡器
    - 32 kHz低功耗RTC振荡器
    - 接口:
    - 两个SPI接口,每个支持四个从设备选择
    - 四个USART接口,支持同步模式和32 kHz唤醒模式
    - 三个I2C接口,支持快速模式(最高1 Mbps)和快速模式加(最高3.4 Mbps)
    - 模拟功能:
    - 12位5 MSPS ADC,支持两组独立转换序列
    - 定时器功能:
    - 五组32位通用定时器/计数器
    - SCTimer/PWM(状态可配置定时器/脉宽调制器)
    - 多速率24位定时器(MRT)用于重复中断生成
    - 实时时钟(RTC)支持1秒精度,具有1毫秒分辨率的唤醒功能
    - 电源管理:
    - 支持多种省电模式(睡眠、深度睡眠、掉电和深度掉电模式)
    - 可通过USART、SPI和I2C接口从深度睡眠和掉电模式唤醒
    - 支持实时时钟(RTC)唤醒
    - 其他特性:
    - 单电源供电,电压范围1.62 V至3.6 V
    - 系统电源控制功能
    - 50个通用输入输出(GPIO)引脚
    - 内置CRC引擎
    - 32位窗口看门狗定时器(WWDT)
    - 微定时器用于从低功耗模式唤醒

    产品特点和优势


    - 多核心架构: LPC5410x集成了双处理器核心(Cortex-M4和Cortex-M0+),提供了更高的处理能力和更低的功耗,适合复杂和高性能的应用需求。
    - 丰富的外设: 包含多个定时器、DMA控制器、UART、SPI、I2C接口以及12位ADC,满足各种接口和模拟信号处理的需求。
    - 高效电源管理: 提供多种低功耗模式,可在不同应用场景下灵活切换,以实现更长的电池寿命。
    - 高可靠性: 集成了电源管理单元(PMU)、上电复位(POR)以及欠压检测(BOD)功能,确保系统的稳定运行。

    应用案例和使用建议


    LPC5410x微控制器因其多功能和高集成度,在各种嵌入式应用中均有广泛应用,例如工业控制系统、智能家居设备、物联网节点和汽车电子。为了最大化利用LPC5410x的性能,以下是一些建议:
    - 在需要高精度数据采集的应用中,充分利用12位ADC进行模拟信号的快速采样。
    - 使用Cortex-M0+协处理器进行简单的数据处理任务,以释放Cortex-M4主核心进行更为复杂的计算。
    - 利用多种低功耗模式优化系统能效,特别是在电池供电的应用场景中。
    - 使用系统时钟管理和分频器灵活配置系统时钟,确保系统的稳定性和响应速度。

    兼容性和支持


    LPC5410x与标准的JTAG和SWD调试接口兼容,便于进行在线调试和固件更新。此外,NXP为用户提供全面的技术支持和软件开发工具,包括IAR Embedded Workbench、Keil MDK等开发环境,以加速产品的设计和验证过程。

    常见问题与解决方案


    - 问题: 如何从深度睡眠模式唤醒设备?
    - 解答: 可以通过配置USART、SPI或I2C接口的活动来实现唤醒。确保这些接口正确配置并启用中断,以便在接收到外部事件时唤醒设备。
    - 问题: 如何进行固件升级?
    - 解答: LPC5410x支持Flash In-Application Programming (IAP)和In-System Programming (ISP),允许通过串口或其他通信接口进行固件升级。参考相关文档配置正确的通信协议即可完成固件更新。
    - 问题: 如何优化系统的功耗?
    - 解答: 可以通过启用多种低功耗模式(如睡眠、深度睡眠等)并在不使用时关闭不需要的外设来降低系统功耗。合理配置电源管理和时钟管理功能,可以进一步优化功耗。

    总结和推荐


    综上所述,LPC5410x是一款高性能、多功能且易于使用的微控制器,适用于广泛的嵌入式应用。它具有出色的性能、丰富的外设和高效的电源管理系统,特别适合于对功耗和性能要求较高的应用场景。如果您正在寻找一款可靠且功能强大的微控制器来构建您的下一个项目,强烈推荐使用LPC5410x系列。

LPC54102J256UK49Z参数

参数
振荡器类型 内部
RAM大小 104KB
I/O数量 39
数据总线宽度 32bit
程序存储器大小 256KB
外设 Brown-out Detect/Reset,POR,PWM,WDT
EEPROM大小 -
内核数 2
接口类型 I2C,SPI,UART,USART
最小工作供电电压 1.62V
速度 100MHz
最大工作供电电压 1.95V
最大时钟频率 100MHz
核心处理器 ARM® Cortex®-M4/M0+
程序存储器类型 FLASH
数据转换器 A/D 12x12b
电压-电源(Vcc/Vdd) 1.62V~3.6V
长*宽*高 3.29mm*3.29mm*340μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LPC54102J256UK49Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC54102J256UK49Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC54102J256UK49Z LPC54102J256UK49Z数据手册

LPC54102J256UK49Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 4.1634 ¥ 33.9732
40000+ $ 4.0968 ¥ 33.4296
80000+ $ 3.9968 ¥ 32.6142
库存: 8000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 271785.6
