LPC1548JBD100E

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.4V~3.6V 72MHz 20KB FLASH 128KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 76 1 2.4V 3.6V 72MHz CANbus,I2C,SPI,UART,USART,USB 4 x 8 A/D 24x12b 32bit ARM® Cortex®-M3 QFP 贴片安装
供应商型号: QNF-LPC1548JBD100E
供应商: NXP直供
标准整包数: 90

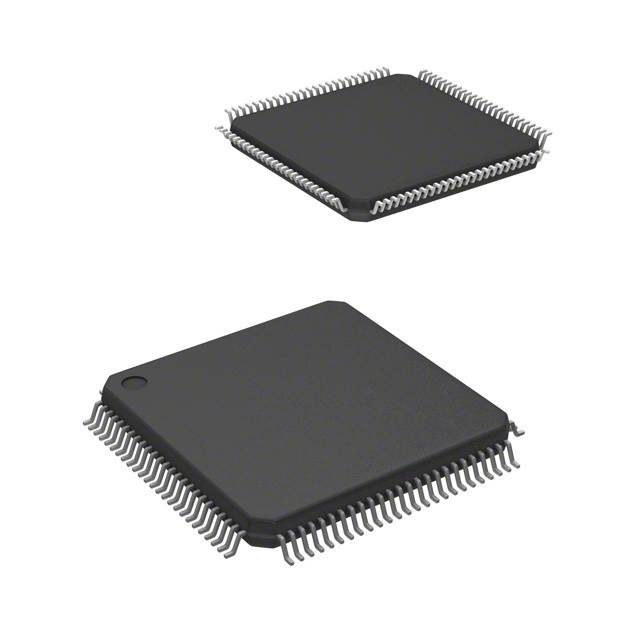

NXP SEMICONDUCTORS 微控制器(MCU) LPC1548JBD100E

LPC1548JBD100E概述


    产品简介


    LPC15xx 系列微控制器
    LPC15xx 是一款基于 ARM Cortex-M3 的嵌入式微控制器,具有非常低的功耗。ARM Cortex-M3 是下一代核心,提供系统增强功能,如增强的调试功能和更高水平的支持块集成。LPC15xx 可以在高达72MHz的CPU频率下运行。这些微控制器集成了多达256KB的闪存、32KB的ROM、4KB的EEPROM以及高达36KB的SRAM。此外,它们还包含多个高性能外设,适用于电机控制、工业自动化、家庭电器等多种应用场景。

    技术参数


    | 参数 | 规格 |

    | CPU 频率 | 最高可达 72 MHz |
    | 闪存容量 | 最多 256 KB |
    | SRAM 容量 | 最多 36 KB |
    | EEPROM 容量 | 4 KB |
    | USB 接口 | 全速 USB 2.0 设备 |
    | SPI 接口 | 2 个 |
    | USART 接口 | 3 个 |
    | I2C 接口 | 支持 Fast 模式和 Fast 模式 Plus |
    | CAN 控制器 | 1 个 |
    | ADC | 2 个 12 位,每秒 2 兆采样速率 |
    | DAC | 1 个 12 位 |
    | 温度传感器 | 内置 |
    | 比较器 | 4 个 |
    | 工作电压范围 | 单电源 2.4 V 至 3.6 V |
    | 温度范围 | -40°C 至 +105°C |
    | 引脚封装选项 | LQFP100, LQFP64, LQFP48 |

    产品特点和优势


    LPC15xx 微控制器的主要特点和优势包括:
    - 高效处理器: ARM Cortex-M3 处理器最高可运行在72 MHz。
    - 低功耗管理: 支持多种低功耗模式(如睡眠模式、深度睡眠模式、掉电模式)并提供相应的API来优化功耗。
    - 丰富的接口: 包含全速 USB、CAN、RTC、SPI、USART 和 I2C 接口。
    - 高级功能集成: 如单周期乘法器、内存保护单元(MPU)、CRC引擎、脉宽调制(PWM)/计时器子系统、高分辨率实时时钟(RTC)等。
    - 强大的外围设备: 包括两个 12 位 ADC,每个 ADC 支持 12 通道输入;一个 12 位 DAC;集成温度传感器和比较器等。
    - 灵活的引脚配置: 通过开关矩阵和输入多路复用器可以实现灵活的引脚功能分配。
    - 系统增强功能: 如嵌套向量中断控制器(NVIC)、系统滴答定时器、串行线调试(SWD)支持等。

    应用案例和使用建议


    LPC15xx 在以下应用中表现出色:
    - 电机控制: 由于具备强大的 PWM 和计时器子系统,LPC15xx 可用于各种电机控制应用,如驱动系统、家用电器等。
    - 数字电源供应: 具备多通道 ADC 和 PWM,LPC15xx 适用于需要精确电流和电压调节的电源系统。
    - 工业自动化: 其丰富的通信接口和高精度 ADC 可广泛应用于工业监控和控制系统中。
    使用建议:
    - 在设计电机控制应用时,充分利用 LPC15xx 的 PWM 输出和计时器功能进行精准控制。
    - 使用 I2C 或 SPI 接口进行与外部传感器或模块的高效通信。
    - 结合使用 ADC 和比较器,通过外部模拟信号进行实时反馈,确保系统稳定运行。

    兼容性和支持


    兼容性:
    - LPC15xx 微控制器与多种常见的外设和接口标准兼容,如 USB、CAN、I2C 等,能够轻松与其他设备和系统集成。
    支持:
    - 厂商提供详细的参考手册和技术文档,包括详细的寄存器描述、代码示例和开发工具支持,帮助开发者快速上手。
    - NXP 提供在线技术支持,解答用户在开发过程中遇到的各种问题。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:无法进入调试模式。
    - 解决方案:检查 SWD 连接是否正确,确认调试工具设置无误。尝试更新调试工具固件版本。

    2. 问题:PWM 输出不准确。
    - 解决方案:检查配置的 PWM 参数,确保预分频和分频比设置正确。确认系统的时钟源稳定。
    3. 问题:ADC 转换结果异常。
    - 解决方案:检查 ADC 输入通道是否连接正确,确保外部信号稳定。确认 ADC 配置参数正确,如采样时间、触发方式等。

    总结和推荐


    综合评估:
    LPC15xx 系列微控制器凭借其强大的处理能力和丰富的外设接口,在多个应用领域表现优异。它具有高效能、低功耗和灵活配置的特点,是进行高性能嵌入式系统开发的理想选择。其丰富的文档和支持资源也使得开发过程更加便捷。因此,我们强烈推荐 LPC15xx 系列微控制器用于各种嵌入式项目。

LPC1548JBD100E参数

参数
数据总线宽度 32bit
振荡器类型 内部
速度 72MHz
程序存储器大小 128KB
EEPROM大小 4 x 8
内核数 1
RAM大小 20KB
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
核心处理器 ARM® Cortex®-M3
电压-电源(Vcc/Vdd) 2.4V~3.6V
程序存储器类型 FLASH
最大工作供电电压 3.6V
数据转换器 A/D 24x12b
接口类型 CANbus,I2C,SPI,UART,USART,USB
最大时钟频率 72MHz
最小工作供电电压 2.4V
I/O数量 76
14.1mm(Max)
14.1mm(Max)
1.45mm(Max)
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LPC1548JBD100E厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC1548JBD100E数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC1548JBD100E LPC1548JBD100E数据手册

LPC1548JBD100E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ $ 5.8601 ¥ 47.8187
450+ $ 5.7664 ¥ 47.0535
900+ $ 5.6257 ¥ 45.9059
库存: 90
起订量: 90 增量: 90
交货地:
最小起订量为:90
合计: ¥ 4303.68
