LPC1114FDH28/102:5

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.8V~3.6V 50MHz 4KB FLASH 32KB Brown-out Detect/Reset,POR,WDT 内部 22 1 1.8V 3.6V 50MHz I2C,SPI,UART,USART A/D 6x10b 32bit ARM® Cortex®-M0 TSSOP-28 贴片安装,黏合安装
供应商型号: 20M-LPC1114FDH28/102:5
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC1114FDH28/102:5

LPC1114FDH28/102:5概述

    LPC1110/11/12/13/14/15:高性能低功耗ARM Cortex-M0微控制器

    1. 产品简介


    NXP Semiconductors的LPC1110/11/12/13/14/15系列是基于ARM Cortex-M0内核的32位微控制器(MCU),专为需要高性能和低功耗的应用而设计。该系列产品广泛应用于8位和16位微控制器领域,以实现更低功耗和更简单的指令集及内存寻址,同时提供比现有8位和16位架构更小的代码体积。

    2. 技术参数


    - 处理器频率:最高可达50 MHz。
    - 存储容量:内置闪存最大达64 KB,内置SRAM最大达8 KB。
    - 外设接口:
    - 最多42个通用输入输出(GPIO)引脚。
    - 支持高速模式Plus(Fast-mode Plus)I2C接口。
    - 支持高达1 Mbps的数据传输速率。
    - 一个UART接口,支持RS-485协议。
    - 多达两个带有SSP功能的SPI接口。
    - 四个16位通用计数器/定时器,每个具有8个捕获输入和13个匹配输出。
    - 10位模数转换器(ADC)。
    - 电源管理:具备深度睡眠和深度掉电模式,可由多达13个功能引脚唤醒处理器。
    - 工作电压:单电源供电,支持1.8 V至3.6 V范围。
    - 封装类型:支持LQFP48、HVQFN33、TFBGA48等多种封装形式。

    3. 产品特点和优势


    - 高效性能:运行频率高达50 MHz,显著提高处理能力。
    - 低功耗设计:集成PMU(电源管理单元)优化性能并减少功耗。
    - 灵活的内存配置:提供多种存储容量选择,满足不同需求。
    - 丰富的外设接口:支持多个通信接口,如UART、SPI、I2C等。
    - 增强的安全特性:非屏蔽中断(NMI)输入可选,提高系统可靠性。
    - 开发便捷:提供In-System Programming (ISP) 和In-Application Programming (IAP),便于现场编程和更新。

    4. 应用案例和使用建议


    - 电能计量(eMetering):通过精确的模拟输入和高分辨率ADC,实现精准测量。
    - 照明控制:利用PWM输出和快速响应时间,进行高效节能控制。
    - 智能家居:通过丰富的GPIO接口和灵活的通信选项,实现智能设备互联。

    使用建议:建议用户根据具体应用需求选择合适的型号,如对高集成度和复杂功能有需求时,优先考虑包含扩展功能的LPC1100XL系列。

    5. 兼容性和支持


    - 兼容性:LPC1110/11/12/13/14/15系列与多种标准接口和协议兼容,例如UART、SPI和I2C。
    - 技术支持:NXP Semiconductors提供详尽的技术文档和社区支持,确保用户在开发过程中获得及时帮助。

    6. 常见问题与解决方案


    - 问:如何解决程序无法下载到设备的问题?
    - 答:请确认硬件连接无误,并检查软件版本是否正确。必要时可联系技术支持获取帮助。
    - 问:设备为何进入深度睡眠后无法正常唤醒?
    - 答:请检查唤醒源配置是否正确。确保所选引脚具备唤醒功能且处于活动状态。

    7. 总结和推荐


    LPC1110/11/12/13/14/15系列以其高性能、低功耗和丰富的外设接口成为嵌入式应用的理想选择。无论是家用电器、照明控制还是工业自动化,这款微控制器都能胜任。总体而言,强烈推荐使用该系列产品,特别是在需要高效率和多功能性的场合。

LPC1114FDH28/102:5参数

参数
I/O数量 22
程序存储器大小 32KB
外设 Brown-out Detect/Reset,POR,WDT
振荡器类型 内部
最小工作供电电压 1.8V
电压-电源(Vcc/Vdd) 1.8V~3.6V
核心处理器 ARM® Cortex®-M0
最大时钟频率 50MHz
内核数 1
接口类型 I2C,SPI,UART,USART
RAM大小 4KB
速度 50MHz
数据转换器 A/D 6x10b
程序存储器类型 FLASH
EEPROM大小 -
数据总线宽度 32bit
最大工作供电电压 3.6V
9.8mm(Max)
4.5mm(Max)
1.1mm(Max)

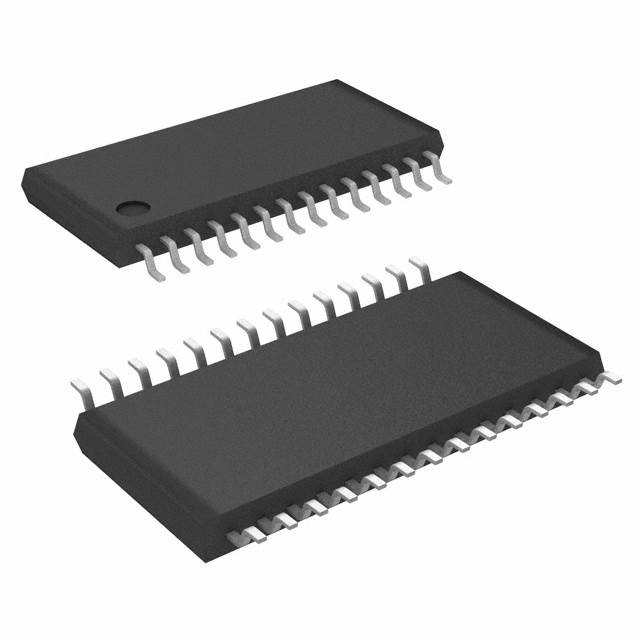

通用封装 TSSOP-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LPC1114FDH28/102:5厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC1114FDH28/102:5数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC1114FDH28/102:5 LPC1114FDH28/102:5数据手册

LPC1114FDH28/102:5封装设计

查看详情并下载
Symbol
Footprint
3D Model
