MC9S12DG256MFUE

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.35V~5.25V 25MHz 12KB FLASH 256KB PWM,WDT 内部 59 5.25V 25MHz CANbus,I2C,SCI,SPI 4 x 8 A/D 16x10b 16bit HCS12 QFP 贴片安装 14mm*14mm*2.4mm
供应商型号: 841-MC9S12DG256MFUE
供应商: Mouser
标准整包数: 1

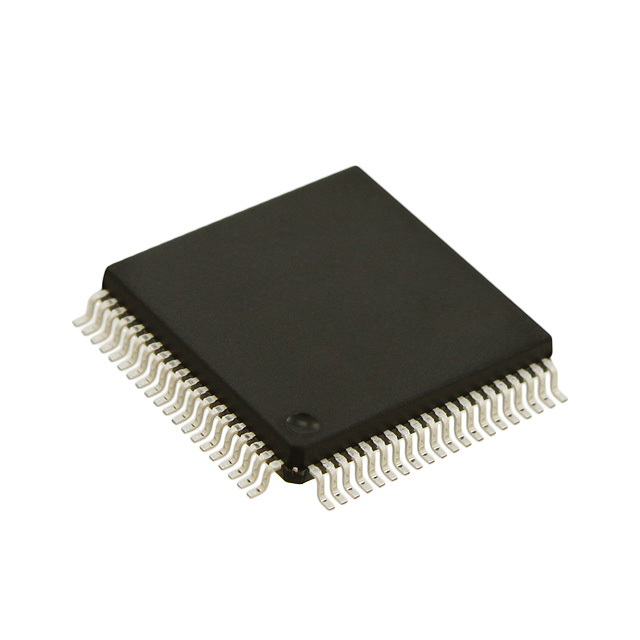

NXP SEMICONDUCTORS 微控制器(MCU) MC9S12DG256MFUE

MC9S12DG256MFUE概述

    MC9S12D-Family 16-Bit Microcontroller:技术概述

    产品简介


    MC9S12D-Family是面向汽车多路复用应用设计的16位闪存微控制器系列。这些微控制器通过提供多种内存和外设选项,为用户提供了灵活的设计选择。它们适用于需要高效控制和复杂处理能力的应用场合。

    技术参数


    - 处理器:16位中央处理单元(CPU12),向上兼容M68HC11指令集,具有中断堆栈和编程模型。
    - 存储器:32K至512K字节的Flash EEPROM,2K至14K字节的RAM,1K至4K字节的EEPROM。
    - 时钟频率:单芯片模式下50MHz(相当于25MHz总线速度),扩展模式下40MHz(相当于20MHz总线速度)。
    - I/O接口:可配置的外部总线接口,多个异步串行通信接口(SCI),多个同步串行外围接口(SPI),IIC接口,多达八个通道的10位模数转换器(ADC)和脉宽调制器(PWM)。
    - 通信模块:最多五个CAN 2.0 A、B软件兼容模块(MSCAN12),符合SAE J1850标准的模块。
    - 电源和温度范围:支持内部5V到2.5V调节器,工作温度范围为TA -40°C至125°C。

    产品特点和优势


    1. 多功能集成:集成了多个通信模块,包括CAN和IIC,提高了系统的通信能力和可靠性。
    2. 高性能处理器:16位CPU12具有高处理能力和低功耗的优势,适合实时控制应用。
    3. 灵活的内存配置:根据应用需求提供不同容量的Flash EEPROM和RAM,提高了设计的灵活性。
    4. 广泛的IO接口:丰富的IO端口和通信接口支持各种外围设备的连接,简化了硬件设计。
    5. 安全性和稳定性:集成的保护机制,如窗口式COP看门狗、实时中断和时钟监测,确保系统的稳定运行。

    应用案例和使用建议


    - 汽车电子:在汽车多路复用系统中,MC9S12D-Family可用于车身控制模块、动力总成控制和信息娱乐系统。
    - 工业自动化:适用于工厂自动化设备、机器人控制系统和过程控制装置。
    - 智能家居:用于智能家电控制板、传感器节点和无线通信模块。
    使用建议:
    - 在设计应用电路时,需注意信号完整性、噪声抑制和散热管理。
    - 利用MC9S12D-Family的内部电压调节器和低功耗特性,以减少外部电源设计的复杂度。

    兼容性和支持


    MC9S12D-Family与其他16位微控制器兼容,特别是HCS12 D系列和B系列。Freescale公司提供了详细的开发工具和支持文档,帮助用户快速完成产品设计和调试。

    常见问题与解决方案


    1. 问题:在高速操作时出现时钟不稳定。
    解决方法:检查时钟配置和外部时钟源,确保使用合适的时钟设置和滤波电容。
    2. 问题:通信接口出现数据丢失。
    解决方法:验证波特率、奇偶校验位和其他通信协议设置,确保正确配置通信参数。
    3. 问题:程序无法正常启动。
    解决方法:检查引导加载区设置,确保正确配置并正确编写初始化代码。

    总结和推荐


    MC9S12D-Family凭借其强大的处理能力、丰富的集成外设和灵活的内存配置,在众多应用场合表现出色。特别是对于要求高性能、可靠性和广泛接口支持的应用,这一系列微控制器是一个理想的选择。因此,我们强烈推荐使用MC9S12D-Family来满足复杂的嵌入式控制系统需求。

MC9S12DG256MFUE参数

参数
最大时钟频率 25MHz
I/O数量 59
最大工作供电电压 5.25V
核心处理器 HCS12
外设 PWM,WDT
程序存储器大小 256KB
电压-电源(Vcc/Vdd) 2.35V~5.25V
振荡器类型 内部
EEPROM大小 4 x 8
内核数 -
数据转换器 A/D 16x10b
速度 25MHz
程序存储器类型 FLASH
RAM大小 12KB
数据总线宽度 16bit
接口类型 CANbus,I2C,SCI,SPI
最小工作供电电压 -
长*宽*高 14mm*14mm*2.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

MC9S12DG256MFUE厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MC9S12DG256MFUE数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS MC9S12DG256MFUE MC9S12DG256MFUE数据手册

MC9S12DG256MFUE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 53.424 ¥ 447.1589
10+ $ 44.5648 ¥ 373.0074
25+ $ 42.0112 ¥ 351.6337
50+ $ 39.984 ¥ 334.6661
100+ $ 38.1472 ¥ 319.2921
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 447.15
