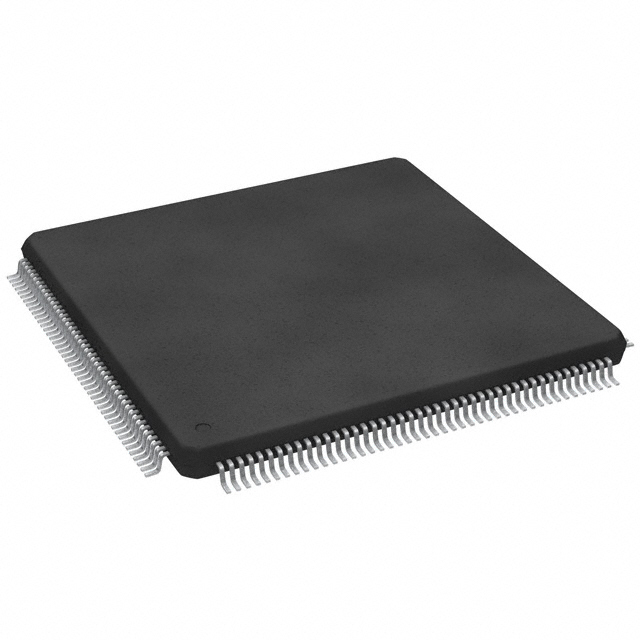

FS32K148UJT0VLUT

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.7V~5.5V 112MHz 256KB FLASH 2MB I2S,POR,PWM,WDT 内部 156 1 2.7V 5.5V 112MHz CANbus,Ethernet,FlexIO,I2C,LINbus,SPI,UART,USART 4 x 8 A/D 32x12b,D/A 1x8b 32bit ARM® Cortex®-M4F QFP 贴片安装
供应商型号: QNF-FS32K148UJT0VLUT
供应商: NXP直供
标准整包数: 200
NXP SEMICONDUCTORS 微控制器(MCU) FS32K148UJT0VLUT

FS32K148UJT0VLUT概述


    产品简介


    S32K1xx系列微控制器
    S32K1xx系列是NXP公司开发的一款高性能、低功耗的32位汽车级MCU。这一系列包含多个子型号,如S32K116、S32K118、S32K142、S32K142W、S32K144、S32K144W、S32K146和S32K148,支持不同的频率和内存配置。这些微控制器设计用于广泛的汽车和工业应用,具备高性能的处理能力、丰富的通信接口以及多种安全和保护机制。

    技术参数


    电气特性和工作条件
    - 电压范围: 2.7V至5.5V
    - 环境温度范围:
    - 运行模式下:-40°C至150°C
    - 停止模式下:-40°C至105°C
    - CPU核心: 支持Arm Cortex-M4F/M0+,最高频率为112 MHz(高速运行模式)。
    - 时钟接口: 外部系统振荡器频率范围为4 MHz到40 MHz,内部快速振荡器频率为48 MHz,低功耗振荡器频率为128 kHz。
    内存和存储
    - 程序闪存: 最高达2 MB,配备ECC校验。
    - FlexNVM: 配备ECC,可用作数据闪存和EEPROM仿真,容量可达64 KB。
    - SRAM: 最高可达256 KB,带有ECC校验。
    - FlexRAM: 最高可达4 KB,可用于SRAM或EEPROM仿真。
    电源管理
    - 支持多级电源模式:高速运行模式(HSRUN)、运行模式(RUN)、停止模式(STOP)、超低功耗模式(VLPR)和非常低功耗模式(VLPS)。
    - 功耗特性,根据不同的电源模式和操作情况而变化。

    产品特点和优势


    高集成度和多功能
    - 强大的CPU内核: 支持高达112 MHz的频率,提供优秀的处理能力和能效比。
    - 丰富的外设: 包含多个串行通信接口(UART、SPI、I2C)、定时器、模拟模块、安全模块(CSEc)以及安全特性(如128位唯一识别码)。
    - 灵活的内存配置: 高达2 MB的程序闪存和灵活的存储选项,适用于多种应用场景。
    高性能与低功耗并重
    - 在不同的电源模式下,该MCU提供了优异的性能与低功耗的平衡。例如,在高速运行模式下,它可以支持高达112 MHz的频率;而在非常低功耗模式下,可以实现极低的功耗需求。

    应用案例和使用建议


    汽车应用
    S32K1xx系列非常适合用于汽车领域,例如车身控制模块、动力总成控制系统、电池管理系统等。这些应用需要高可靠性和安全性,同时对功耗有着严格的要求。
    工业自动化
    在工业自动化领域,S32K1xx可应用于电机控制、人机界面、传感器数据采集等。其强大的处理能力和丰富的接口使其能够轻松适应复杂的工业环境。
    使用建议
    - 电源设计: 确保电源稳定性和合适的电压范围,避免由于电压波动导致系统不稳定。
    - 时钟和信号完整性: 优化时钟信号和数据线的设计以确保良好的信号完整性。
    - 外部元件选择: 选择合适的外部晶振和负载电容以保证振荡器正常工作。

    兼容性和支持


    - 兼容性: S32K1xx系列与其他NXP提供的工具链和开发环境兼容,例如NXP S32 Design Studio、IAR Embedded Workbench、Green Hills编译器等。
    - 技术支持: NXP提供了详尽的技术文档和支持资源,包括参考设计、应用笔记和社区论坛等。

    常见问题与解决方案


    问题1: 设备在高速运行模式下无法访问安全模块(CSEc)或执行EEPROM操作。
    解决方案: 将设备切换到运行模式(80 MHz),因为这些操作在高速运行模式下是不被允许的。在运行模式下,设备将恢复这些功能。
    问题2: 设备在停止模式下的唤醒时间较长。
    解决方案: 检查硬件设计,确保所有必要的时钟源和电源轨正确连接,并适当配置相关的电源管理寄存器。

    总结和推荐


    综合评估
    S32K1xx系列微控制器凭借其强大的处理能力、多样化的通信接口、丰富的存储选项和出色的电源管理功能,成为适合各种汽车和工业应用的理想选择。它在汽车和工业领域具有显著的应用前景,特别是在需要高可靠性、高性能和低功耗的场景中表现出色。
    推荐
    强烈推荐S32K1xx系列微控制器给那些正在寻找高效能、多功能且安全可靠的微控制器系统的设计师和工程师们。无论是面向汽车还是工业自动化,S32K1xx系列都能提供卓越的性能表现和灵活性。

FS32K148UJT0VLUT参数

参数
速度 112MHz
内核数 1
最大工作供电电压 5.5V
外设 I2S,POR,PWM,WDT
EEPROM大小 4 x 8
电压-电源(Vcc/Vdd) 2.7V~5.5V
RAM大小 256KB
最小工作供电电压 2.7V
振荡器类型 内部
程序存储器大小 2MB
最大时钟频率 112MHz
数据转换器 A/D 32x12b,D/A 1x8b
I/O数量 156
接口类型 CANbus,Ethernet,FlexIO,I2C,LINbus,SPI,UART,USART
数据总线宽度 32bit
程序存储器类型 FLASH
核心处理器 ARM® Cortex®-M4F
通用封装 QFP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

FS32K148UJT0VLUT厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32K148UJT0VLUT数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS FS32K148UJT0VLUT FS32K148UJT0VLUT数据手册
