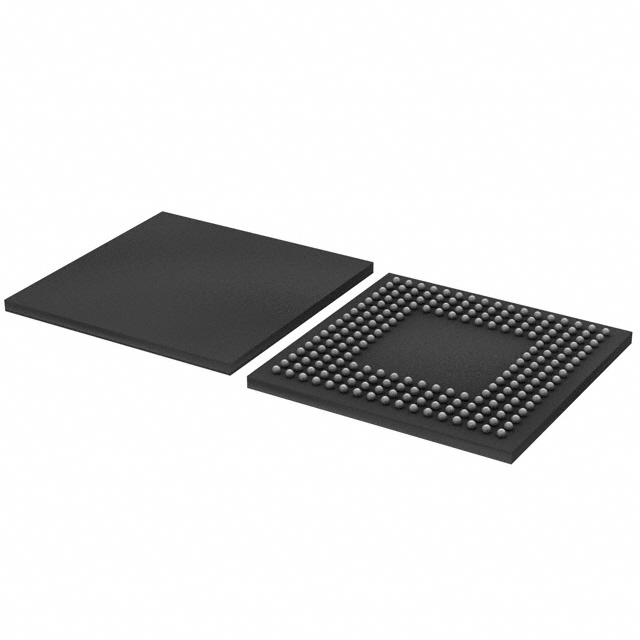

LPC4088FET208,551

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.4V~3.6V 120MHz 96KB FLASH 512KB Brown-out Detect/Reset,DMA,I2S,LCD,POR,PWM,WDT 内部 165 1 2.4V 3.6V 120MHz CANbus,EBI,EMI,Ethernet,I2C,IrDA,Microwire,QEI,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG 4032 x 8 A/D 8x12b,D/A 1x10b 32bit ARM® Cortex®-M4 BGA 贴片安装
供应商型号: 568-9832-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC4088FET208,551

LPC4088FET208,551概述


    产品简介


    LPC408x/7x是基于ARM Cortex-M4核心的数字信号控制器,专为需要高水平集成和低功耗消耗的嵌入式应用设计。该芯片通过增强调试功能、内存保护单元(MPU)、浮点处理单元(FPU)等系统增强功能,实现了高性能与低功耗的平衡。

    技术参数


    - CPU: ARM Cortex-M4,最高可达120 MHz
    - 存储器:
    - 闪存:最高512 KB
    - 静态随机存取存储器(SRAM):最多96 KB
    - EEPROM:最高4032字节
    - 外设:
    - 外部存储控制器(EMC)
    - 以太网
    - USB Device/Host/OTG接口
    - SPI Flash接口(SPIFI)
    - 通用直接内存访问(GPDMA)控制器
    - 五路UART
    - 三路SSP控制器
    - 三路I2C接口
    - 四个通用定时器
    - 两个带六个输出的通用PWM,一个电机控制PWM
    - 实时时钟(RTC)
    - 窗口式看门狗定时器(WWDT)
    - 循环冗余校验(CRC)引擎
    - 模拟外设:
    - 12位ADC
    - 两个模拟比较器
    - 一个10位DAC
    - 电源管理:
    - 支持四种低功耗模式:睡眠、深睡眠、掉电和深度掉电
    - 支持单3.3 V电源供电(2.4 V至3.6 V)
    - 工作温度范围:-40°C至85°C
    - 封装:
    - 包括LQFP208、TFBGA208、TFBGA180、LQFP144、TFBGA80、LQFP80等多种封装形式

    产品特点和优势


    - 高性能与低功耗: 支持高达120 MHz的CPU频率,具备内建的硬件浮点处理器和多种低功耗模式,适用于需要高效率计算的应用场景。
    - 高集成度: 包含丰富的外设资源,如五路UART、四路通用定时器、多个模拟外设等,极大地减少了外部电路的设计复杂度。
    - 灵活的配置: 通过多功能引脚选择功能,用户可以根据需求灵活配置引脚功能,实现定制化的应用设计。
    - 高可靠性: 配备独立电池供应的RTC、备份寄存器和事件记录器,确保系统关键状态的持续监测与记录。
    - 全面的连接选项: 支持多种通信协议,如USB、以太网、SPI、I2C、UART等,广泛应用于各类嵌入式设备。

    应用案例和使用建议


    - 通讯应用: 用于POS终端、Web服务器和多协议桥接器,其中多个UART端口可提供高速数据传输能力,适合用于构建高密度网络节点。
    - 工业/医疗应用: 作为自动化控制器、机器人控制、HVAC系统、PLC、逆变器等设备的核心控制单元,支持广泛的模拟输入和数字控制需求。
    - 消费/家电应用: 适用于音频解码、警报系统、显示器、打印机等设备,具有高精度ADC和DAC,确保高品质音频和图像处理。
    - 汽车应用: 用于GPS/车队监控等设备,具备多种串行通信接口和强大的电源管理能力,适用于苛刻的汽车环境。
    使用建议:
    - 在实际应用中,建议合理分配各外设资源,避免资源冲突。例如,在使用多个UART时,考虑选择不同波特率的UART来避免通信干扰。
    - 为了确保系统的稳定性,建议将部分引脚配置为中断源,以便快速响应系统状态变化。
    - 在进行电源管理时,根据具体应用需求选择合适的低功耗模式,平衡性能与功耗。

    兼容性和支持


    LPC408x/7x引脚功能兼容LPC24xx/23xx和LPC178x/7x系列,提供了广泛的兼容性。此外,厂商还提供详尽的技术文档和支持服务,包括参考设计、软件库、开发工具等,以帮助用户更快地完成项目开发。

    常见问题与解决方案


    - 问题1: 系统启动时无法进入正常运行模式。
    - 解决方案: 检查启动模式配置是否正确,确保所有必要的引脚配置为正确的状态。
    - 问题2: 系统出现死机现象。
    - 解决方案: 检查是否有未处理的中断或异常,确认所有的外设配置正确,特别是涉及到DMA和中断控制的配置。
    - 问题3: 某些外设未按预期工作。
    - 解决方案: 确认相关外设的初始化代码是否正确编写,检查对应的IO配置寄存器设置,确保引脚功能配置正确。

    总结和推荐


    LPC408x/7x是一款集高性能、低功耗和高集成度于一体的32位ARM Cortex-M4微控制器。它凭借出色的硬件性能、丰富而灵活的外设接口以及多种低功耗模式,在各种嵌入式应用中表现出色。无论是通讯设备、工业控制还是消费电子产品,该芯片都能胜任,并且其广泛的兼容性使得迁移和升级变得简单易行。强烈推荐给需要高性能和高效能比的应用场景。

LPC4088FET208,551参数

参数
外设 Brown-out Detect/Reset,DMA,I2S,LCD,POR,PWM,WDT
I/O数量 165
最大工作供电电压 3.6V
RAM大小 96KB
核心处理器 ARM® Cortex®-M4
速度 120MHz
程序存储器大小 512KB
数据总线宽度 32bit
数据转换器 A/D 8x12b,D/A 1x10b
内核数 1
EEPROM大小 4032 x 8
最小工作供电电压 2.4V
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,Microwire,QEI,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG
振荡器类型 内部
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 2.4V~3.6V
最大时钟频率 120MHz
15.1mm(Max)
15.1mm(Max)
800μm(Max)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LPC4088FET208,551厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC4088FET208,551数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC4088FET208,551 LPC4088FET208,551数据手册

LPC4088FET208,551封装设计

查看详情并下载
Symbol
Footprint
3D Model
