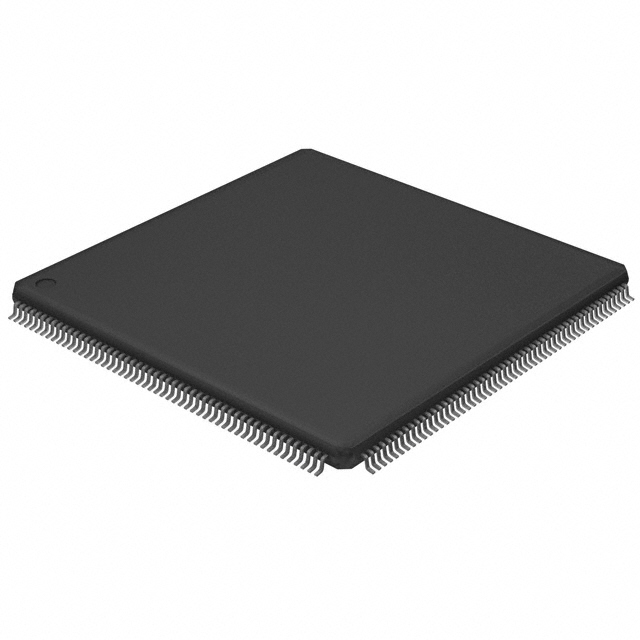

LPC2420FBD208,551

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 3V~3.6V 72MHz 82KB ROM Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT 内部 160 3V 3.6V 72MHz EBI,EMI,I2C,Memory Card,Microwire,SPI,SSI,SSP,UART,USART,USB OTG 0KB A/D 8x10b;D/A 1x10b 16bit,32bit ARM7® QFP 贴片安装 28mm*28mm*1.4mm
供应商型号: CY-LPC2420FBD208,551
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC2420FBD208,551

LPC2420FBD208,551概述


    产品简介


    LPC2420/2460微控制器是由NXP半导体公司设计的高性能16位/32位微控制器。该微控制器采用ARM7TDMI-S核心架构,具备实时调试接口,包括JTAG和嵌入式跟踪模块。该芯片不包含闪存(Flashless),能够执行32位ARM指令和16位Thumb指令,使工程师能够在性能和代码大小之间灵活选择。该微控制器适用于多用途通信应用,特别适合于工业控制和医疗系统等领域。

    技术参数


    - 处理器: ARM7TDMI-S,运行频率高达72 MHz。
    - 内存:
    - 82/98 KB片上SRAM,其中:
    - 64 KB SRAM用于ARM本地总线以实现高性能CPU访问。
    - 16 KB SRAM用于以太网接口,也可作为通用SRAM使用(LPC2460)。
    - 16 KB SRAM用于通用DMA,也可由USB访问。
    - 2 KB电池供电的SRAM。
    - 外部总线: 支持异步静态存储设备(如RAM、ROM和闪存)以及动态存储设备(如单数据速率SDRAM)。
    - 时钟源:
    - 4 MHz内部RC振荡器(可选,精度为±1%)。
    - 1 MHz至25 MHz的片上晶振。
    - 内置PLL允许CPU在无需高频率晶振的情况下运行到最大CPU速率。
    - 工作环境: 单电源供电(3.0 V至3.6 V),工作温度范围为-40°C至+85°C。
    - 低功耗模式: 包括空闲、睡眠、掉电和深度掉电模式。
    - 外设:
    - 1个USB 2.0全速双端口设备/主机/OTG控制器,带4 KB端点RAM和DMA控制器。
    - 四个UART,带有分数波特率发生器。
    - 两个CAN控制器(LPC2460)。
    - SPI控制器。
    - 两个同步串行端口(SSP)。
    - 三个I2C接口。
    - 一个I2S接口。
    - 一个160引脚的GPIO端口,带可配置的上下拉电阻。
    - 一个10位ADC和10位DAC。
    - 四个通用定时器/计数器。
    - 两个PWM单元。
    - 实时时钟(RTC)。
    - 看门狗定时器(WDT)。
    - 带有四个外部中断输入的向量中断控制器(VIC)。
    - 具有独立电源域的电池SRAM。

    产品特点和优势


    - 高集成度:集成了丰富的外设,包括多个UART、CAN控制器、USB接口、SPI和I2C接口等。
    - 高性能:ARM7TDMI-S处理器支持两种指令集(ARM和Thumb),提供良好的性能和代码密度平衡。
    - 低功耗:多种低功耗模式,包括空闲、睡眠、掉电和深度掉电模式。
    - 多功能GPIO:160个快速GPIO端口,带可配置的上下拉电阻。
    - 强大调试能力:支持标准ARM测试/调试接口,兼容现有工具。
    - 多样化时钟源:支持多种时钟源,包括内部RC振荡器和外部晶振,便于系统灵活配置。
    - 高级功能:具备先进的片上电源管理功能,例如实时时钟、看门狗定时器等。

    应用案例和使用建议


    LPC2420/2460微控制器广泛应用于工业控制、医疗系统、协议转换器和通信等领域。例如,在工业控制应用中,它可以用于实现电机控制、传感器数据采集等功能;在医疗系统中,它可以用于处理生理信号和实时监测。
    使用建议:
    - 在进行设计时,考虑利用其强大的GPIO端口和多种外设接口,以实现复杂的控制逻辑和数据通信。
    - 利用其多种低功耗模式,根据实际需求选择合适的功耗模式,延长电池寿命。
    - 在复杂的应用场景中,合理分配不同外设的工作频率,以达到最优的性能和功耗平衡。

    兼容性和支持


    LPC2420/2460微控制器支持广泛的接口标准,如USB、UART、SPI、I2C、I2S等。这些接口可以方便地与其他电子元器件和设备进行连接,实现多样化的应用。此外,NXP公司还提供了详尽的技术文档和开发工具,帮助用户进行高效的设计和开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 配置GPIO端口时出现混乱 | 检查引脚复用设置,确保所有引脚配置正确。 |
    | 运行时功耗过高 | 检查功耗模式设置,确保合理启用低功耗模式。 |
    | 无法正常初始化外设 | 检查时钟配置和外设初始化代码,确保时钟设置正确并按顺序初始化外设。 |

    总结和推荐


    LPC2420/2460微控制器是一款高度集成且功能强大的微控制器,适用于工业控制、医疗系统和通信等领域。其高性能、低功耗、丰富的外设和易于使用的编程接口使其在市场上具有显著的竞争优势。对于需要高效能、高可靠性的应用,LPC2420/2460是理想的选择。
    综上所述,我强烈推荐LPC2420/2460微控制器用于各种高端工业和通信项目。

LPC2420FBD208,551参数

参数
速度 72MHz
程序存储器类型 ROM
内核数 -
I/O数量 160
EEPROM大小 0KB
电压-电源(Vcc/Vdd) 3V~3.6V
最小工作供电电压 3V
接口类型 EBI,EMI,I2C,Memory Card,Microwire,SPI,SSI,SSP,UART,USART,USB OTG
振荡器类型 内部
最大工作供电电压 3.6V
数据转换器 A/D 8x10b;D/A 1x10b
核心处理器 ARM7®
RAM大小 82KB
最大时钟频率 72MHz
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
数据总线宽度 16bit,32bit
程序存储器大小 -
长*宽*高 28mm*28mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 停产
包装方式 托盘

LPC2420FBD208,551厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC2420FBD208,551数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC2420FBD208,551 LPC2420FBD208,551数据手册

LPC2420FBD208,551封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.285 ¥ 83.3169
25+ $ 9.86 ¥ 81.8804
50+ $ 9.435 ¥ 80.4439
100+ $ 9.265 ¥ 79.7257
300+ $ 9.18 ¥ 79.0074
500+ $ 9.095 ¥ 78.2892
1000+ $ 8.84 ¥ 74.6979
5000+ $ 8.84 ¥ 74.6979
库存: 399
起订量: 13 增量: 1
交货地:
最小起订量为:1
合计: ¥ 83.31
