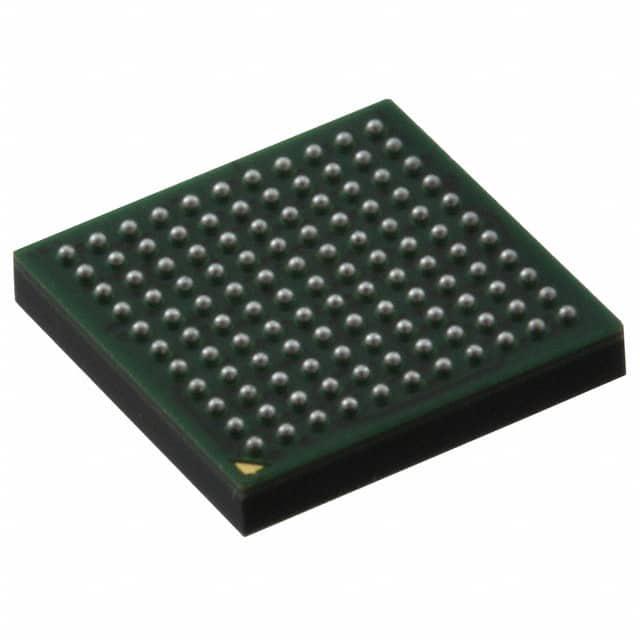

MK30DX64VMC7

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.71V~3.6V 72MHz 16KB FLASH 64KB DMA,I²S,LCD,LVD,POR,PWM,WDT 内部 74 1.71V 3.6V 72MHz CANbus,I2C,IrDA,SPI,UART,USART 2 x 8 A/D 38x16b,D/A 1x12b 32bit ARM® Cortex®-M4 BGA 贴片安装 8mm(长度)*8mm(宽度)
供应商型号: QNF-MK30DX64VMC7
供应商: NXP直供
标准整包数: 1740
NXP SEMICONDUCTORS 微控制器(MCU) MK30DX64VMC7

MK30DX64VMC7概述


    产品简介


    K30 Sub-Family
    K30系列电子元器件是一款高性能微控制器(MCU),专为广泛的应用场景设计,包括工业控制、消费电子产品、医疗设备和物联网设备。它支持多种型号的芯片,如MK30DX128VLL7、MK30DX256VLL7、MK30DX64VMC7、MK30DX128VMC7 和 MK30DX256VMC7,可以满足不同应用的需求。

    技术参数


    - 电压范围:1.71至3.6V
    - 工作温度范围:-40°C至105°C
    - 时钟频率:3至32MHz晶振,32kHz晶振
    - 存储器:可选Flash内存大小(32KB至512KB)
    - 闪存写入电压:1.71至3.6V
    - 功耗模式:多种低功耗模式,可根据应用需求进行优化
    - 外围模块:16通道DMA控制器、外部看门狗监测器、软件看门狗、低泄漏唤醒单元
    - 安全与完整性模块:硬件CRC模块、128位唯一标识符
    - 人机接口:段式LCD控制器、低功耗硬件触摸传感器接口、通用输入输出
    - 模拟模块:两个16位逐次逼近型ADC、可编程增益放大器、12位DAC、三个模拟比较器、电压参考
    - 定时器:多个定时器模块,支持PWM、计数等功能
    - 通信接口:支持CAN、SPI、I2C、UART、I2S等多种通信协议

    产品特点和优势


    K30子系列微控制器具有以下显著特点和优势:
    - 宽泛的工作电压范围:支持1.71V至3.6V的宽泛供电电压,使得其适用于多种不同的电源条件。
    - 多样化的时钟源选择:提供3至32MHz的晶体振荡器和32kHz的低功耗振荡器,满足各种时序需求。
    - 灵活的低功耗模式:多种低功耗模式可供选择,确保根据具体应用需求进行最优的能量管理。
    - 强大的系统外设:具备多个独立的通信接口、DMA控制器和模拟模块,适合复杂的应用场合。
    - 高度的安全保障:内置硬件CRC模块和128位唯一标识符,提供有效的数据完整性和安全保障。

    应用案例和使用建议


    应用案例
    - 工业自动化:利用其丰富的定时器和通信接口,K30子系列可以用于工业控制系统,实现精确的控制和通信。
    - 智能家居:通过低功耗的人机界面和支持多传感器的数据处理能力,K30子系列可以应用于智能家居设备。
    - 医疗设备:集成的模拟模块和高精度的ADC,使其适用于医疗设备的信号采集和处理。
    使用建议
    - 在高噪声环境中使用时,建议在电路板上添加适当的滤波电容以减少干扰。
    - 对于需要高精度测量的应用,应尽可能在最佳工作温度范围内使用。

    兼容性和支持


    - K30子系列微控制器与其他多种型号的芯片兼容,如MK30DX128VLL7、MK30DX256VLL7等,提供了广泛的适用性。
    - Freescale Semiconductor公司提供了详尽的技术支持和文档,包括数据手册、技术规格和使用指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:芯片在高温环境下工作时出现异常行为。
    - 解决方案:检查工作温度是否超出规定范围,并采取适当的散热措施。
    - 问题:在使用过程中发现芯片电流消耗过高。
    - 解决方案:确认所有功耗模式配置正确,尝试降低芯片的工作频率或关闭不必要的外设。

    总结和推荐


    综上所述,K30子系列微控制器凭借其宽泛的工作电压范围、多样化的时钟源选择、灵活的低功耗模式和强大的系统外设,在工业控制、消费电子、医疗设备和物联网等领域具备广阔的应用前景。如果你正在寻找一款性能优异、稳定可靠且易于使用的MCU,K30子系列将是一个理想的选择。强烈推荐使用。

MK30DX64VMC7参数

参数
速度 72MHz
程序存储器大小 64KB
最大工作供电电压 3.6V
EEPROM大小 2 x 8
数据转换器 A/D 38x16b,D/A 1x12b
振荡器类型 内部
RAM大小 16KB
最小工作供电电压 1.71V
内核数 -
核心处理器 ARM® Cortex®-M4
接口类型 CANbus,I2C,IrDA,SPI,UART,USART
I/O数量 74
程序存储器类型 FLASH
最大时钟频率 72MHz
外设 DMA,I²S,LCD,LVD,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.71V~3.6V
数据总线宽度 32bit
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

MK30DX64VMC7厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MK30DX64VMC7数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS MK30DX64VMC7 MK30DX64VMC7数据手册

MK30DX64VMC7封装设计

查看详情并下载
Symbol
Footprint
3D Model
