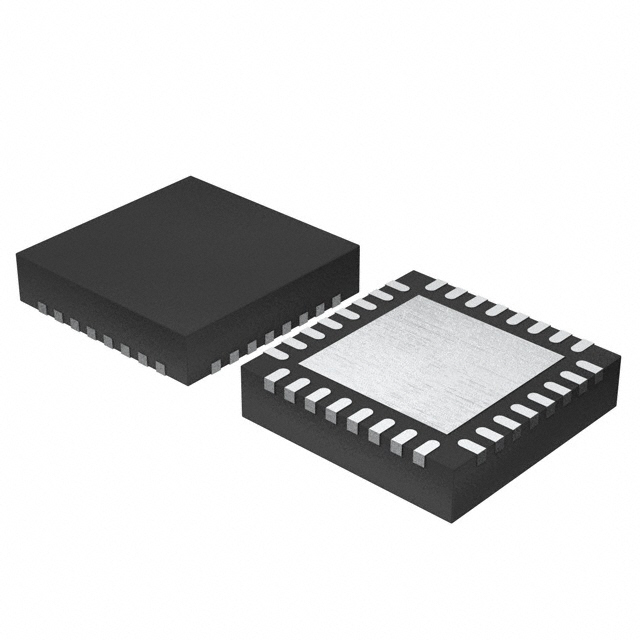

LPC834M101FHI33Y

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.8V~3.6V 30MHz 4KB FLASH 32KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 29 1 1.8V 3.6V 30MHz I2C,SPI,UART,USART A/D 12x12b 32bit ARM® Cortex®-M0+ QFN 贴片安装,黏合安装
供应商型号: QNE-LPC834M101FHI33Y
供应商: NXP直供
标准整包数: 6000
NXP SEMICONDUCTORS 微控制器(MCU) LPC834M101FHI33Y

LPC834M101FHI33Y概述


    产品简介


    LPC83x是基于ARM Cortex-M0+处理器的低成本32位微控制器系列,最高工作频率可达30MHz。LPC83x支持高达32KB的闪存和4KB的SRAM。其外围设备包括CRC引擎、一个I2C总线接口、一个USART、最多两个SPI接口、一个多速率定时器、自唤醒定时器、一个SCTimer/PWM模块、一个DMA、一个12位ADC等功能可配置的GPIO端口,以及通过开关矩阵灵活配置的多达29个通用输入输出引脚(GPIO)。

    技术参数


    - 处理器: ARM Cortex-M0+,单周期乘法器和快速单周期I/O口
    - 闪存: 最大32KB
    - SRAM: 4KB
    - 时钟频率: 最高30 MHz
    - 供电电压: 单电源,1.8 V至3.6 V
    - 工作温度范围: -40°C 至 +85°C
    - 封装: TSSOP20 和 HVQFN33 (5x5)
    - GPIO: 最多29个
    - I2C: 支持Fast-mode Plus(最高1 Mbit/s)
    - ADC: 12位,最多12通道
    - USB: 无内置USB支持

    产品特点和优势


    LPC83x具有强大的处理能力和多种外设,适用于各种嵌入式应用。具体特点如下:
    - 低功耗:在低电流模式下,功耗可低至90 μA/MHz。
    - 高效调试功能:包括SWD(Serial Wire Debug)和JTAG(边界扫描),支持宏跟踪缓存(Macro Trace Buffer)。
    - 灵活的引脚分配:通过开关矩阵可以灵活配置每个引脚的功能,同时支持硬件触发和固定DMA请求。
    - 全面的安全性:包含Bootloader,代码读保护(CRP),以及BOD(Brownout Detect)和POR(Power-On Reset)功能。

    应用案例和使用建议


    LPC83x广泛应用于传感器网关、简单的电机控制、工业应用、便携式和可穿戴设备等领域。例如,在传感器网关中,可以通过其丰富的I/O端口和多种外设接口来实现数据采集和传输;在电机控制应用中,可以通过高速GPIO和PWM功能进行精准控制。
    使用建议:
    1. 外部振荡器连接:确保外部晶振的正确连接和适当的阻抗匹配,以保证时钟信号的稳定性。
    2. 电源管理:根据实际应用需求合理选择低功耗模式(如Sleep、Deep-sleep模式),以降低整体功耗。
    3. 安全措施:合理设置并启用代码读保护(CRP)、BOD等安全特性,以防止非法访问和运行错误。

    兼容性和支持


    LPC83x与许多其他标准电子元器件和系统兼容,特别是在传感器网关和便携式设备中。NXP提供详尽的技术文档和开发工具包,包括评估板、软件库、固件更新等,帮助用户快速开发和部署应用。此外,还提供了详细的FAQ和技术支持服务,帮助用户解决遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 外部振荡器无法启动 | 检查外部晶振及其连接是否正确,尝试更换新的晶振 |
    | 功耗过高 | 检查当前的工作模式是否需要调整,尽量减少不必要的外设活动 |
    | 编程问题 | 确认Bootloader已正确烧录,尝试使用官方提供的编程工具 |

    总结和推荐


    综上所述,LPC83x是一款高性能、低功耗的微控制器,特别适合于需要高度集成和灵活应用开发的场合。其广泛的外设支持和低功耗特性使其成为工业控制、消费电子、传感器网关等领域的理想选择。强烈推荐给那些寻求稳定可靠且成本效益高的嵌入式解决方案的工程师。

LPC834M101FHI33Y参数

参数
最大工作供电电压 3.6V
速度 30MHz
核心处理器 ARM® Cortex®-M0+
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
数据总线宽度 32bit
程序存储器大小 32KB
振荡器类型 内部
I/O数量 29
最小工作供电电压 1.8V
内核数 1
EEPROM大小 -
接口类型 I2C,SPI,UART,USART
电压-电源(Vcc/Vdd) 1.8V~3.6V
最大时钟频率 30MHz
数据转换器 A/D 12x12b
RAM大小 4KB
程序存储器类型 FLASH
5.1mm(Max)
5.1mm(Max)
0.85-0.05(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LPC834M101FHI33Y厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC834M101FHI33Y数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC834M101FHI33Y LPC834M101FHI33Y数据手册

LPC834M101FHI33Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
