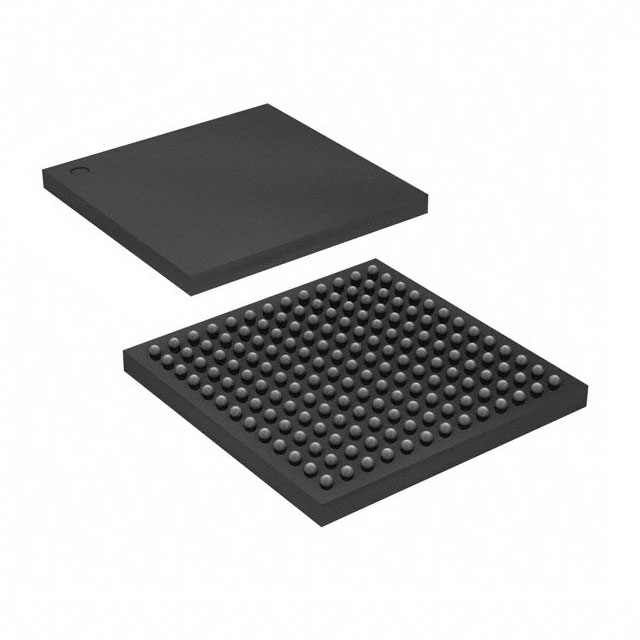

MK65FX1M0CAC18R

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.71V~3.6V 180MHz 256KB FLASH 1MB DMA,I²S,LVD,POR,PWM,WDT 内部 116 1 1.71V 3.6V 180MHz CANbus,EBI,EMI,Ethernet,I2C,IrDA,SD,SPI,UART,USART,USB,USB OTG 4 x 8 32bit ARM® Cortex®-M4 CSP-169 贴片安装,黏合安装 5.63mm*5.5mm*360μm
供应商型号: QNI-MK65FX1M0CAC18R
供应商: NXP直供
标准整包数: 3000
NXP SEMICONDUCTORS 微控制器(MCU) MK65FX1M0CAC18R

MK65FX1M0CAC18R概述


    产品简介


    产品名称:Kinetis K65系列微控制器
    产品类型:
    Kinetis K65系列是一款高性能ARM® Cortex®-M4F微控制器。此系列微控制器专为高性能需求设计,具有广泛的内存选项、强大的外围设备集成能力以及高度灵活性,适用于各种工业控制、汽车电子和物联网(IoT)应用。
    主要功能:
    - 强大的处理性能:最高可达180 MHz主频,集成DSP指令和单精度浮点单元(FPU)。
    - 高级内存配置:最高提供2MB的程序闪存和256KB的SRAM。
    - 多种通信接口:包括双USB、10/100 Mbit/s以太网MAC、CAN总线、UART、SPI、I2C、SDHC等。
    - 安全特性:集成硬件随机数生成器,支持DES、AES和SHA算法加速,提供多级嵌入式闪存安全措施。
    应用领域:
    - 工业自动化控制系统
    - 车载电子系统
    - 物联网设备
    - 便携式医疗设备
    - 智能家居及楼宇自动化系统

    技术参数


    基本参数:
    - 核心性能: 最高180 MHz ARM Cortex-M4F处理器,集成DSP指令和单精度浮点运算单元。
    - 内存配置: 可达2MB的程序闪存,256KB SRAM。
    - 电源要求: 电压范围1.71至3.6V,工作温度范围-40°C到85°C。
    - 通信接口: 支持双USB端口,10/100 Mbit/s以太网MAC,多个串行通信接口(如SPI、I2C、UART等)。
    - 其他功能: 包括定时器、看门狗、电源管理模块、加密引擎、模拟信号接口等。
    详细技术参数:
    - 系统时钟频率:高达180 MHz。
    - 低功耗模式:支持多种低功耗模式(如VLPS、VLLSx等),以满足不同应用场景下的能耗需求。
    - 外设集成:包含两个16位SAR ADC、两个12位DAC、四个模拟比较器(CMP)、10/100 Mbit/s以太网MAC等。
    - 存储保护:具备多主控存储器保护单元。
    - 数据接口:包括双USB端口、UART、SPI、I2C等。
    - 时钟源:提供多种时钟源选择,支持从32 kHz到32 MHz的不同晶振或外部时钟输入。
    - 电源管理:支持USB供电和电池供电模式,确保不同应用场合的适应性。
    - 其他特性:具有硬件加密、数字签名和随机数生成功能,保障数据的安全性。

    产品特点和优势


    产品优势:
    - 卓越性能: K65系列采用ARM Cortex-M4F内核,最高可运行于180 MHz频率,具备强大的处理能力和优异的数据处理速度。
    - 丰富的接口: 除了常规接口外,还支持双USB接口、10/100 Mbit/s以太网接口,以及多个I2C、SPI和UART接口,极大丰富了设备的通信能力。
    - 灵活的内存配置: 提供从1.25 MB到2 MB的程序闪存以及固定256 KB的SRAM,确保足够的存储空间。
    - 强大安全功能: 内置硬件随机数生成器,支持DES、AES、SHA等安全算法加速,确保数据安全性。
    - 宽广的工作环境: 能够在-40°C至85°C的宽泛温度范围内稳定工作,适用于严苛环境下的应用。

    应用案例和使用建议


    应用案例:
    Kinetis K65系列被广泛应用于需要高计算能力、多功能接口和强安全性的应用中。例如:
    - 在工业控制系统中,可以作为主控制器或子控制器,进行复杂的数据采集、处理和控制任务。
    - 在汽车电子领域,用于实现车载信息娱乐系统、动力管理系统等。
    - 在智能家居设备中,提供强大的处理器能力以支持复杂的家庭自动化场景。
    - 在智能穿戴设备中,提供高效的能量管理和高精度传感信号处理。
    使用建议:
    - 系统设计优化: 在设计时应充分考虑功耗和散热因素,以延长设备使用寿命。使用高效的电源管理策略和适当的散热设计有助于保持设备稳定运行。
    - 软件开发注意事项: 开发时需关注内存管理,合理利用闪存和SRAM,避免资源浪费。同时,使用官方开发工具和库函数能够更有效地发挥K65系列的性能。
    - 测试与验证: 在设计完成后,进行严格的测试和验证,确保在不同的工作环境下设备都能稳定运行。通过使用NXP提供的测试工具和方法可以帮助提高测试效率。

    兼容性和支持


    兼容性:
    Kinetis K65系列与其他标准的电子元件和设备高度兼容,可以通过常见的串行接口(如SPI、I2C、UART)轻松连接和控制其他设备。它提供了广泛的外围设备接口,使其易于与其他外设无缝集成。
    支持:
    NXP公司为K65系列提供了详尽的技术文档、开发工具和客户支持服务。如果在使用过程中遇到问题,可以通过访问NXP官网获得技术支持和帮助。此外,NXP还提供了在线社区论坛,供开发者和技术人员交流经验。

    常见问题与解决方案


    常见问题:
    - 启动时出现问题: 确保电源电压正确且符合规定范围,检查时钟设置是否正常,重置电路是否有效。
    - 通信错误: 确认所有相关接口引脚已正确连接,检查波特率和数据格式设置,必要时重新配置或更换电缆。
    - 闪存写入失败: 检查供电电压是否稳定,确保闪存操作时序正确,如有必要可以尝试降低时钟频率。
    - ADC转换不准确: 确认ADC参考电压是否正确,检查模拟信号输入路径是否有干扰,调整增益和偏移设置。
    - 外设初始化失败: 确认外围设备的使能寄存器已经正确设置,复位相关外设后重新初始化,必要时更新固件版本。
    解决办法:
    - 严格按照手册上的指导进行调试,确保每一步操作无误。
    - 使用专业的调试工具和示波器进行实时监控,以便快速定位问题所在。
    - 如果可能的话,参考其他成功案例的经验来调整和优化自己的设计。
    - 若问题依然存在,请联系NXP技术支持获取进一步的帮助和支持。

    总结和推荐


    综合评估:
    Kinetis K65系列微控制器凭借其卓越的处理性能、丰富而灵活的接口、强大的安全特性和广泛的适用范围,在众多高性能应用场景中表现出色。其出色的硬件设计、完善的软件支持和详尽的技术文档使其成为许多工业和消费电子产品开发的理想选择。
    推荐结论:
    对于追求高性能和多功能性的应用,特别是那些需要强大处理能力、多种通信接口以及可靠安全性的场景,强烈推荐使用Kinetis K65系列微控制器。

MK65FX1M0CAC18R参数

参数
最大时钟频率 180MHz
振荡器类型 内部
速度 180MHz
EEPROM大小 4 x 8
程序存储器大小 1MB
程序存储器类型 FLASH
RAM大小 256KB
核心处理器 ARM® Cortex®-M4
外设 DMA,I²S,LVD,POR,PWM,WDT
内核数 1
数据转换器 -
I/O数量 116
数据总线宽度 32bit
最大工作供电电压 3.6V
最小工作供电电压 1.71V
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,SD,SPI,UART,USART,USB,USB OTG
电压-电源(Vcc/Vdd) 1.71V~3.6V
长*宽*高 5.63mm*5.5mm*360μm
通用封装 CSP-169
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

MK65FX1M0CAC18R厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MK65FX1M0CAC18R数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS MK65FX1M0CAC18R MK65FX1M0CAC18R数据手册

MK65FX1M0CAC18R封装设计

查看详情并下载
Symbol
Footprint
3D Model
