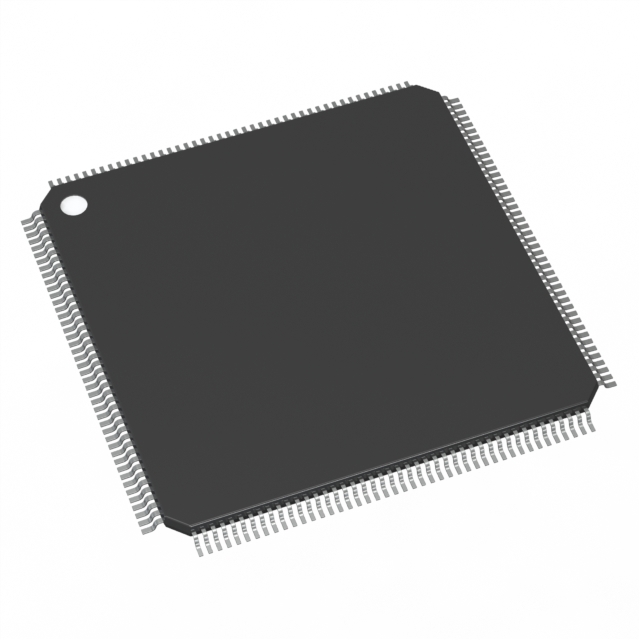

FS32K148HFT0MLUT

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.7V~5.5V 80MHz 256KB FLASH 2MB I²S,POR,PWM,WDT 内部 2.7V 5.5V 80MHz CANbus,Ethernet,FlexIO,I2C,LINbus,SPI,UART,USART 4 x 8 A/D 32x12b,D/A 1x8b 32bit ARM® Cortex®-M4F LQFP-176
供应商型号: 771-FS32K148HFT0MLUT
供应商: Mouser
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) FS32K148HFT0MLUT

FS32K148HFT0MLUT概述

    S32K1xx系列电子元器件产品手册

    1. 产品简介


    产品类型:
    S32K1xx系列包含S32K116、S32K118、S32K142、S32K142W、S32K144、S32K144W、S32K146、S32K148等多种型号。这些微控制器(MCU)是高性能、低功耗的汽车级处理器,专为满足现代汽车及工业自动化应用的需求而设计。
    主要功能:
    - 高性能Arm® Cortex™-M4F和Arm® Cortex™-M0+内核,最高可运行于112MHz频率,支持浮点运算和数字信号处理(DSP)。
    - 丰富的存储资源,包括高达2MB的闪存和256KB的SRAM,支持EEPROM仿真功能。
    - 多种低功耗模式,如HSRUN、RUN、STOP、VLPR、VLPS等,有助于优化能源效率。
    应用领域:
    S32K1xx系列广泛应用于汽车电子、工业自动化、医疗设备、智能家居等领域,特别适用于需要高性能计算能力和低功耗的应用场合。

    2. 技术参数


    电压范围:
    - 运行时电压范围:2.7 V至5.5 V
    - 环境温度范围:HSRUN模式下为-40 °C至105 °C;RUN模式下为-40 °C至150 °C
    核心规格:
    - Arm Cortex-M4F/M0+内核,最高支持112MHz频率,每MHz可达1.25 Dhrystone MIPS
    - 支持Thumb®-2指令集架构
    - 单精度浮点运算单元(FPU)
    时钟接口:
    - 快速外部振荡器(SOSC)支持4 MHz至40 MHz
    - 内部快速RC振荡器(FIRC)运行频率为48 MHz
    - 慢速内部RC振荡器(SIRC)运行频率为8 MHz
    - 低功耗振荡器(LPO)运行频率为128 kHz
    电源管理:
    - 包括HSRUN、RUN、STOP、VLPR、VLPS在内的多种电源管理模式
    - 内置功率管理控制器(PMC),具有出色的能源效率
    内存与内存接口:
    - 高达2MB的程序闪存,内置ECC
    - 64KB的FlexNVM用于数据闪存,也支持EEPROM仿真功能
    - 最高可达256KB的SRAM,也内置ECC
    - 配备4KB的FlexRAM,可以作为SRAM或EEPROM仿真使用
    - 最多支持4KB的代码缓存,以减少内存访问延迟的影响
    - 支持QuadSPI,带有HyperBus™支持
    模拟模块:
    - 集成两个12位模数转换器(ADC),每个模块最多支持32个模拟输入通道
    - 内置模拟比较器(CMP),带8位数字到模拟转换器(DAC)
    通信接口:
    - 多达三个低功耗通用异步收发器(LPUART/LIN)模块,支持直接内存访问(DMA)
    - 多达三个低功耗串行外设接口(LPSPI)模块,支持DMA
    - 多达两个低功耗I2C(LPI2C)模块,支持DMA
    - 多达三个FlexCAN模块(支持可选的CAN-FD协议)
    - FlexIO模块用于模拟多种通信协议和外设
    - 最多一个10/100Mbps以太网接口,支持IEEE1588协议
    安全与可靠性:
    - 加密服务引擎(CSEc)实现了一系列加密功能
    - 128位唯一识别号(ID)
    - ECC校验码保护闪存和SRAM
    - 系统内存保护单元(System MPU)
    - CRC模块
    - 内部看门狗(WDOG)
    - 外部看门狗监控器(EWM)模块
    定时与控制:
    - 最多八个独立的16位FlexTimers(FTM)模块,提供最多64个标准通道(输入/输出/脉冲宽度调制PWM)
    - 一个16位低功耗计时器(LPTMR)
    - 两个可编程延迟块(PDB)
    - 一个32位低功耗中断计时器(LPIT),具有4个通道
    - 32位实时时钟(RTC)
    封装选项:
    - 32针QFN,48针LQFP,64针LQFP,100针LQFP,100针MAPBGA,144针LQFP,176针LQFP

    3. 产品特点和优势


    主要特点:
    - 高性能ARM架构:采用双核设计,包含一个Arm® Cortex™-M4F 32位CPU和一个Arm® Cortex™-M0+ 32位CPU。
    - 丰富的接口:集成多种高速通信接口(如CAN、LIN、I2C、SPI等),以及高性能模拟接口(如ADC、CMP、DAC等)。
    - 高度集成的安全机制:包含CSEc(Secure Hardware Extension)、硬件加速加密功能和安全内存区域保护等。
    - 低功耗管理:提供多种低功耗模式,以最大限度地降低能耗。
    优势:
    - 该系列MCU具备高性价比、优异的能源效率和广泛的接口配置,适用于高性能计算、实时控制以及复杂系统的开发需求。
    - 出色的安全性措施,能够满足严苛的行业标准和认证要求。
    - 强大的存储能力、丰富的外设资源以及完善的外围支持,使其能够轻松应对各种复杂的工业和汽车应用环境。

    4. 应用案例和使用建议


    应用案例:
    S32K1xx系列MCU已在众多汽车和工业应用中得到了成功部署,例如:
    - 汽车信息娱乐系统,其中包含多屏显示、车载导航、语音识别等功能;
    - 工业自动化生产线,需要实时数据采集和快速响应控制指令;
    - 医疗监测设备,要求长时间稳定可靠的数据传输和处理。
    使用建议:
    - 在使用过程中,建议根据具体应用需求合理选择电源管理和电源电压设置,以确保设备在最佳状态下运行。
    - 设计时应注意散热管理,特别是在高性能模式下工作时,确保适当的冷却措施以维持较低的工作温度。
    - 利用MCU的内部调试功能(如SWD、JTAG)进行系统验证和故障排查。

    5. 兼容性和支持


    兼容性:
    - 该系列MCU具有强大的兼容性,能够无缝对接多种外设和现有系统。
    - 支持通过I2C、SPI、CAN等多种总线与其他设备进行通信,确保广泛的互联性。
    技术支持:
    - 提供NXP官方的技术文档、开发工具和支持软件,帮助开发者快速上手并解决问题。
    - 用户还可以通过NXP的官方渠道获取进一步的技术支持和服务。

    6. 常见问题与解决方案


    常见问题与解决方法:
    1. 无法正常启动: 检查电源电压和接线是否正确连接,确保外部电源和电路均符合要求。
    2. 程序运行异常: 可能由于时钟配置不当,需要检查系统时钟配置是否正确。
    3. ADC性能下降: 检查输入信号是否符合要求,避免干扰信号的引入。
    4. 存储器写入失败: 确保足够的供电稳定性,避免瞬时断电或电压波动。
    5. 低功耗模式切换问题: 仔细查看相关寄存器配置和时序参数,确保正确的状态迁移。

    7. 总结和推荐


    总结:
    S32K1xx系列微控制器提供了强大的性能、灵活的接口以及可靠的能源管理机制,使其成为多种汽车及工业应用的理想选择。凭借其广泛的用途和先进的技术特性,该系列芯片能够满足从入门级到高端市场的多样化需求。
    推荐:
    对于正在寻找高性能、低功耗且具备丰富外设资源的微控制器的应用项目,S32K1xx系列MCU是一个极佳的选择。无论是在汽车、工业控制还是其他需要强大计算能力的应用场景中,它都能够表现出色。

FS32K148HFT0MLUT参数

参数
程序存储器大小 2MB
数据总线宽度 32bit
RAM大小 256KB
速度 80MHz
核心处理器 ARM® Cortex®-M4F
EEPROM大小 4 x 8
I/O数量 -
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 2.7V~5.5V
最大工作供电电压 5.5V
接口类型 CANbus,Ethernet,FlexIO,I2C,LINbus,SPI,UART,USART
外设 I²S,POR,PWM,WDT
最大时钟频率 80MHz
振荡器类型 内部
内核数 -
数据转换器 A/D 32x12b,D/A 1x8b
最小工作供电电压 2.7V
通用封装 LQFP-176
应用等级 汽车级
零件状态 在售
包装方式 托盘

FS32K148HFT0MLUT厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32K148HFT0MLUT数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS FS32K148HFT0MLUT FS32K148HFT0MLUT数据手册

FS32K148HFT0MLUT封装设计

查看详情并下载
Symbol
Footprint
3D Model
