首页  >  产品百科  >  FS32K148HRT0VLQR

FS32K148HRT0VLQR

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.7V~5.5V 80MHz 256KB FLASH 2MB I2S,POR,PWM,WDT 内部 128 1 CANbus,Ethernet,FlexIO,I2C,LINbus,SPI,UART,USART 4 x 8 32bit ARM® Cortex®-M4F LQFP-144 贴片安装,黏合安装
供应商型号: QNF-FS32K148HRT0VLQR
供应商: NXP直供
标准整包数: 500

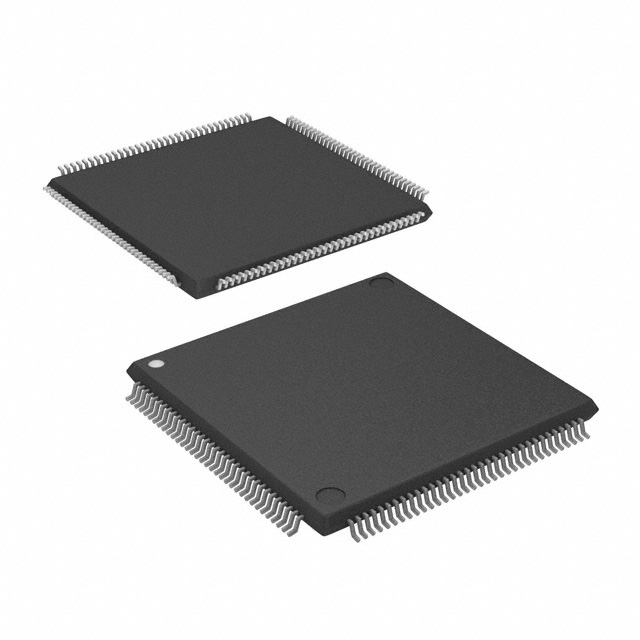

NXP SEMICONDUCTORS 微控制器(MCU) FS32K148HRT0VLQR

FS32K148HRT0VLQR概述


    产品简介


    S32K1xx系列微控制器是NXP半导体推出的一款高性能嵌入式处理器。它基于Arm® Cortex-M4F和Cortex-M0+核心,提供32位处理能力,适用于广泛的工业控制、汽车电子、消费电子及物联网(IoT)领域。该系列产品具备高集成度、低功耗和卓越的实时性能,能够满足复杂嵌入式系统的多种需求。

    技术参数


    S32K1xx系列微控制器的主要技术参数如下:
    - 电压范围:2.7 V至5.5 V
    - 工作温度范围:
    - HSRUN模式:-40°C至105°C
    - RUN模式:-40°C至125°C
    - CPU核心:
    - 支持高达112 MHz的频率
    - 配备单精度浮点运算单元(FPU)
    - 集成数字信号处理器(DSP)
    - 具备可配置的嵌套向量中断控制器(NVIC)
    - 时钟接口:
    - 快速外部振荡器(SOSC),最高可达40 MHz
    - 快速内部RC振荡器(FIRC),频率为48 MHz
    - 慢速内部RC振荡器(SIRC),频率为8 MHz
    - 低功耗振荡器(LPO),频率为128 kHz
    - 系统锁相环(SPLL):高达112 MHz(HSRUN)
    - 电源管理:
    - 多种低功耗模式:HSRUN、RUN、STOP、VLPR、VLPS
    - 钟门控和低功耗操作支持
    - 内存和内存接口:
    - 最多2 MB程序闪存存储器
    - 64 KB FlexNVM,用于数据闪存存储和EEPROM仿真
    - 最多256 KB SRAM
    - 最多4 KB FlexRAM,可作为SRAM或EEPROM仿真使用
    - 最多4 KB代码缓存
    - QuadSPI支持,具备HyperBus™支持
    - 模拟模块:
    - 两个12位模数转换器(ADC),每模块最多32通道
    - 带有8位数模转换器(DAC)的模拟比较器(CMP)
    - 通信接口:
    - 最多三个低功耗通用异步收发器(LPUART/LIN)模块
    - 最多三个低功耗串行外设接口(LPSPI)模块
    - 最多两个低功耗I²C(LPI2C)模块
    - 最多三个FlexCAN模块(可选CAN-FD支持)
    - FlexIO模块,用于协议和外设的仿真(如UART、I²C、SPI、I²S、LIN、PWM等)
    - 一个10/100Mbps以太网模块(带IEEE1588支持)和两个同步音频接口(SAI)模块
    - 调试功能:
    - 串行线JTAG调试端口(SWJ-DP)
    - 调试观察点和跟踪(DWT)
    - 仪器追踪宏单元(ITM)
    - 测试端口接口单元(TPIU)
    - 闪存修补和断点(FPB)单元
    - 人机界面:
    - 最多156个GPIO引脚,具有中断功能
    - 非屏蔽中断(NMI)

    产品特点和优势


    S32K1xx系列微控制器的独特功能和优势如下:
    - 高性能:强大的32位Arm® Cortex-M4F和Cortex-M0+内核,支持高达112 MHz的工作频率。
    - 丰富接口:配备多种通信接口,包括UART、SPI、I²C、CAN等,便于连接不同类型的外围设备。
    - 灵活存储:具有多种存储选项,包括FlexRAM、FlexNVM和QuadSPI接口,增强了数据处理和存储的灵活性。
    - 高集成度:集成了丰富的硬件功能,如ADC、CMP、加密引擎等,简化了设计复杂性。
    - 低功耗:多种低功耗模式,适用于电池供电的应用。
    - 安全特性:具备多种安全机制,如加密服务引擎(CSEc)、ECC、MPU等,保障系统安全。

    应用案例和使用建议


    S32K1xx系列微控制器适用于多种应用场景,例如:
    - 工业自动化:用于电机控制、传感器数据采集和传输等。
    - 汽车电子:用于车身控制系统、动力总成控制等。
    - 消费电子:用于智能家电、健康监测设备等。
    - 物联网:用于智能家居、智能城市等应用。
    使用建议:
    - 在设计过程中,合理配置低功耗模式,降低系统整体功耗。
    - 利用其丰富的通信接口,选择合适的接口进行通信,提高系统的灵活性和可靠性。
    - 结合FlexRAM和FlexNVM的功能,实现高效的数据存储和访问。

    兼容性和支持


    S32K1xx系列微控制器支持与多种其他电子元器件和设备的兼容性。NXP提供了完整的开发工具链支持,包括:
    - NXP S32 Design Studio:提供集成开发环境(IDE),支持GCC、IAR和GHS等编译器。
    - 软件开发套件(SDK):简化软件开发过程。
    - 支持团队:提供技术支持,帮助解决设计和应用中的问题。

    常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题1:在HSRUN模式下,尝试执行CSEc或EEPROM写入/擦除操作时触发错误标志。
    - 解决方案:切换到RUN模式(80 MHz),再执行这些操作。
    - 问题2:系统启动时发现外部时钟不稳定。
    - 解决方案:检查并确保外部时钟源的稳定性和正确连接。
    - 问题3:内存访问速度慢。
    - 解决方案:使用QuadSPI接口,提高数据传输速率。

    总结和推荐


    S32K1xx系列微控制器是一款性能强大、功能全面且易于使用的微控制器。它具备高集成度、低功耗和出色的实时性能,适用于多种应用场景。其丰富的通信接口、强大的安全性特性和良好的兼容性使其成为理想的嵌入式系统解决方案。
    推荐使用:鉴于其出色的性能和丰富的功能,我们强烈推荐S32K1xx系列微控制器应用于需要高性能和低功耗的工业、汽车电子及物联网等领域。

FS32K148HRT0VLQR参数

参数
外设 I2S,POR,PWM,WDT
最大时钟频率 -
RAM大小 256KB
最大工作供电电压 -
I/O数量 128
数据转换器 -
核心处理器 ARM® Cortex®-M4F
EEPROM大小 4 x 8
数据总线宽度 32bit
电压-电源(Vcc/Vdd) 2.7V~5.5V
程序存储器类型 FLASH
程序存储器大小 2MB
最小工作供电电压 -
振荡器类型 内部
内核数 1
速度 80MHz
接口类型 CANbus,Ethernet,FlexIO,I2C,LINbus,SPI,UART,USART
通用封装 LQFP-144
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FS32K148HRT0VLQR厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32K148HRT0VLQR数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS FS32K148HRT0VLQR FS32K148HRT0VLQR数据手册

FS32K148HRT0VLQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 9.6 ¥ 81.6
2500+ $ 9.4464 ¥ 80.2944
5000+ $ 9.216 ¥ 78.336
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 40800
