OM13082UL

厂牌: NXP SEMICONDUCTORS
产品描述: General Purpose Shield Board
供应商型号: 2465061
供应商: element14
标准整包数: 1
NXP SEMICONDUCTORS 可编程逻辑器件开发套件 OM13082UL

OM13082UL概述

    LPC General Purpose Shield 技术手册解析

    产品简介

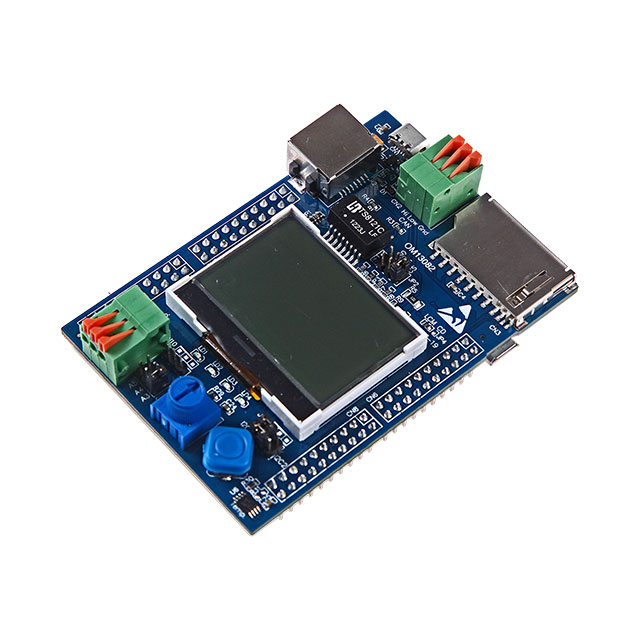

    LPC General Purpose Shield 是一款由 NXP 公司设计的多功能扩展板,旨在与 NXP 的 LPCXpresso 系列微控制器开发板配合使用,提供对多种常用外设的便捷访问。该扩展板能够插接到 LPCXpresso V2、V3 和 MAX 系列开发板的上层扩展连接器上,扩展功能丰富,适用于各种嵌入式应用。

    技术参数


    - 显示器: 128x64 LCD点阵显示屏,通过SPI接口连接
    - LED和控制: 4个用户LED和5位置摇杆,由NXP的PCA9535BS I2C端口扩展器控制
    - 温度传感器: NXP的LM75D I2C温度传感器
    - 惯性测量单元: Bosch的BMI160(三轴加速度计和三轴陀螺仪),通过I2C接口连接
    - 其他外设: 电位计、SD/MMC卡槽(需要具备SDIO接口的LPCXpresso V3板)、以太网RJ45接口(需要具备PHY的LPCXpresso V3板)及磁芯、CAN终端块(需要具备CAN接口的LPCXpresso V3板)、Micro USB B接口(需要具备USB支持的LPCXpresso V3板)
    - 工作环境: 推荐工作环境温度为0到70摄氏度
    - 重量: 1.6盎司
    - 尺寸: 86 x 61毫米(包含连接器)

    产品特点和优势


    LPC General Purpose Shield 的优势在于其丰富的集成外设。不仅包含了常见的显示和输入输出设备,还集成了高性能的传感器,这使得该扩展板非常适合进行各种嵌入式系统的开发。此外,由于其广泛的功能和兼容性,它能够快速实现复杂的项目,从而节省开发时间和成本。

    应用案例和使用建议


    - 智能家居系统: 可以使用此扩展板连接各种传感器,如温度传感器和加速度计,用于监测家庭环境。
    - 工业控制系统: 利用其丰富的输入/输出接口,可以构建复杂的数据采集和控制系统。
    - 消费电子产品: 如健康监测设备等,利用其内置的传感器来收集人体生理数据。
    对于使用过程中可能遇到的问题,建议开发者首先参考官方文档和开发资料,确保硬件连接正确,软件配置适当。此外,针对不同的应用场合,合理选择和调整供电方式、接口配置等也是十分必要的。

    兼容性和支持


    - 兼容性: LPC General Purpose Shield 连接器比 LPCXpresso V2 和 MAX 板上的针脚多,但这些板仍然可以使用该扩展板,不过某些功能可能会受限。
    - 驱动和支持: 目前已有针对 LPCXpresso 板的 LPCOpen 软件包,并且正在开发用于 LPC General Purpose Shield 的示例程序。具体信息请参阅 http://www.lpcware.com/lpcopen。

    常见问题与解决方案


    1. Q:如何将LCD显示器与扩展板正确连接?
    A:确保SPI接口正确连接,并按照文档指导设置正确的初始化代码。
    2. Q:传感器读数不准确怎么办?
    A:检查传感器接线是否正确,确保电源供应稳定,并根据需要校准传感器。
    3. Q:找不到配套的驱动怎么办?
    A:可以尝试在 http://www.lpcware.com/lpcopen 查找最新的驱动更新或联系技术支持。

    总结和推荐


    LPC General Purpose Shield 是一款非常实用的多功能扩展板,特别适合从事嵌入式系统开发的专业人士。它强大的功能、广泛的兼容性和良好的技术支持使其在市场上具有很高的竞争力。强烈推荐给需要多功能外设支持的开发者们。

OM13082UL参数

参数
零件状态 停产
包装方式 盒装

OM13082UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM13082UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 可编程逻辑器件开发套件 NXP SEMICONDUCTORS OM13082UL OM13082UL数据手册

OM13082UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
