NAU88C22YG

产品分类: 音频接口芯片
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 24-bit Stereo Audio Codec with Speaker Driver
供应商型号: 31M-NAU88C22YG
供应商: 云汉优选
标准整包数: 1

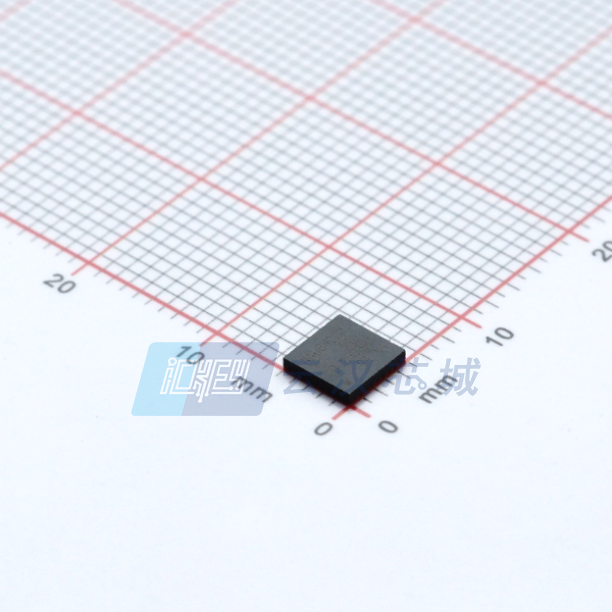

NUVOTON TECHNOLOGY/台湾新唐科技 音频接口芯片 NAU88C22YG

NAU88C22YG概述

    NAU88C22 24-bit Stereo Audio Codec with Speaker Driver

    产品简介


    NAU88C22是一款低功耗、高性能的音频编解码器(CODEC),适用于便携式及通用音频应用。除了高精度的24位立体声ADC和DAC之外,此器件还集成了多种附加功能,简化了完整音频系统解决方案的实施。NAU88C22包含扬声器驱动器、耳机驱动器和差分或立体线路输出驱动器,并集成了用于立体差分麦克风的前置放大器,显著减少了外部组件的需求。此外,它还提供分数PLL,能够利用任何常见的系统时钟(8MHz至33MHz)准确生成任何音频采样率。

    技术参数


    - 模拟信号转换
    - ADC全标输入信号电压范围:1.0 Vrms
    - ADC信噪比(SNR):89 dB
    - ADC总谐波失真(THD+N):-78 dB
    - 数字信号转换
    - DAC信噪比(SNR):89 dB
    - DAC总谐波失真(THD+N):-84 dB
    - 电源规格
    - 模拟电源电压范围:2.5V 至 3.6V
    - 数字核心电源电压范围:1.7V 至 3.6V
    - 功率能力
    - 扬声器BTL输出对和两个辅助线路输出可以使用5V电源来提高输出功率能力,使得NAU88C22可以驱动一个1瓦特的外部扬声器。
    - 环境条件
    - 工作温度范围:-40°C 至 +85°C

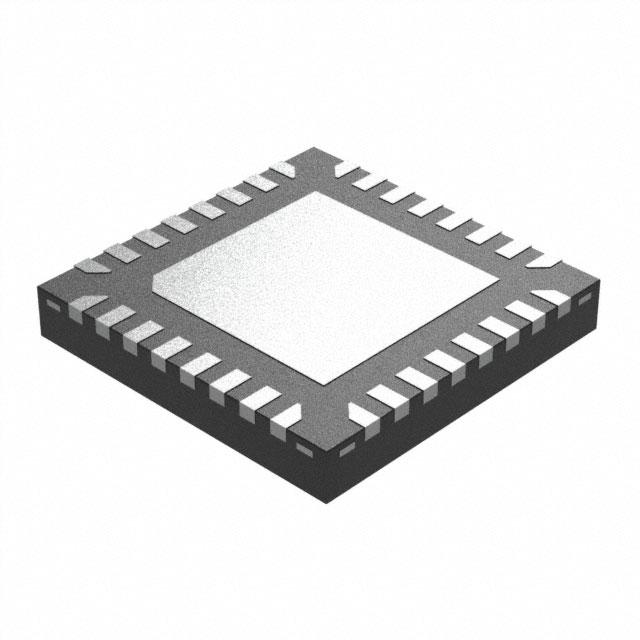

    - 封装规格
    - 封装类型:32-lead QFN
    - 材质:RoHS,绿色环保材料

    产品特点和优势


    NAU88C22的显著特点是其高度集成的功能。其中包括:
    - 集成的24位立体声ADC和DAC,具有高信噪比(SNR)和低总谐波失真(THD+N)。
    - 内置的BTL扬声器驱动器和耳机驱动器,能够在不同负载条件下提供出色的音频输出。
    - 集成的DSP功能,如5频带均衡器和3D音效增强器,使音频处理更加灵活。
    - 支持广泛的音频接口标准,如PCM和I2S,以确保与其他音频设备的兼容性。
    - 高度可配置的电源管理和动态功率节约模式,使其适用于各种电池供电的便携式设备。

    应用案例和使用建议


    NAU88C22广泛应用于个人媒体播放器、智能手机、导航设备、便携游戏机、摄像机、数码相机和便携电视等设备中。例如,在便携式媒体播放器中,NAU88C22可以通过其强大的扬声器驱动器提供清晰的音质,并通过内置的麦克风前放和均衡器实现高质量的录音功能。在智能手机中,它可以用作高质量的耳机驱动器,提供丰富的音频体验。
    使用建议:
    - 确保电源稳定,特别是在使用Boost模式时要特别注意VDDSPK的设置。
    - 利用软件控制的功率节约模式,根据实际需求调整电源管理策略。
    - 注意外部组件的选择,确保与NAU88C22的接口匹配,特别是对于麦克风偏置和输入阻抗的选择。

    兼容性和支持


    NAU88C22支持多种标准音频接口,如PCM和I2S,这使得它可以方便地与各种音频设备和处理器兼容。制造商提供了详尽的技术文档和支持资源,确保用户能够顺利地进行开发和调试。

    常见问题与解决方案


    - 问题1:如何配置内部寄存器?
    - 解决方法:参照数据手册中的寄存器映射表,通过I2C或SPI接口进行编程配置。

    - 问题2:设备启动时无法正常工作?
    - 解决方法:检查电源电压是否正确,确保所有必要的引脚已连接,并确认没有错误的初始化顺序。

    - 问题3:音频输出有噪音?
    - 解决方法:检查模拟地和数字地是否正确分离,同时确认输入信号的质量,必要时调整DSP设置。

    总结和推荐


    NAU88C22是一款优秀的音频编解码器,集成了丰富的功能和高性能的音频处理能力,适用于多种便携式和固定式音频设备。其强大的集成能力和灵活的配置选项使其成为许多设计的理想选择。建议在开发便携式音频产品时考虑使用NAU88C22。

NAU88C22YG参数

参数
通用封装 WFQFN-32(EP)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

NAU88C22YG数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 音频接口芯片 NUVOTON TECHNOLOGY/台湾新唐科技 NAU88C22YG NAU88C22YG数据手册

NAU88C22YG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.8
10+ ¥ 5.78
30+ ¥ 4.9508
100+ ¥ 4.1944
500+ ¥ 3.5
1000+ ¥ 3.4
库存: 3179
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 6.8
直接购买
加入购物车
