NAU8820YG

产品分类: 音频接口芯片
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: Audio Codec with 2-wire Interface Control Interface
供应商型号: ZT-NAU8820YG
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 音频接口芯片 NAU8820YG

NAU8820YG概述

    # emPowerAudio™ NAU8820 技术手册

    产品简介


    emPowerAudio™ NAU8820 是一款专为便携式应用设计的低功耗、高性能音频编解码器(CODEC),集成了高精度的24位立体声音频模数转换器(ADC)和数模转换器(DAC),以及丰富的附加功能模块,旨在简化完整的音频系统解决方案的设计与实施。此芯片配备了耳机驱动器、差分或立体声线路输出,并集成了立体声差分麦克风前置放大器,显著减少了外部组件的需求。此外,NAU8820 提供了多个数字信号处理(DSP)功能模块,例如5带均衡器、3D音效增强器、自动电平控制以及播放路径限幅器等,进一步提升了其多功能性和适用性。这款芯片广泛应用于个人媒体播放器、智能手机、导航设备、便携游戏机、摄像机、数码相机、便携电视以及立体蓝牙耳机等领域。

    技术参数


    以下是NAU8820的关键技术规格:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | DAC信噪比 | 精度高达94dB 94 dB |
    | ADC信噪比 | 精度高达90dB 90 dB |
    | 耳机驱动输出功率 | 每通道40mW(16Ω负载) | mW |
    | 内置编程增益放大器 | 支持多级增益调节
    | 线路输入和高电流输出 | 提供稳定高效的音频信号传输
    | 内置锁相环(PLL) | 可精确生成所需的音频采样率时钟
    | 集成DSP | 包括5带均衡器、3D音效增强、自动电平控制等功能
    | 音频接口 | 支持PCM和I²S标准协议
    | 支持的采样率 | 从8kHz到48kHz | kHz |
    | 工作温度范围 | -40°C 至 +85°C | °C |

    产品特点和优势


    NAU8820凭借其卓越的性能和多样化功能,在音频处理领域具备显著优势:
    - 低功耗设计:提供从1.65V至3.6V的宽泛供电范围,特别适合电池供电的便携设备;
    - 集成化程度高:集成了耳机驱动器、麦克风前置放大器、高电流线路输出等多种功能,极大减少了外围电路的设计复杂度;
    - 先进的DSP功能:包含5带均衡器、3D音效增强、自动电平控制等,可显著提升音频体验;
    - 灵活的操作模式:支持主/从两种模式切换,适应不同应用场景需求;
    - 高可靠性:AEC-Q100认证确保了该产品的质量和耐用性。

    应用案例和使用建议


    应用案例
    NAU8820适用于多种消费类电子产品,如:
    - 个人媒体播放器:通过集成的耳机驱动和高保真DAC,提供清晰流畅的音频输出;
    - 智能手机:利用其小型化封装和低功耗特性,满足现代智能设备对紧凑设计的需求;
    - 便携游戏机:结合高电流输出能力和灵活的DSP选项,为玩家带来沉浸式的听觉享受。
    使用建议
    为了充分发挥NAU8820的优势,建议如下:
    1. 合理选择供电电压:根据具体应用选择合适的电源电压(如3.3V或5.0V),以获得最佳性能;
    2. 优化信号路径配置:通过内置的ADC和DAC混合路由机制,实现音频信号的高效传递;
    3. 利用DSP功能:针对不同的音频源启用适当的DSP功能(如5带均衡器、3D音效增强),以达到理想的听感效果;
    4. 注意启动时序:在启用耳机或扬声器前,确保至少延迟250ms以避免“POP声”。

    兼容性和支持


    NAU8820支持主流的PCM和I²S数字音频接口,能够轻松融入现有的音频系统架构。制造商提供了详尽的技术文档和支持服务,包括样品测试板、参考设计以及软件开发工具包(SDK),帮助开发者快速上手并完成产品开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动过程中出现“POP声” | 延长启停时延至250ms以上 |
    | 音频质量下降 | 检查供电电压是否符合要求 |
    | 设备过热 | 确保良好的散热设计及适当降额运行 |

    总结和推荐


    综上所述,NAU8820凭借其卓越的性能、强大的功能集成以及高度灵活性,成为音频领域的理想选择。无论是对于个人媒体播放器、智能手机还是其他便携式设备,这款芯片都能提供出色的音质表现和可靠的性能保障。强烈推荐在需要高性能、低功耗且多功能集成的音频应用中采用NAU8820。

NAU8820YG参数

参数
长*宽*高 5mm*5mm*830μm

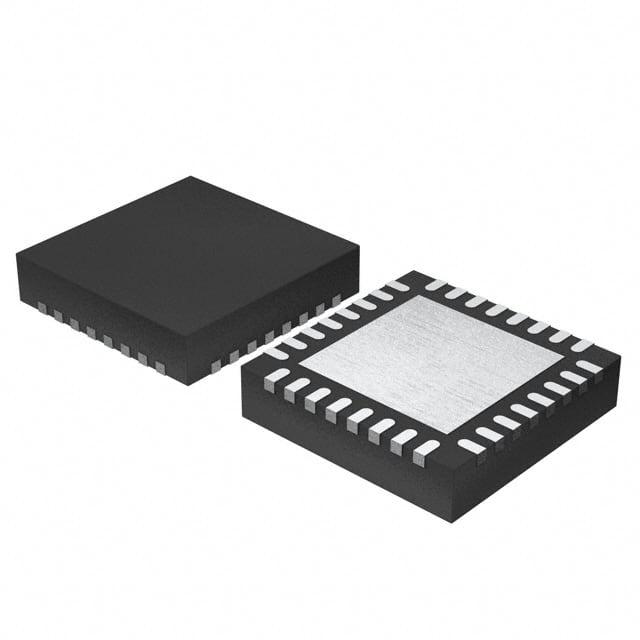

通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

NAU8820YG数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 音频接口芯片 NUVOTON TECHNOLOGY/台湾新唐科技 NAU8820YG NAU8820YG数据手册

NAU8820YG封装设计

查看详情并下载
Symbol
Footprint
3D Model
