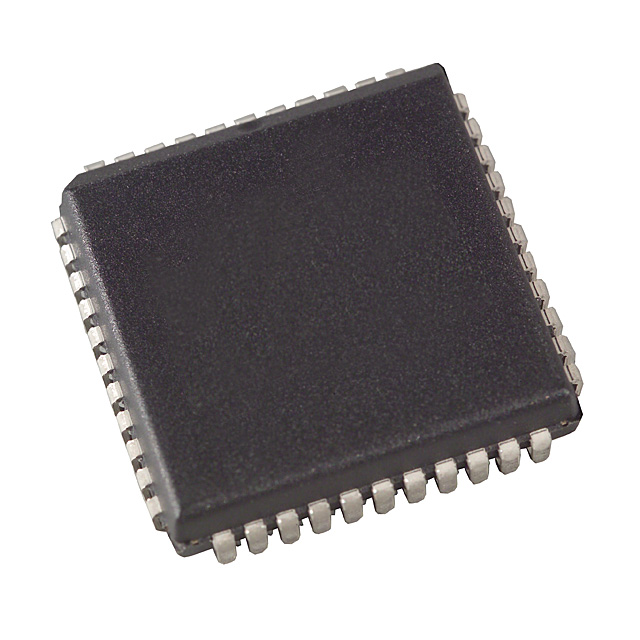

W78E052DPG

产品分类: 微控制器(MCU)
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 2.4V~5.5V 40MHz 2KB FLASH 8KB POR,WDT 外部 36 2.4V 5.5V 40MHz EBI,EMI,UART,USART 8bit 8052 LCC 贴片安装 16.59mm(长度)*16.59mm(宽度)
供应商型号: ZT-W78E052DPG
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) W78E052DPG

W78E052DPG概述

    W78E054D/W78E052D 8-Bit Microcontroller: A Comprehensive Guide

    1. 产品简介


    W78E054D/W78E052D系列是一款8位CMOS微控制器,由华邦电子(Winbond)生产。它具有静态设计,可以处理更宽的频率范围并保持低功耗。该系列与标准的8052指令集完全兼容,为开发人员提供了一个强大且灵活的平台。这些微控制器被广泛应用于各种电子设备中,例如智能家居、工业自动化系统和消费电子产品。

    2. 技术参数


    W78E054D/W78E052D系列的主要技术规格如下:
    - 供电电压范围: 2.4V至5.5V
    - 温度范围: -40°C 至 85°C
    - 内存容量:
    - 程序存储器(Flash EPROM): 16K/8K字节
    - 工作寄存器 RAM: 256字节
    - LDROM: 2K字节
    - I/O端口:
    - 四个8位双向端口(P0、P1、P2、P3)
    - 一个额外的4位可寻址端口P4
    - 定时器/计数器: 三个16位定时器/计数器
    - 中断能力: 8个源,4级优先级
    - 串行端口: 全双工
    - 时钟频率: 40MHz(12T模式),20MHz(6T模式)

    3. 产品特点和优势


    W78E054D/W78E052D系列的特点包括:
    - 静态设计: 支持静态操作,适合电池供电设备。
    - 多电源模式: 包括空闲模式和掉电模式,有助于降低功耗。
    - 快速编程和验证: 内置Flash EPROM支持在系统编程(ISP),方便开发者进行调试和代码更新。
    - 高可靠性: 提供代码保护功能,增强数据安全性。
    - 广泛的兼容性: 与MCS-51指令集兼容,使得移植现有软件变得更加容易。

    4. 应用案例和使用建议


    W78E054D/W78E052D系列微控制器在多种应用中表现出色。以下是一些典型的使用案例:
    - 智能家居: 利用其丰富的I/O端口和定时器,可以轻松实现传感器数据采集、电机控制等功能。
    - 工业自动化: 在复杂控制逻辑的应用中,其高可靠性和多中断处理能力使其成为理想选择。
    - 消费电子: 适用于需要低成本、高性能解决方案的消费电子设备。
    对于开发人员来说,使用建议包括:
    - 尽可能利用内部Flash存储程序以减少外部电路复杂度。
    - 结合外部复位IC提高系统的稳定性。
    - 利用中断管理和多任务处理能力来优化程序结构。

    5. 兼容性和支持


    W78E054D/W78E052D系列提供了广泛的封装选项,包括DIP40、PLCC44、PQFP44、LQFP48和TQFP44。这些不同的封装形式使得它能够适应各种应用需求。华邦电子提供了详尽的技术文档和支持,包括应用笔记和参考设计,帮助开发者更好地理解和使用这款微控制器。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题: 系统无法正常启动。
    - 解决方案: 检查供电电压是否稳定,确保复位引脚连接正确。
    - 问题: 通信速度慢。
    - 解决方案: 调整波特率设置或检查串行通信线路是否有阻抗匹配。
    - 问题: 内存访问异常。
    - 解决方案: 检查内存地址是否在有效范围内,确认程序计数器(PC)是否正确。

    7. 总结和推荐


    综上所述,W78E054D/W78E052D系列微控制器是一款功能强大且灵活的解决方案,适用于各种嵌入式应用。其广泛的兼容性、多电源模式、高可靠性以及便捷的编程工具使其成为许多工程师的理想选择。因此,强烈推荐使用该系列微控制器来开发高效可靠的嵌入式系统。
    希望以上内容能为您提供有价值的参考,如果您有任何其他需求或疑问,欢迎随时联系。

W78E052DPG参数

参数
振荡器类型 外部
程序存储器类型 FLASH
最大时钟频率 40MHz
程序存储器大小 8KB
EEPROM大小 -
数据转换器 -
接口类型 EBI,EMI,UART,USART
I/O数量 36
速度 40MHz
RAM大小 2KB
最小工作供电电压 2.4V
外设 POR,WDT
核心处理器 8052
数据总线宽度 8bit
最大工作供电电压 5.5V
内核数 -
电压-电源(Vcc/Vdd) 2.4V~5.5V
长*宽*高 16.59mm(长度)*16.59mm(宽度)
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 管装

W78E052DPG数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUVOTON TECHNOLOGY/台湾新唐科技 W78E052DPG W78E052DPG数据手册

W78E052DPG封装设计

查看详情并下载
Symbol
Footprint
3D Model
