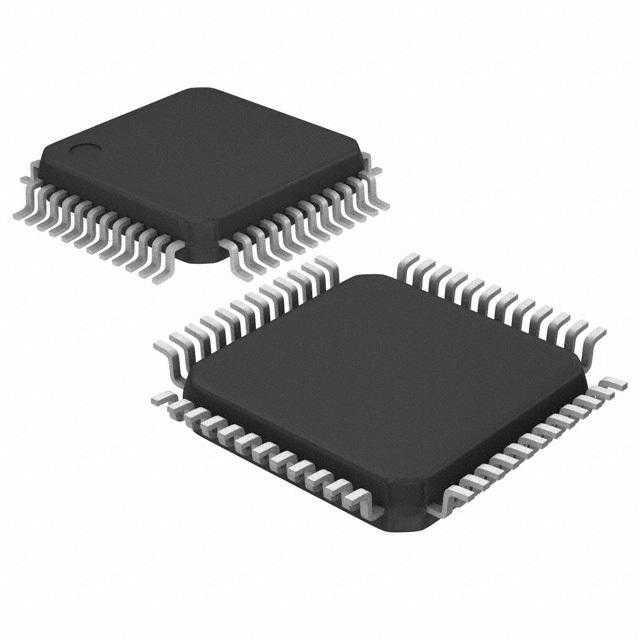

NUC140LD2CN

产品分类: 微控制器(MCU)
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 2.5V~5.5V 50MHz 8KB FLASH 64KB 欠压检测/复位,DMA,I²S,POR,PWM,WDT 内部 31 2.5V 5.5V 50MHz CANbus,I2C,IrDA,LIN,SPI,UART,USART,USB A/D 8x12b 32bit ARM® Cortex®-M0 QFP 7mm*7mm*1.4mm
供应商型号: ZT-NUC140LD2CN
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUC140LD2CN

NUC140LD2CN概述

    NuMicro™ NUC140 32-Bit Microcontroller 技术手册

    产品简介


    NuMicro™ NUC140 是一款高性能的32位微控制器,专为工业控制及需要丰富通信接口的应用而设计。NUC140 采用 ARM® Cortex™-M0 内核,运行频率高达50MHz,具备32K/64K/128K字节嵌入式闪存(Flash)和4K/8K/16K字节嵌入式静态随机存储器(SRAM)。此外,它还提供了一个4K字节的引导加载程序ROM用于在线编程(ISP)。NUC140集成了丰富的外围设备,如定时器、看门狗定时器、实时时钟(RTC)、直接存储器访问控制器(PDMA)、通用异步收发传输器(UART)、串行外设接口(SPI)、集成电路总线(I2C)、集成电路声音(I2S)、脉冲宽度调制器(PWM)定时器、通用输入输出端口(GPIO)、本地互连网络(LIN)、控制器区域网络(CAN)、键盘/鼠标控制器(PS/2)和USB 2.0全速设备。

    技术参数


    - 运行频率: 最高50 MHz
    - 嵌入式闪存: 32K/64K/128K字节
    - 嵌入式SRAM: 4K/8K/16K字节
    - 电源电压范围: 2.0V~3.6V
    - 工作温度范围: -40°C ~ +85°C
    - USB 2.0: 全速(12 Mbps)
    - 内部振荡器频率: 10kHz、22.1184 MHz
    - 外部振荡器频率: 4MHz ~ 24MHz
    - 模拟特性: 包含12位逐次逼近寄存器模数转换器(ADC)、低电压复位控制器、断电检测器(Brown-out Detector)

    产品特点和优势


    - 高性能 ARM® Cortex™-M0 内核:支持高达50 MHz的工作频率,提供32位处理能力,使得NUC140适用于复杂的工业控制和通信应用。
    - 丰富的外设资源:包括多种接口(UART、SPI、I2C、I2S、PWM、RTC、GPIO等),使得NUC140可以灵活应用于各种工业控制场合。
    - 高集成度:单芯片集成多个外设和存储单元,减少了整体系统的复杂性和成本。
    - 低功耗设计:支持多种低功耗模式,降低系统整体功耗,提高能效。

    应用案例和使用建议


    - 工业自动化:NUC140可以用于各种工业自动化控制系统,例如机器人控制系统、工厂自动化等。
    - 智能家居:利用其多接口和高集成度,NUC140可应用于智能家居设备的开发,如智能安防系统、温控系统等。
    - 健康监测设备:结合其12位ADC和低电压复位功能,NUC140适用于健康监测设备,如血压计、血糖仪等。
    使用建议:
    - 在使用USB接口时,确保遵循USB 2.0规范,合理分配USB资源。
    - 利用丰富的外设资源,进行合理的硬件设计,减少额外的辅助电路。
    - 结合多种低功耗模式,根据具体应用需求选择最合适的功耗管理模式。

    兼容性和支持


    - 兼容性:NUC140与其他标准外设如UART、SPI、I2C等完全兼容,可以轻松集成到现有系统中。
    - 支持服务:Nuvoton Technology Corporation 提供详细的文档和技术支持,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:无法通过USB接口下载代码。
    解决方案:检查USB驱动是否安装正确,确认USB连接无误,确保固件版本与硬件兼容。
    - 问题2:功耗过高。
    解决方案:检查功耗模式设置是否正确,尝试使用不同的低功耗模式,降低系统功耗。
    - 问题3:外部振荡器不稳定。
    解决方案:更换更稳定的振荡器,或者调整外部振荡器的负载电容值,以改善信号稳定性。

    总结和推荐


    总体而言,NuMicro™ NUC140是一款高性能、高度集成的32位微控制器,非常适合工业控制和通信应用。其丰富的外设资源和低功耗设计使其在市场上具有很强的竞争优势。强烈推荐在工业控制、智能家居、健康监测等领域使用NUC140。Nuvoton Technology Corporation 提供全面的技术支持和服务,确保用户能够高效地开发出可靠的产品。

NUC140LD2CN参数

参数
RAM大小 8KB
振荡器类型 内部
最小工作供电电压 2.5V
程序存储器大小 64KB
I/O数量 31
最大时钟频率 50MHz
电压-电源(Vcc/Vdd) 2.5V~5.5V
数据转换器 A/D 8x12b
最大工作供电电压 5.5V
外设 欠压检测/复位,DMA,I²S,POR,PWM,WDT
核心处理器 ARM® Cortex®-M0
内核数 -
数据总线宽度 32bit
程序存储器类型 FLASH
接口类型 CANbus,I2C,IrDA,LIN,SPI,UART,USART,USB
EEPROM大小 -
速度 50MHz
长*宽*高 7mm*7mm*1.4mm
通用封装 QFP
应用等级 工业级
零件状态 在售

NUC140LD2CN数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUVOTON TECHNOLOGY/台湾新唐科技 NUC140LD2CN NUC140LD2CN数据手册

NUC140LD2CN封装设计

查看详情并下载
Symbol
Footprint
3D Model
