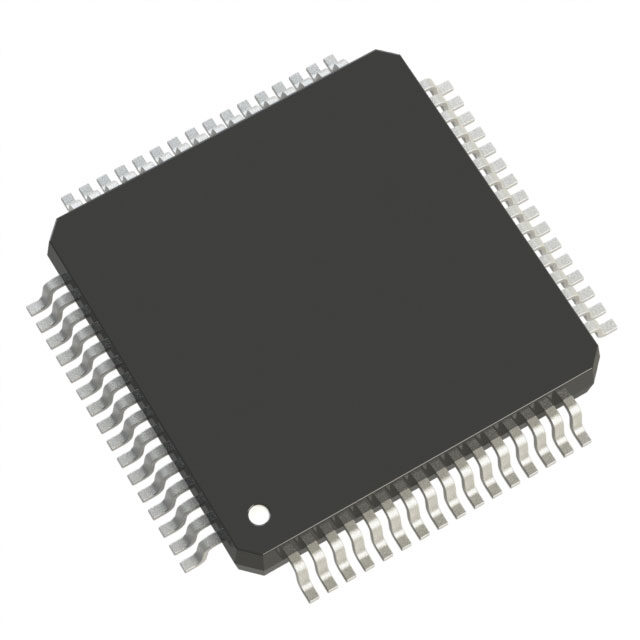

NUC029SDE

产品分类: 微控制器(MCU)
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 2.5V~5.5V 72MHz 8KB FLASH 68KB 欠压检测/复位,LVD,POR,PWM,WDT 内部 56 I2C,IrDA,LINbus,SPI,UART,USART A/D 8x12b 32bit ARM® Cortex®-M0 LQFP-64 贴片安装
供应商型号: ZT-NUC029SDE
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUC029SDE

NUC029SDE概述

    NuMicro® NUC029xDE 微控制器技术手册深度解读

    产品简介


    NuMicro® NUC029xDE 是一款基于 ARM® Cortex®-M0 内核的 32 位微控制器,专为工业控制和其他需要丰富通信接口或高性能高集成度的应用设计。NUC029xDE 集成了高达 68 KB 的闪存(其中 4 KB 用于 ISP,支持实时更新程序代码),以及 8 KB 的 SRAM。它可以在 2.5V 至 5.5V 的工业标准电压范围内工作,耐受温度范围为 -40℃ 至 105℃,并提供多种外围设备如定时器、看门狗、PWM、GPIO、UART 等,适合于各种复杂应用场景。

    技术参数


    - 处理器:ARM® Cortex®-M0,最高运行频率 50 MHz
    - 存储器:68 KB 闪存,4 KB ISP 专用闪存,8 KB SRAM
    - 时钟系统:内置 22.1184 MHz 高速振荡器,支持外接 4~24 MHz 晶体,最大输出频率可达 200 MHz
    - 工作电压:2.5V ~ 5.5V
    - 工作温度范围:-40℃ ~ 105℃
    - GPIO:支持四种模式(推挽输出、开漏输出、双向输入输出等)
    - 中断管理:支持 32 个中断源,具有 4 级优先级
    产品特点与优势
    1. 强大的处理能力:内置单周期 32 位硬件乘法器,提升数据运算效率。
    2. 丰富的接口支持:具备多组串行接口(UART、SPI、I²C),并支持多达 4 路 UART 控制器,方便复杂通信需求。
    3. 灵活时钟配置:支持多种时钟源选择,满足不同频率需求,同时支持 PLL 输出至 200 MHz。
    4. 低功耗模式:支持多种低功耗模式,包括睡眠模式,降低待机功耗。
    5. 全面的外围设备:包括定时器、看门狗计时器、PWM 输出、ADC 数据采集等功能模块,覆盖多种工业控制需求。
    应用案例与使用建议
    NUC029xDE 广泛应用于工业自动化、家电控制及物联网终端设备中。例如,在智能家居中可作为网关控制节点,通过其丰富的 I/O 和串口连接传感器与执行器。此外,它还可用于智能仪表的数据采集和处理。
    建议:在设计电路时,需合理分配电源和接地,避免噪声干扰;确保外部晶振的稳定性以提高系统的可靠性。对于需要高精度定时的操作场景,建议启用 PLL 进行精确频率调整。
    兼容性与支持
    - 支持与其他标准外围芯片无缝对接,如 LCD 驱动器、EEPROM 存储器等。
    - 提供完整的开发工具链,包括 Keil 和 IAR 开发环境,并附带详尽的技术文档和支持论坛。

    常见问题与解决方案


    1. 问题:如何解决芯片启动时初始化失败?
    解决方法:检查供电电压是否稳定,确认晶振正常工作;查看 BOD 配置是否合理。
    2. 问题:PWM 输出出现异常波形?
    解决方法:调整预分频器设置,确保频率匹配硬件要求;检查是否有死区插入错误。
    总结与推荐
    NuMicro® NUC029xDE 是一款功能强大且性能稳定的微控制器,适用于需要高集成度、多功能的嵌入式项目。其宽广的工作电压范围和高温适应性使其特别适合恶劣环境下的工业应用。如果你正在寻找一款性价比高、易于开发的微控制器,NUC029xDE 是一个非常值得考虑的选择!
    希望以上内容能够帮助您更好地理解和使用 NuMicro® NUC029xDE!如果您有任何疑问或需要进一步的支持,请随时联系 Nuvoton 技术支持团队。

NUC029SDE参数

参数
数据总线宽度 32bit
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
程序存储器类型 FLASH
振荡器类型 内部
内核数 -
最大工作供电电压 -
程序存储器大小 68KB
最大时钟频率 -
EEPROM大小 -
RAM大小 8KB
速度 72MHz
I/O数量 56
外设 欠压检测/复位,LVD,POR,PWM,WDT
核心处理器 ARM® Cortex®-M0
最小工作供电电压 -
数据转换器 A/D 8x12b
电压-电源(Vcc/Vdd) 2.5V~5.5V
通用封装 LQFP-64
安装方式 贴片安装
零件状态 在售
包装方式 托盘

NUC029SDE数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUVOTON TECHNOLOGY/台湾新唐科技 NUC029SDE NUC029SDE数据手册

NUC029SDE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1041 ¥ 17.6325
库存: 11455
起订量: 32 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.63
直接购买
加入购物车
