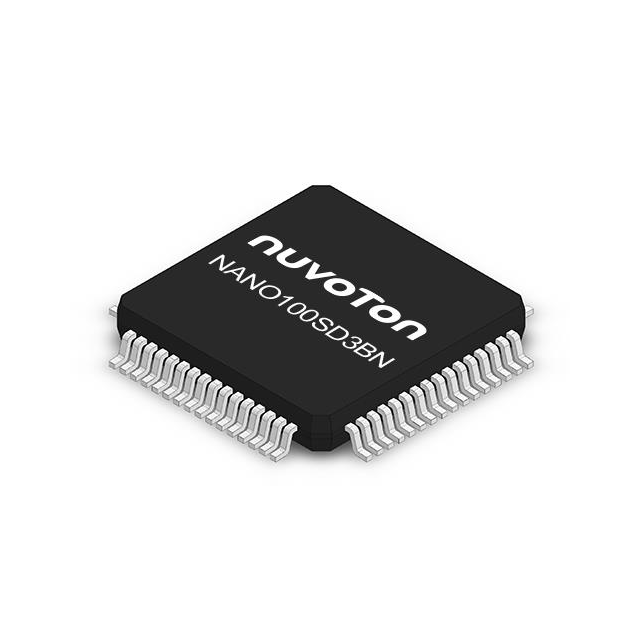

NANO100SD3BN

产品分类: 微控制器(MCU)
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 1.8V~3.6V 42MHz 16KB FLASH 64KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 52 1 1.8V 3.6V 42MHz I2C,SPI,UART,USART A/D 7x12b,D/A 2x12b 32bit ARM® Cortex®-M0 QFP 贴片安装 7mm*7mm*1.4mm
供应商型号: NANO100SD3BN
供应商: 云汉优选
标准整包数: 2000
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NANO100SD3BN

NANO100SD3BN概述

    NuMicro Nano100 (B) Product Overview

    1. 产品简介


    NuMicro Nano100系列微控制器是专为低功耗设计的32位MCU,集成了ARM® Cortex™-M0核心。此系列的产品广泛应用于各类电池驱动设备中,如便携式数据采集器、便携式医疗监控器、便携式RFID读取器、便携式条码扫描器、安全报警系统、系统监护仪、功率计量设备、USB配件、智能卡读取器、无线游戏控制设备、IPTV遥控智能键盘、无线传感器节点设备(WSN)、无线射频4CE遥控、无线音频和自动电表读取(AMR)等。

    2. 技术参数


    - 基本配置:Nano100系列配备了ARM® Cortex™-M0内核,工作电压范围为1.8V至3.6V,最高时钟频率可达42 MHz。具有32KB/64KB/128KB的嵌入式闪存和8KB/16KB的嵌入式SRAM。

    - 集成外设:该系列包含RTC、12通道12位SAR ADC、2通道12位DAC,同时提供了高性能的通信接口,如2个UART、3个SPI、2个I2C、I2S和GPIOs,以及用于外部存储器映射设备访问的EBI(外部总线接口)。
    - 其他特性:
    - 支持Brown-out检测器、低功耗模式、快速唤醒功能。
    - 多种温度范围选择(-40°C到85°C)。
    - 采用环保包装(符合RoHS标准),提供LQFP 128引脚(14x14mm)、LQFP 64引脚(7x7mm)等不同封装形式。

    3. 产品特点和优势


    - 极低功耗:Nano100系列在保持高性能的同时,具备超低的工作电流和低待机电流,适合对功耗有严格要求的应用场合。
    - 高集成度:集成了多种高级外设,简化系统设计,降低成本。
    - 卓越的性能:支持多种通信协议和高速外设接口,使系统能够适应复杂的应用需求。
    - 易于开发:支持串行线调试,配备多种断点和观察点,方便调试和开发。

    4. 应用案例和使用建议


    - 应用示例:
    - 便携式条码扫描器:利用Nano100系列的高效UART和SPI接口,实现与激光头的高速数据传输。
    - 智能电网终端:利用Nano100系列的ADC和PWM功能,可以精准测量电压和电流,并进行精确控制。
    - 无线传感器节点:通过集成的I2C和无线通信功能,Nano100系列可实现远距离的数据传输和监测。
    - 使用建议:
    - 在使用时应注意供电电压范围,确保稳定可靠的操作。
    - 利用内部丰富的外设资源,减少对外部组件的依赖,从而降低整体成本。
    - 配合使用相关开发工具和软件,加速开发进程。

    5. 兼容性和支持


    - 兼容性:Nano100系列与多种外部设备和协议兼容,确保其适用于广泛的系统设计。
    - 支持和服务:Nuvoton提供全面的技术文档、开发工具和在线支持,确保客户能够顺利进行产品开发。

    6. 常见问题与解决方案


    - 常见问题及解决办法:
    - 问题一:启动过程中出现异常:检查电源电压是否符合规定范围,尝试重置设备。
    - 问题二:数据传输不稳定:确认通信协议设置正确,检查连接线路。
    - 问题三:ADC转换结果不准确:检查参考电压设置,调整采样率。

    7. 总结和推荐


    总体评价:NuMicro Nano100系列以其强大的处理能力和丰富的集成外设,在众多低功耗应用中表现出色。特别是在便携式医疗设备和工业自动化领域,该系列凭借其出色的性能和可靠性,成为用户的理想选择。
    推荐使用:强烈推荐对于需要高性能、低功耗且需整合多种外设功能的项目使用Nano100系列微控制器。

NANO100SD3BN参数

参数
内核数 1
最大时钟频率 42MHz
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
数据转换器 A/D 7x12b,D/A 2x12b
接口类型 I2C,SPI,UART,USART
核心处理器 ARM® Cortex®-M0
振荡器类型 内部
最小工作供电电压 1.8V
速度 42MHz
I/O数量 52
电压-电源(Vcc/Vdd) 1.8V~3.6V
最大工作供电电压 3.6V
程序存储器大小 64KB
程序存储器类型 FLASH
数据总线宽度 32bit
EEPROM大小 -
RAM大小 16KB
长*宽*高 7mm*7mm*1.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

NANO100SD3BN数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUVOTON TECHNOLOGY/台湾新唐科技 NANO100SD3BN NANO100SD3BN数据手册

NANO100SD3BN封装设计

查看详情并下载
Symbol
Footprint
3D Model
