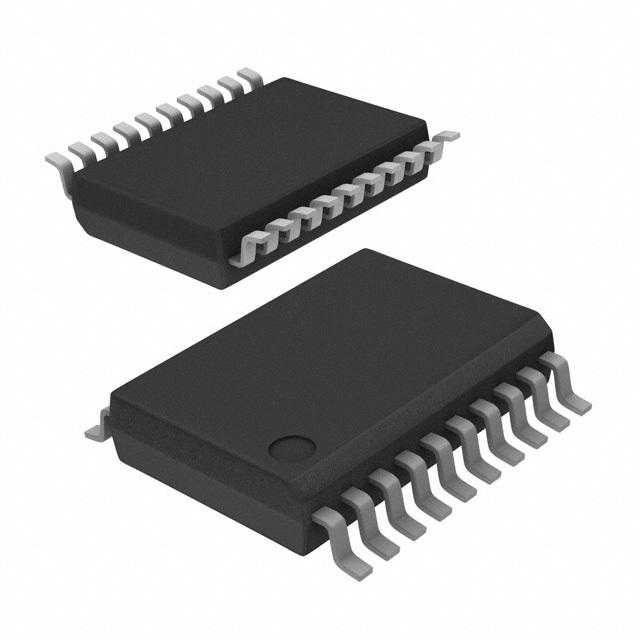

W79E2051ARG

产品分类: 微控制器(MCU)
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 2.4V~5.5V 24MHz 2KB FLASH 2KB 欠压检测/复位,LED,LVD,POR,PWM,WDT 内部 17 UART,USART 128 x 8 8bit 8051 贴片安装
供应商型号: ZT-W79E2051ARG
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) W79E2051ARG

W79E2051ARG概述


    产品简介


    W79E4051/W79E2051系列是赛普拉斯(Cypress)公司推出的8位Turbo 51微控制器。它集成了可在线编程的Flash EPROM,支持高达24MHz的单电源运行。该系列微控制器完全兼容标准的8051指令集,适用于多种嵌入式系统设计。其主要功能包括:4K/2K字节程序Flash EPROM、256字节片上RAM、128字节数据Flash EPROM用于用户数据存储、两个16位双向可位寻址I/O端口、两个16位定时计数器、一个增强的全双工串行口、1通道10位PWM输出、以及内置电源管理功能等。

    技术参数


    - CPU: 静态设计,最高可达24MHz
    - 供电电压: 单电源2.4~5.5V,最高12MHz时为4.5~5.5V
    - 时钟源: 可配置高频率外部振荡器(最高24MHz)、内部RC振荡器(精度±2%)
    - 存储器: 4K/2K字节程序Flash EPROM、256字节片上RAM、128字节数据Flash EPROM
    - 输入/输出端口: 一个8位双向端口(Port1),一个7位双向端口(Port3)及两个共享时钟引脚的2位双向端口
    - 时钟频率: 最高22.1184MHz
    - 工作温度: -40~85℃
    - 封装: PDIP20、SOP20、SSOP20

    产品特点和优势


    W79E4051/W79E2051系列的最大特点是支持在系统编程(ICP),使固件更新变得简单高效。其高精度的内部RC振荡器、多种电源管理和中断处理能力,使其非常适合于各种工业控制和嵌入式应用。此外,其广泛的内存配置和高稳定性,使得产品在市场上具备显著的竞争优势。

    应用案例和使用建议


    这些微控制器广泛应用于各种领域,例如工业自动化控制系统、消费电子产品、医疗设备等。例如,在工业控制应用中,可以使用其内部定时器和PWM输出来实现精确的电机控制。在消费电子产品中,其多功能I/O端口和串行通信功能可以简化产品设计并降低整体成本。建议在使用时根据具体应用选择合适的外部时钟源,并合理利用其内置的电源管理和中断处理功能以提高系统的可靠性和效率。

    兼容性和支持


    W79E4051/W79E2051系列与其他符合8051标准的设备和软件具有良好的兼容性,能够无缝集成到现有系统中。制造商提供了全面的技术支持和文档,确保用户能够顺利进行开发和调试。此外,还提供了丰富的应用实例和参考设计,便于用户快速上手。

    常见问题与解决方案


    - 问题1: 系统初始化时复位失败。
    - 解决方案: 检查电源电压是否稳定,确认外部复位电路连接正确,且复位信号持续时间足够长。

    - 问题2: 内部Flash无法写入数据。
    - 解决方案: 检查编程工具设置是否正确,确认已使用正确的编程模式,检查是否有其他硬件干扰。
    - 问题3: 系统功耗过高。
    - 解决方案: 确认是否启用了Idle模式或Power Down模式,并合理配置相关寄存器以降低功耗。

    总结和推荐


    综上所述,W79E4051/W79E2051系列微控制器凭借其强大的功能、灵活性和易用性,成为了众多应用的理想选择。对于需要高可靠性、低功耗且易于开发的项目来说,这款产品无疑是一个值得推荐的选择。无论是工业自动化、消费电子还是医疗设备等领域,它都能提供优异的表现。

W79E2051ARG参数

参数
程序存储器类型 FLASH
速度 24MHz
程序存储器大小 2KB
最大时钟频率 -
I/O数量 17
最大工作供电电压 -
最小工作供电电压 -
电压-电源(Vcc/Vdd) 2.4V~5.5V
EEPROM大小 128 x 8
振荡器类型 内部
数据转换器 -
外设 欠压检测/复位,LED,LVD,POR,PWM,WDT
接口类型 UART,USART
内核数 -
RAM大小 2KB
数据总线宽度 8bit
核心处理器 8051
安装方式 贴片安装
零件状态 新设计不推荐

W79E2051ARG数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUVOTON TECHNOLOGY/台湾新唐科技 W79E2051ARG W79E2051ARG数据手册

W79E2051ARG封装设计

查看详情并下载
Symbol
Footprint
3D Model
