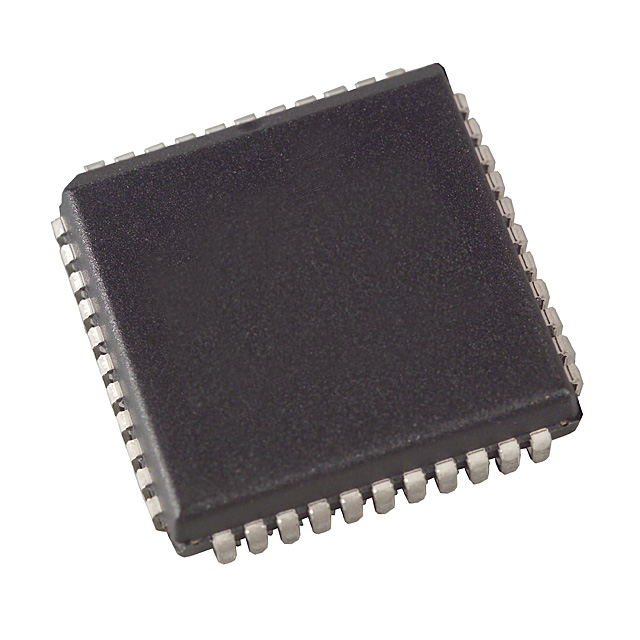

W77E532A40PL

产品分类: 微控制器(MCU)
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 4.5V~5.5V 40MHz 1KB FLASH 128KB POR,WDT 内部 36 5.5V 40MHz EBI,EMI,Serial Port 8bit 8051 LCC 贴片安装
供应商型号: W77E532A40PL-ND
供应商: Digi-Key
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) W77E532A40PL

W77E532A40PL概述

    # 高性能8位微控制器——W77E532/A 数据手册解析

    1. 产品简介


    基本介绍
    W77E532/A 是一款高性能的8位微控制器,专为需要高效率计算和快速响应的应用设计。作为传统8051架构的升级版本,它通过重新设计处理器内核实现了无冗余时钟和存储周期,从而显著提升了指令执行速度。与传统8051相比,在相同晶振频率下,W77E532/A 的指令执行时间可提升1.5至3倍,整体性能提高了约2.5倍。此外,W77E532/A 采用全静态CMOS设计,可以在更低的晶振频率下运行,同时保持相同的吞吐量,降低了功耗。
    主要功能与应用领域
    - 功能特点:8位CMOS架构,最高支持40MHz工作频率;支持多达12个中断源及两级优先级;内置1KB MOVX SRAM和128KB Flash存储器;提供两个16位数据指针,增强数据处理能力。
    - 典型应用场景:适用于工业控制、消费电子、智能家电、通信模块等领域,尤其适合对实时性和低功耗有较高要求的应用场景。

    2. 技术参数


    核心特性
    | 参数 | 描述 |

    | 工作电压 | 4.5V 至 5.5V |
    | 指令集 | 兼容MCS-51指令集 |
    | 内存容量 | Flash: 128KB(双Flash Bank)、辅助Flash: 4KB |
    | 数据RAM | 1KB MOVX SRAM |
    | 引脚数 | 40引脚DIP、44引脚PLCC、44引脚QFP |
    | 最大时钟频率 | 40MHz |
    电气特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCC工作电压 | 4.5 | 5.0 | 5.5 | Volts |
    | IO高电平输入电流 +20 | uA |
    | IO低电平输出电流 -25 | mA |
    环境条件
    | 参数 | 范围 | 单位 |
    |
    | 工作温度范围 | -40°C 至 +85°C | °C |
    | 存储温度范围 | -55°C 至 +150°C | °C |

    3. 产品特点和优势


    独特功能
    - 高速执行:采用4个时钟周期完成一个机器周期的设计,显著提升指令执行效率。
    - 灵活内存管理:双Flash存储器支持热插拔功能,方便系统升级。
    - 强大的外设集成:集成多个通用I/O端口、串行接口、定时器以及看门狗功能,满足复杂系统的集成需求。
    - 低功耗模式:支持IDLE、POWER DOWN等多种节能模式,降低能耗。
    市场竞争力
    W77E532/A 在同类8位微控制器中具有明显的技术优势,特别是在功耗和性能之间取得了良好平衡,使其成为需要高效率且低成本解决方案的理想选择。

    4. 应用案例和使用建议


    应用案例
    1. 工业自动化:用于控制机械臂的动作协调,实现精准定位和操作。
    2. 智能家居:作为无线网关的核心处理器,负责数据传输与协议转换。
    3. 医疗设备:支持生命体征监测仪的数据采集与处理。
    使用建议
    - 初始化设置:在启动时确保所有I/O端口的配置正确,避免不必要的信号干扰。
    - 电源管理:根据实际需求合理选择节能模式,延长设备使用寿命。
    - 外围扩展:通过多引脚灵活性增加外围电路连接,如传感器接口、显示驱动等。

    5. 兼容性和支持


    兼容性
    W77E532/A 与标准8051系列完全引脚兼容,支持现有的硬件和软件生态。其独特的双Flash Bank结构便于软件更新和系统维护。
    支持信息
    制造商提供详尽的技术文档和开发工具包,包括在线论坛和技术支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动后系统无响应 | 检查复位电路是否正常工作 |
    | 数据读写异常 | 确认Flash地址是否设置正确 |
    | 功耗过高 | 检查是否启用了不必要的模块 |

    7. 总结和推荐


    综合评估
    W77E532/A 凭借其卓越的性能、灵活的功能配置以及良好的兼容性,在众多应用场合中表现出色。特别是其低功耗特性和高效的指令执行能力,使其成为市场上极具竞争力的产品。
    推荐结论
    对于追求高性能、低功耗以及稳定性的项目,强烈推荐使用 W77E532/A 微控制器。无论是开发初期还是后期维护,它都能为用户提供可靠的支持和服务。

W77E532A40PL参数

参数
核心处理器 8051
最大时钟频率 40MHz
数据转换器 -
RAM大小 1KB
内核数 -
数据总线宽度 8bit
程序存储器大小 128KB
最小工作供电电压 -
振荡器类型 内部
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 4.5V~5.5V
EEPROM大小 -
I/O数量 36
外设 POR,WDT
速度 40MHz
最大工作供电电压 5.5V
接口类型 EBI,EMI,Serial Port
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 管装

W77E532A40PL数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUVOTON TECHNOLOGY/台湾新唐科技 W77E532A40PL W77E532A40PL数据手册

W77E532A40PL封装设计

查看详情并下载
Symbol
Footprint
3D Model
