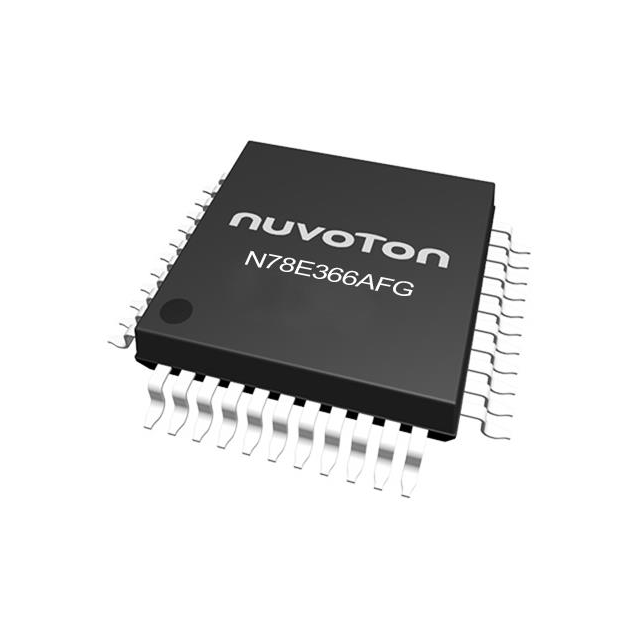

N78E366AFG

产品分类: 微控制器(MCU)
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 2.4V~5.5V 40MHz 1.25KB FLASH 64KB Brown-out Detect/Reset,LVD,POR,PWM,WDT 内部 36 5.5V 40MHz EBI,EMI,SPI,UART,USART 8bit 8051 QFP 贴片安装
供应商型号: ZT-N78E366AFG
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) N78E366AFG

N78E366AFG概述

    N78E366A 8-bit Microcontroller:一个高效的8051基电子元件

    产品简介


    N78E366A是一款高性能的8位微控制器,属于8051架构系列。它广泛应用于需要高速处理能力及低功耗特性的场合,如工业自动化、家电控制、智能设备和仪器仪表等领域。这款微控制器集成了丰富的外围接口和先进的功能模块,使其成为许多电子项目和嵌入式系统设计的理想选择。

    技术参数


    N78E366A的技术规格涵盖了多个关键指标,如下表所示:
    | 参数名称 | 具体参数 |

    | 主频范围 | 4 MHz至40 MHz |
    | 供电电压 | 2.4V至5.5V |
    | 程序存储容量 | 64K字节Flash APROM + 2.5K字节LDROM |
    | 数据存储容量 | 256字节内部SRAM + 1K字节XRAM |
    | I/O端口 | 五个8位通用I/O端口(含额外INT2和INT3) |
    | 外设支持 | 三个16位定时器/计数器、一个全双工UART、五通道PWM、一个SPI通信口 |
    | 中断源 | 11个中断源、4级优先级 |
    此外,N78E366A还配备了片上RC振荡器,能够提供22.1184MHz/11.0592MHz的时钟频率,并且通过配置可精确到±1%的精度。

    产品特点和优势


    N78E366A具备以下独特功能和优势:
    - 灵活的编程模式:支持In-System-Programming(ISP),方便用户对微控制器进行实时编程和调试。
    - 强大的内存配置:结合64K字节Flash APROM和2.5K字节LDROM,可以有效存储程序代码,并保证程序的安全性。
    - 高效节能:两种电源管理模式(空闲模式和掉电模式),有效降低系统功耗,适用于便携式设备和电池供电设备。
    这些功能使得N78E366A在众多应用场景中表现出色,具有较高的市场竞争力。

    应用案例和使用建议


    N78E366A可应用于多种场景,比如家庭自动化系统中的智能温控、远程控制系统等。在使用过程中,建议根据具体的应用需求,合理分配和利用其丰富的外设资源,同时充分利用其低功耗特性和灵活的编程模式。
    - 温度监控:利用ADC接口采集温度传感器信号,通过PWM输出控制继电器实现温控。
    - 通信功能:借助于UART和SPI接口,可以方便地接入各种通信模块,实现与云端或其他设备的数据交互。

    兼容性和支持


    N78E366A提供了多样化的封装选项(DIP40、PLCC44、PQFP44、LQFP48),以适应不同的安装需求。制造商提供了详尽的开发工具和支持文档,包括并行编程器/写入器和Nuvoton的ISP写入工具,极大地方便了用户的开发过程。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,以下是一些可能的解决方案:
    - Q: 如何进入ISP模式?
    A: 通常需要通过硬件引脚设置或特定命令来激活ISP模式。
    - Q: 如何锁定程序以保护代码安全?
    A: 通过设置相应的锁定位即可实现代码锁定功能。
    - Q: 如何处理数据传输错误?
    A: 检查SPI通信配置,确保所有设置正确无误,必要时增加数据校验机制。

    总结和推荐


    总体而言,N78E366A是一款高度集成且性价比极高的微控制器,特别适合需要高可靠性、低功耗的应用场景。对于正在寻找稳定可靠且易于开发的8位MCU解决方案的开发者来说,N78E366A无疑是一个非常值得推荐的选择。

N78E366AFG参数

参数
内核数 -
最大时钟频率 40MHz
数据转换器 -
接口类型 EBI,EMI,SPI,UART,USART
最小工作供电电压 -
I/O数量 36
核心处理器 8051
程序存储器大小 64KB
振荡器类型 内部
速度 40MHz
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,LVD,POR,PWM,WDT
电压-电源(Vcc/Vdd) 2.4V~5.5V
数据总线宽度 8bit
RAM大小 1.25KB
最大工作供电电压 5.5V
EEPROM大小 -
通用封装 QFP
安装方式 贴片安装
零件状态 最后售卖
包装方式 托盘

N78E366AFG数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUVOTON TECHNOLOGY/台湾新唐科技 N78E366AFG N78E366AFG数据手册

N78E366AFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
