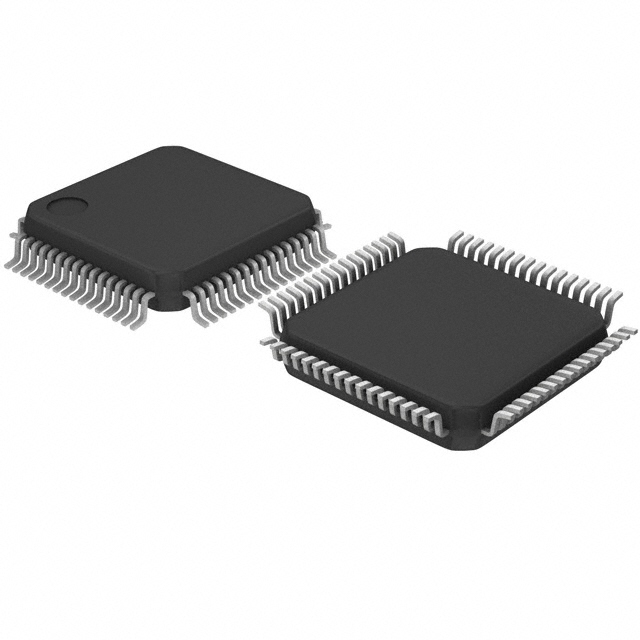

NUC100RE3DN

产品分类: 微控制器(MCU)
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 2.5V~5.5V 50MHz 16KB FLASH 128KB Brown-out Detect/Reset,DMA,I2S,LVD,POR,PS2,PWM,WDT 内部 51 1 3V 5.5V 50MHz EBI,EMI,I2C,IrDA,SPI,UART,USART A/D 8x12b 32bit ARM® Cortex®-M0 LQFP-64 贴片安装 10mm(长度)*10mm(宽度)
供应商型号: 30C-NUC100RE3DN 64-LQFP(10X10)
供应商: 云汉优选
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUC100RE3DN

NUC100RE3DN概述

    NUC100/120xxx DN ARM® Cortex®-M32-bit Microcontroller

    产品简介


    NuMicro® NUC100系列32位微控制器(MCU)嵌入了ARM® Cortex®-M0内核,其成本相当于传统8位MCU。NUC100系列广泛应用于消费电子产品、工业控制等领域,特别适合需要丰富通信接口的应用,如工业自动化、报警系统、能源系统和电力系统。

    技术参数


    - 工作频率:最高可达50MHz
    - 存储器配置:32/64/128 KBytes Flash,4/8/16 KBytes嵌入式SRAM,4 KBytes引导ROM
    - 工作电压范围:2.5V ~ 5.5V
    - 工作温度范围:-40°C ~ +85°C
    - 内置外设:
    - 定时器
    - 看门狗定时器
    - 窗口看门狗定时器
    - 实时时钟
    - PDMA带CRC计算单元
    - UART
    - SPI
    - I2C
    - I2S
    - PWM定时器
    - GPIO
    - PS/2
    - 外部总线接口(EBI)
    - 智能卡主机
    - 12位ADC
    - 模拟比较器
    - 低压复位控制器
    - 棕色检测器
    此外,NUC120 USB线配备了USB 2.0全速设备。

    产品特点和优势


    - 成本效益高:采用ARM® Cortex®-M0内核,成本相当于传统8位MCU。
    - 丰富的外设集成:集成了多种高级外设,减少了组件数量、板载空间和系统成本。
    - 多样的编程能力:支持ISP(在线编程)、IAP(应用内编程)和ICP(在线电路编程),允许用户通过片上连接接口更新程序。

    应用案例和使用建议


    NUC100系列非常适合用于工业自动化、报警系统、能源系统和电力系统等应用。例如,在工业自动化领域,NUC100可以作为控制系统的核心,通过集成的外设高效管理各种传感器和执行器。在使用NUC100时,建议开发者充分利用其集成的高级功能,如PWM定时器和ADC,以实现更精准的数据采集和处理。

    兼容性和支持


    - 兼容性:NUC100系列与多种外部设备和接口兼容,如UART、SPI、I2C等。
    - 支持和服务:Nuvoton提供技术支持和维护服务,帮助用户解决在设计和使用过程中遇到的技术问题。

    常见问题与解决方案


    - Q1: 如何更新程序?
    - A: 可以通过ISP、IAP或ICP功能更新程序。
    - Q2: 如何提高系统的可靠性?
    - A: 集成的看门狗定时器和窗口看门狗定时器有助于增强系统稳定性。
    - Q3: 如何优化功耗?
    - A: 使用电源管理模块并设置合适的电源模式可以有效降低功耗。

    总结和推荐


    NUC100/120系列提供了卓越的成本效益和广泛的外设集成,使其成为工业自动化、报警系统和其他复杂应用的理想选择。对于需要高性能和可靠性的项目,强烈推荐使用NUC100/120系列微控制器。其强大的功能和广泛的适用范围使其在市场上具有很强的竞争优势。

NUC100RE3DN参数

参数
最大工作供电电压 5.5V
核心处理器 ARM® Cortex®-M0
最大时钟频率 50MHz
程序存储器类型 FLASH
内核数 1
接口类型 EBI,EMI,I2C,IrDA,SPI,UART,USART
数据转换器 A/D 8x12b
电压-电源(Vcc/Vdd) 2.5V~5.5V
速度 50MHz
最小工作供电电压 3V
数据总线宽度 32bit
I/O数量 51
EEPROM大小 -
RAM大小 16KB
振荡器类型 内部
外设 Brown-out Detect/Reset,DMA,I2S,LVD,POR,PS2,PWM,WDT
程序存储器大小 128KB
长*宽*高 10mm(长度)*10mm(宽度)
通用封装 LQFP-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

NUC100RE3DN数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUVOTON TECHNOLOGY/台湾新唐科技 NUC100RE3DN NUC100RE3DN数据手册

NUC100RE3DN封装设计

查看详情并下载
Symbol
Footprint
3D Model
