NAU8814YG TR

产品分类: 音频接口芯片
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述:
供应商型号:
供应商:
标准整包数: 0
NUVOTON TECHNOLOGY/台湾新唐科技 音频接口芯片 NAU8814YG TR

NAU8814YG TR概述

    emPowerAudio™ NAU8814 Mono Audio Codec with Speaker Driver and Equalizer

    1. 产品简介


    NAU8814 是一款成本效益高且低功耗的宽带单声道音频编解码器(CODEC),专为语音电话相关应用设计。它集成了多种功能,如5带图形均衡器、自动电平控制(ALC)附带噪声门控、可编程增益放大器(PGA)、标准音频接口(I2S、PCM带时隙分配)以及片上锁相环(PLL)。此外,该器件提供一个差分麦克风输入和一个单端辅助输入,还包含一个集成的单声道线路输出和桥接式负载扬声器驱动器。

    2. 技术参数


    - 信号处理能力: 24位线性音频编解码器
    - DAC性能: 93dB信噪比(SNR),-84dB总谐波失真(THD)
    - ADC性能: 91dB信噪比(SNR),-79dB总谐波失真(THD)
    - 采样率范围: 2.5kHz到48kHz
    - 扬声器驱动器: 集成单声道桥接负载(BTL)扬声器驱动器,功率为1W(8Ω/5V)
    - 耳机驱动器: 集成单声道耳机驱动器,功率为40mW(16Ω/3.3V)
    - 电源电压范围: 模拟供电:2.5V至3.6V;数字核心供电:1.71V至3.6V
    - 工作温度范围: -40°C至+85°C
    - 额外特性: AEC-Q100认证(需请求)

    3. 产品特点和优势


    NAU8814的独特之处在于其集成的多功能,如5带图形均衡器和可编程自动电平控制。这些功能使其特别适合各种语音通信应用,如VoIP电话、会议电话、IP PBX系统、免提手机套件以及家庭和消费类对讲机。其显著的优势包括宽泛的工作电压范围、高信噪比和低功耗,使其在市场上具有很强的竞争优势。

    4. 应用案例和使用建议


    - VoIP电话: 适用于高要求语音通信的应用,集成的5带图形均衡器可以优化语音质量。
    - 会议电话: 在会议环境中,NAU8814能够有效抑制背景噪音,提供清晰的语音传输。
    - IP PBX系统: 高信噪比和低失真特性确保了在PBX系统中的高性能表现。
    使用建议:
    - 为保证最佳性能,应根据应用需求调整ADC和DAC的配置。
    - 在嘈杂环境下,建议启用噪声门控和自动电平控制功能,以改善语音清晰度。

    5. 兼容性和支持


    NAU8814支持I2S和PCM数字接口,并且可以通过SPI或2-Wire串行控制接口进行控制。数字接口具有独立的供电电压,以便集成到不同的供电系统中。制造商提供了技术支持和维护服务,对于汽车级别的应用,可以按需提供符合AEC-Q100标准的型号。

    6. 常见问题与解决方案


    - Q: 如何设置NAU8814的工作模式?
    - A: 可通过寄存器配置来选择工作模式,例如通过`MODE`寄存器设置为I2S或PCM模式。

    - Q: 如何优化NAU8814的音频质量?
    - A: 可以通过调整5带图形均衡器和自动电平控制参数来优化音频质量。
    - Q: 如何处理功耗过高的问题?
    - A: 可通过降低电源电压或适当减少增益来减少功耗。

    7. 总结和推荐


    总体来看,NAU8814凭借其高集成度、低功耗和出色的音频处理能力,在语音通信领域表现出色。其广泛的温度适应能力和多样的配置选项使其成为语音应用的理想选择。如果您需要在紧凑空间内实现高性能的音频处理,推荐使用NAU8814。

NAU8814YG TR参数

参数

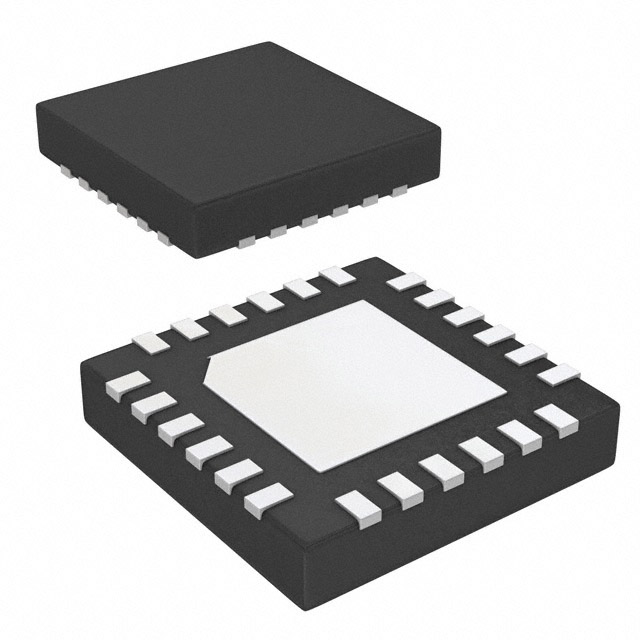

长*宽*高 4mm*4mm*820μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NAU8814YG TR数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 音频接口芯片 NUVOTON TECHNOLOGY/台湾新唐科技 NAU8814YG TR NAU8814YG TR数据手册

NAU8814YG TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
