首页  >  产品百科  >  UF5401

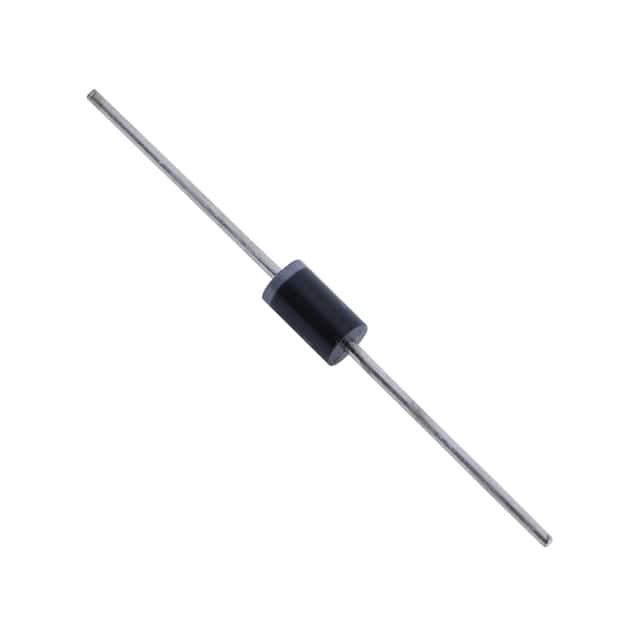

UF5401

产品分类: 整流二极管/整流桥
厂牌: NTE ELECTRONICS
产品描述: 50ns 3A DO-201AD 通孔安装
供应商型号: LDL-UF5401
供应商: 海外现货
标准整包数: 1
NTE ELECTRONICS 整流二极管/整流桥 UF5401

UF5401概述

    # UF5400至UF5408软恢复超快塑封整流器技术手册

    产品简介


    UF5400至UF5408系列属于“软恢复、超快塑料整流器”,适用于高频率整流和自由轮运行应用。这些产品广泛用于消费类电子设备、计算机及电信设备中的开关模式转换器和逆变器中,提供高效的电能管理和稳定的电流输出。

    技术参数


    以下是UF5400至UF5408的技术参数汇总:
    - 最大重复反向电压 (VRRM):从50V到1000V不等,视具体型号而定。
    - 最大RMS电压 (VRMS):从35V到700V。
    - 最大直流阻断电压 (VDC):同样覆盖50V至1000V范围。
    - 平均整流正向电流 (IF(AV)):3A(环境温度+55°C,9.5mm引脚长度)。
    - 峰值正向浪涌电流 (IFSM):150A(8.3ms单半正弦波叠加在额定负载上)。
    - 存储温度范围 (Tstg):-55°C 至 +150°C。
    - 典型热阻 (Junction-to-Ambient, RthJA):20°C/W。
    - 典型热阻 (Junction-to-Lead, RthJL):8.5°C/W。

    产品特点和优势


    UF5400至UF5408系列具备以下显著特点:
    - 极快的反向恢复时间,有效减少电路损耗。
    - 较低的正向电压降,提高能效。
    - 低切换损耗,增强整体效率。
    - 高正向浪涌能力,确保稳定运行。
    这些特点使得它们成为高性能电源管理的理想选择,在竞争激烈的市场中具有很强的优势。

    应用案例和使用建议


    这些整流器常用于高频开关电源设计中,如开关模式电源供应器(SMPS)、UPS系统以及各种通信设备中的保护电路。对于需要高速切换的应用场合尤为适用。建议根据实际需求选择合适的电压等级,并确保良好的散热条件以维持长期稳定的工作状态。

    兼容性和支持


    本系列产品与多种标准接口兼容,便于集成到现有设计当中。制造商提供了详尽的技术文档和支持服务,包括在线FAQs、专业咨询热线等,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    问题1:如何判断产品的极性?
    解决方案:通过颜色标记识别阴极端。通常情况下,产品上会有一个色带标识阴极位置。
    问题2:当工作环境温度超出规定范围时应采取什么措施?
    解决方案:确保良好通风或加装额外冷却装置来控制温度上升。

    总结和推荐


    综上所述,UF5400至UF5408系列凭借其卓越的技术性能和广泛的适用性,在众多领域内展现出强大的竞争力。它不仅能满足苛刻的工作环境要求,还能带来更高的经济效益。因此,我们强烈推荐此系列产品给那些寻求高效能整流解决方案的专业人士们。

UF5401参数

参数
反向恢复时间 50ns
正向浪涌电流 -
配置 -
If - 正向电流 3A
Ir - 反向电流 -
Vr-反向电压 -
通用封装 DO-201AD
安装方式 通孔安装
零件状态 在售
包装方式 袋装

UF5401厂商介绍

NTE Electronics是一家知名的电子元件制造商,专注于生产和销售各种类型的半导体器件。公司主营产品包括二极管、晶体管、集成电路等,广泛应用于消费电子、工业控制、汽车电子、通信设备等多个领域。

NTE Electronics的产品分类主要包括:
1. 二极管:包括整流二极管、稳压二极管、肖特基二极管等,用于电源管理、信号处理等。
2. 晶体管:包括双极型晶体管(BJT)和金属氧化物半导体场效应晶体管(MOSFET),用于放大、开关等。
3. 集成电路:包括模拟、数字和混合信号集成电路,用于信号处理、数据转换等。

NTE Electronics的优势在于:
1. 产品线丰富,满足不同客户的需求。
2. 严格的质量控制,确保产品的可靠性和稳定性。
3. 快速响应市场变化,及时推出新产品。
4. 良好的客户服务,提供技术支持和解决方案。

UF5401数据手册

厂牌 PDF简要描述 下载
NTE ELECTRONICS 整流二极管/整流桥 NTE ELECTRONICS UF5401 UF5401数据手册

UF5401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.346 ¥ 69.9395
库存: 13699
起订量: 78 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.93
