457847MA

产品分类: 旋转开关
厂牌: NSF CONTROLS
产品描述: NSF 旋转开关绝缘基片, 2触点, 5档位, 面板, 300V 交流/直流额定电压
供应商型号: 352250
供应商: 欧时
标准整包数: 1

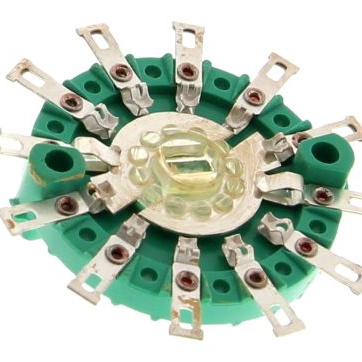

NSF CONTROLS 旋转开关 457847MA

457847MA概述

    MU-MA Rotary Wafer Switch 技术手册

    产品简介


    MU-MA Rotary Wafer Switch 是一种多功能的小型开关,广泛应用于需要精确控制和可靠连接的场合。它具有直径为25.4毫米的模制圆片,提供两种版本:36°索引和30°索引,分别有18个和22个夹持位置。其他索引角度(如15°、45°和60°)也作为变体提供。该开关通过定制选项提供了丰富的功能,如同心轴、面板和轴封、印刷电路终端以及瞬时接触模型。

    技术参数


    - 最大工作电压:300 Vdc / ac (rms)
    - 接触额定电流:2 安培 持续
    - 断开电阻性/非感性负载电流:150 mA 在 250 Vac (rms)
    - 试验电压:海平面上 1000 Vrms
    - 绝缘电阻:不小于500兆欧 在 500 Vdc
    - 接触电阻(初始):最大10毫欧 在100 mV (rms). 100mA最大
    - 机械端止强度:0.8 ± 0.1Nm

    产品特点和优势


    MU-MA Rotary Wafer Switch 的独特之处在于其精密的设计和高可靠性。低摩擦模制凸轮随动件确保了平稳的索引动作,而平衡压力弹簧则提供了总开关扭矩的一致性和可重复性。此外,这种开关还提供了多种索引机制选择,以满足不同的应用需求。同时,它支持银合金或硬金合金的接触材料,以满足不同应用场景下的电气特性要求。

    应用案例和使用建议


    MU-MA Rotary Wafer Switch 广泛应用于各种工业自动化系统、仪器仪表及消费电子设备中。例如,在医疗设备中,它可以用于控制调节不同的操作模式;在工业控制系统中,它可以用于切换不同的电路状态。为了确保最佳性能,建议用户在安装过程中避免使用溶剂和高温,以防损坏内部结构。

    兼容性和支持


    MU-MA Rotary Wafer Switch 支持多种安装方式和尺寸规格,包括英制和公制。此外,还可以根据客户需求定制特殊的安装细节。NSF Controls Ltd 提供全面的技术支持和售后服务,以确保客户能够充分利用该产品的性能。

    常见问题与解决方案


    1. 问题:使用溶剂清洁后,旋转角度不准确
    - 解决方案: 避免使用溶剂清洁开关,特别是那些可能对塑料部件产生影响的溶剂。
    2. 问题:在高湿度环境下,绝缘性能下降
    - 解决方案: 使用面板和轴封来提高防潮性能。
    3. 问题:开关接触不良
    - 解决方案: 检查并确保接触点清洁且无锈蚀。

    总结和推荐


    MU-MA Rotary Wafer Switch 是一款高度可靠和多用途的电子开关,适用于广泛的工业和消费电子产品。其卓越的机械设计和电气性能使其在市场上具有较强的竞争力。建议用户在采购前详细了解其适用场景和技术参数,以确保该产品的最佳性能。
    希望本文档能帮助您更好地了解和使用 MU-MA Rotary Wafer Switch。如果您有任何疑问或需要进一步的技术支持,请联系 NSF Controls Ltd。

457847MA参数

参数
开关配置 DP5T
最大交流触点电压 -
最大直流触点电压 -
转档方式 -
触点时间 -
引脚数量 -
每层极数 5
开关功能 -
安装方式 焊接安装,面板安装

457847MA厂商介绍

NSF Controls是一家全球领先的测试和认证公司,专注于提供产品认证、检验和咨询等服务。公司主营产品分类包括:

1. 建筑材料:包括地板、墙板、屋顶材料等,广泛应用于建筑行业。
2. 家具:包括办公家具、家用家具等,满足不同场合的需求。
3. 纺织品:包括地毯、窗帘等,广泛应用于家居和商业场所。
4. 电子产品:包括电脑、手机等,满足现代生活的需要。

NSF Controls的优势在于:

1. 专业认证:作为全球知名的认证机构,NSF Controls的认证具有高度的权威性和认可度。
2. 严格的测试标准:NSF Controls采用严格的测试标准,确保产品的质量和安全性。
3. 全球服务网络:NSF Controls在全球范围内设有多个分支机构,为客户提供便捷的本地化服务。
4. 一站式解决方案:NSF Controls提供从产品测试、认证到市场推广的一站式解决方案,帮助客户降低成本、提高效率。

457847MA数据手册

厂牌 PDF简要描述 下载
NSF CONTROLS 旋转开关 NSF CONTROLS 457847MA 457847MA数据手册

457847MA封装设计

查看详情并下载
Symbol
Footprint
3D Model
