500398-000-000-000

产品分类: 旋转开关
厂牌: NSF CONTROLS
产品描述: NSF 旋转开关, My shorting系列, 6位置, 面板, 2触点
供应商型号: 321357
供应商: 欧时
标准整包数: 1

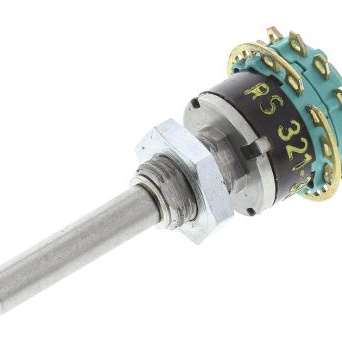

NSF CONTROLS 旋转开关 500398-000-000-000

500398-000-000-000概述

    Rotary Wafer Switches: Model MU-MK and Model MU-MA

    1. 产品简介


    本篇技术手册主要介绍两种旋转式轮片开关:Model MU-MK和Model MU-MA。这两种开关均为微型装置,广泛应用于各种电子控制系统中,如自动化设备、仪器仪表、电信设备等。它们提供了灵活的电气连接和可靠的机械性能,使其在多个行业中具有广泛的用途。

    2. 技术参数


    | 参数 | 值 |

    | 最大工作电压 | 300Vac/dc |
    | 电流承载能力 | 5A(连续) |
    | 接触电阻 | 初始10毫欧(最大) |
    | 绝缘电阻 | ≥ 2 Gohms(在1000Vrms时) |
    | 额定扭矩范围(轻) | 7到14 x 10^-2 Nm(10到20 oz.in.) |
    | 额定扭矩范围(中) | 14到28 x 10^-2 Nm(20到40 oz.in.) |
    | 额定扭矩范围(高) | 28到35 x 10^-2 Nm(40到50 oz.in.) |
    | 索引角度 | 30°, 45°, 60° |
    | 工作温度范围 | -40°C至+100°C |

    3. 产品特点和优势


    Model MU-MK和Model MU-MA均采用高品质材料制造,提供出色的机械和电气性能。其中,Model MU-MK支持高达12个切换位置,而Model MU-MA则提供了更多的索引角度选择(30°、36°、45°、60°)。此外,这些开关具备较高的电气绝缘等级,保证了在恶劣环境下的稳定性和可靠性。

    4. 应用案例和使用建议


    这些开关广泛用于自动化控制系统、电信设备、医疗设备和其他工业控制系统中。具体使用场景如下:
    - 自动化控制系统:用于实现复杂的逻辑控制功能。
    - 电信设备:通过切换不同的电路路径来调整信号处理方式。
    - 医疗设备:确保电气安全和准确的信号传输。
    使用建议:
    - 在设计电路时,根据实际需求选择适当的索引角度和接触方式(短路或非短路)。
    - 注意安装方向,确保开关能够正确地触发和复位。

    5. 兼容性和支持


    Model MU-MK和Model MU-MA均采用标准尺寸接口(Imperial或Metric),方便与其他电子元件或设备进行集成。NSF Controls Ltd. 提供详尽的技术支持和售后服务,确保客户能够在使用过程中获得及时帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常触发 | 检查安装方向及连接线路是否有误;重新调整索引角度。 |
    | 电气性能不稳定 | 检查接触面是否清洁;重新涂抹导电油脂。 |
    | 密封性不佳 | 更换新的密封圈;确保所有部件装配到位。 |

    7. 总结和推荐


    综上所述,Model MU-MK和Model MU-MA是市场上极为可靠且易于集成的旋转式轮片开关。它们拥有丰富的功能和广泛的适用性,尤其适用于需要高度电气和机械性能的场景。对于追求高质量和稳定性的应用项目,推荐选用这两种型号的开关。

500398-000-000-000参数

参数
触点时间 -
引脚数量 -
每层极数 6
开关功能 -
开关配置 DP6T
最大交流触点电压 -
最大直流触点电压 -
转档方式 -
长*宽*高 12.2mm*37mm*37mm
安装方式 焊接安装,面板安装

500398-000-000-000厂商介绍

NSF Controls是一家全球领先的测试和认证公司,专注于提供产品认证、检验和咨询等服务。公司主营产品分类包括:

1. 建筑材料:包括地板、墙板、屋顶材料等,广泛应用于建筑行业。
2. 家具:包括办公家具、家用家具等,满足不同场合的需求。
3. 纺织品:包括地毯、窗帘等,广泛应用于家居和商业场所。
4. 电子产品:包括电脑、手机等,满足现代生活的需要。

NSF Controls的优势在于:

1. 专业认证:作为全球知名的认证机构,NSF Controls的认证具有高度的权威性和认可度。
2. 严格的测试标准:NSF Controls采用严格的测试标准,确保产品的质量和安全性。
3. 全球服务网络:NSF Controls在全球范围内设有多个分支机构,为客户提供便捷的本地化服务。
4. 一站式解决方案:NSF Controls提供从产品测试、认证到市场推广的一站式解决方案,帮助客户降低成本、提高效率。

500398-000-000-000数据手册

厂牌 PDF简要描述 下载
NSF CONTROLS 旋转开关 NSF CONTROLS 500398-000-000-000 500398-000-000-000数据手册

500398-000-000-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
