NR01105ANG13-1A

产品分类: 旋转开关
厂牌: NKK SWITCHES
产品描述: Sub-Miniature SP5T 固定 1 28V 28V 非短路(BBM) 通孔安装
供应商型号: 360-3636-ND
供应商: Digi-Key
标准整包数: 1

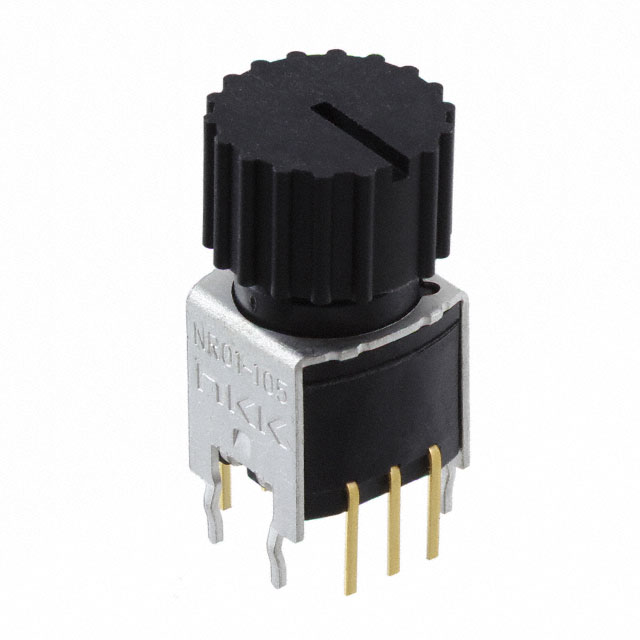

NKK SWITCHES 旋转开关 NR01105ANG13-1A

NR01105ANG13-1A概述


    产品简介


    NR01系列密封旋转开关
    NR01系列旋转开关是微型化且工艺封装的旋转开关,具备正向、明显的定位机构。这些开关适用于多种应用场合,包括逻辑电平电路、测量仪器、电信设备、医疗设备和教学终端等。

    技术参数


    - 电气容量(电阻负载):最大0.4VA @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 接触电阻:最大100毫欧姆
    - 绝缘电阻:最小100兆欧姆 @ 500V DC
    - 介电强度:最小500V AC持续1分钟
    - 机械寿命:最小30,000次
    - 电气寿命:最小10,000次
    - 额定操作扭矩:0.02Nm (0.177 lb•in)
    - 接点时间:无短路
    - 索引间隔:3位置、4位置和5位置均为45°

    产品特点和优势


    - 紧凑结构:NR01系列旋转开关采用微型化设计,适合高密度安装。
    - 可靠的触点机制:自擦触点确保逻辑电平的可靠性。
    - 坚固的安装支架:防止自动焊接过程中松动。
    - 密封构造:内部O型环、基座与外壳之间的垫圈及嵌入式终端确保了自动化加工技术的保护。
    - 明确的定位机构:弹簧操作的钢球提供了明确的触觉反馈和精确的开关设定。

    应用案例和使用建议


    - 应用场景:逻辑控制设备、测量装置、电信设备、医疗设备、教学终端等。
    - 使用建议:
    - 在高频振动和冲击环境中使用时,需特别注意防震措施。
    - 在高温和高湿度环境下,应适当调整防护措施,以确保使用寿命。


    兼容性和支持


    - 兼容性:与大多数标准印刷电路板(PCB)兼容,便于焊接和清洗。
    - 支持与维护:厂商提供详细的焊接和清洗指南,确保正确的安装过程和长期可靠性。

    常见问题与解决方案


    - Q:焊接时出现焊点不均匀怎么办?
    - A:确保预热温度为110°C,预热时间为40秒;焊接温度为270°C,持续时间为6秒,厚度为1.6mm,进行两次循环。
    - Q:如何选择合适的旋钮?
    - A:对于需要更稳定固定的安装,建议使用带法兰的旋钮(如AT3009)。对于不需要固定的应用,可以使用不带法兰的旋钮(如AT3008)。

    总结和推荐


    NR01系列旋转开关凭借其紧凑的设计、可靠的触点机制和优秀的防护性能,在逻辑电平电路和小型化应用中表现出色。其高密度安装能力、稳定的安装支架和可靠的电气寿命使其成为多种应用的理想选择。总体而言,NR01系列旋转开关是值得推荐的产品。

NR01105ANG13-1A参数

参数
开关功能 Sub-Miniature
开关配置 SP5T
最大交流触点电压 28V
最大直流触点电压 28V
转档方式 固定
触点时间 非短路(BBM)
引脚数量 -
每层极数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

NR01105ANG13-1A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

NR01105ANG13-1A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 旋转开关 NKK SWITCHES NR01105ANG13-1A NR01105ANG13-1A数据手册

NR01105ANG13-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.4096 ¥ 147.1111
5+ $ 14.3998 ¥ 119.3387
25+ $ 12.3577 ¥ 102.4144
50+ $ 11.5665 ¥ 95.8571
100+ $ 10.8226 ¥ 89.6919
250+ $ 9.9065 ¥ 82.1005
500+ $ 9.2609 ¥ 76.7496
1000+ $ 9.1 ¥ 75.4163
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 147.11
直接购买
加入购物车
