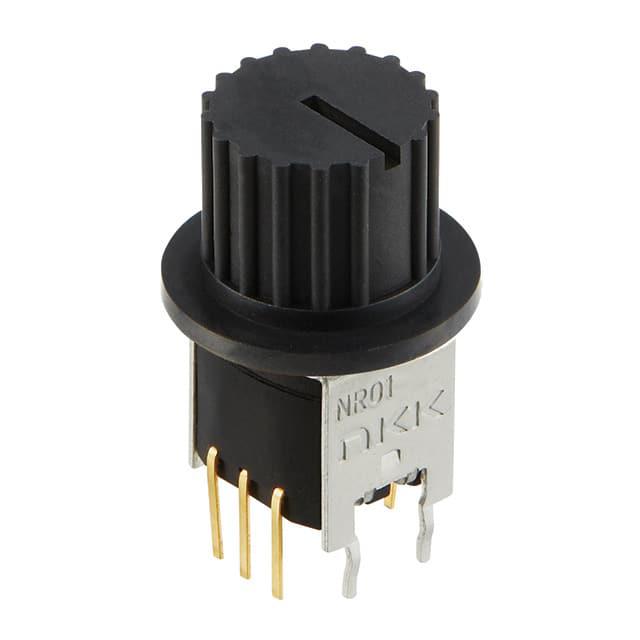

NR01103ANG13-2A

产品分类: 旋转开关
厂牌: NKK SWITCHES
产品描述: Sub-Miniature SP3T 固定 1 28V 28V 非短路(BBM) 通孔安装 10.7mm(长度)*28mm(高度)
供应商型号: 360-3627-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 旋转开关 NR01103ANG13-2A

NR01103ANG13-2A概述

    NR01 Series Subminiature Process Sealed Rotaries: A Comprehensive Guide

    1. 产品简介


    NR01系列是迷你型封装过程密封式旋转开关,专为高密度安装设计。它们具有明确的定位感觉和弹簧操作钢球机构,提供可靠和清晰的操作体验。这类旋转开关适用于逻辑电平电路,其典型应用包括电源控制设备、测量仪器、电信设备、医疗设备及教学设备等。

    2. 技术参数


    - 电气容量:0.4VA最大值 @ 28V AC/DC最大值(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值
    - 接触电阻:最大100毫欧姆
    - 绝缘电阻:最小100兆欧姆 @ 500V DC
    - 击穿电压:最小500V AC持续1分钟
    - 机械寿命:最少30,000次循环
    - 电气寿命:最少10,000次循环
    - 额定操作扭矩:0.02Nm (0.177 lb•in)
    - 接触定时:非短路
    - 索引:3位置、4位置及5位置时为45°
    - 材料与涂层
    - 外壳:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)
    - 底座:玻璃纤维增强聚酰胺
    - 转子:聚甲醛
    - 可动接触件:铍铜镀金
    - 固定接触件:磷青铜镀金
    - 引脚:磷青铜镀金
    - 安装支架:镀锡钢
    - 环境数据
    - 操作温度范围:-25°C 至 +70°C (-13°F 至 +158°F)
    - 湿度:在40°C (104°F)下,湿度90% ~ 95%持续96小时
    - 振动:频率范围10 ~ 55Hz,峰值至峰值位移1.5mm,持续1分钟,三个垂直方向各2小时
    - 冲击:加速度50G (490m/s²),在六个垂直方向上测试,每个方向5次冲击
    - PCB加工
    - 焊接:推荐波峰焊接,预热温度110°C,预热时间40秒,峰值温度270°C,峰值时间6秒,PCB厚度1.6mm,2个循环。手动焊接推荐温度390°C,持续4秒,2个循环。
    - 清洁:自动清洁,见补充部分的清洁规范。

    3. 产品特点和优势


    NR01系列旋转开关具备多种独特优势,包括:
    - 小巧的亚微型尺寸,适用于高密度安装。
    - 独特的弹簧操作钢球机制,确保精确和清晰的操作反馈。
    - 易于清洁和波峰焊接工艺,提升了生产效率。
    - 强化支架配以压接腿,增强了安装稳定性和强度。
    - 金镀的磷青铜接触点提供了优异的逻辑电平可靠性。
    - 符合标准PC板间距的直线引脚布局,便于组装和维护。

    4. 应用案例和使用建议


    NR01系列旋转开关广泛应用于各种场合,如:
    - 电源控制设备:确保电流稳定传输,适用于各类开关电源。
    - 测量仪器:用于精密调节电压和电流。
    - 电信设备:为通信设备提供可靠的逻辑信号切换。
    - 医疗设备:保证操作安全和准确性。
    - 教学设备:作为教育工具进行示范和练习。
    使用建议:在进行焊接时,确保采用适当的预热温度和时间,以避免焊料过热而损坏开关。对于自动清洗过程,参照清洗规范执行以防止残留物污染。

    5. 兼容性和支持


    NR01系列旋转开关具有良好的兼容性,可轻松与现有的PCB设计集成。制造商提供了详细的安装和维护指南,并提供销售部门的联系方式获取更多支持信息。

    6. 常见问题与解决方案


    - 问题1:开关在高温环境下性能下降。
    - 解决方案:确保开关的安装环境不超过规定的温度范围,避免长期暴露在高温环境中。
    - 问题2:焊接过程中出现气泡或缺陷。
    - 解决方案:严格遵守推荐的焊接条件,特别是预热和冷却阶段的时间控制。
    - 问题3:接触不稳定。
    - 解决方案:检查连接处是否松动,重新焊接以确保良好接触。

    7. 总结和推荐


    综上所述,NR01系列旋转开关以其紧凑的尺寸、高可靠性、易于生产和清洁等特性,成为了众多应用场合的理想选择。特别是其独特的弹簧操作机制和坚固的设计使其成为高性能旋转开关市场的有力竞争者。因此,推荐使用NR01系列旋转开关来提升您的设备性能和用户体验。

NR01103ANG13-2A参数

参数
最大交流触点电压 28V
最大直流触点电压 28V
转档方式 固定
触点时间 非短路(BBM)
引脚数量 -
每层极数 1
开关功能 Sub-Miniature
开关配置 SP3T
长*宽*高 10.7mm(长度)*28mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
