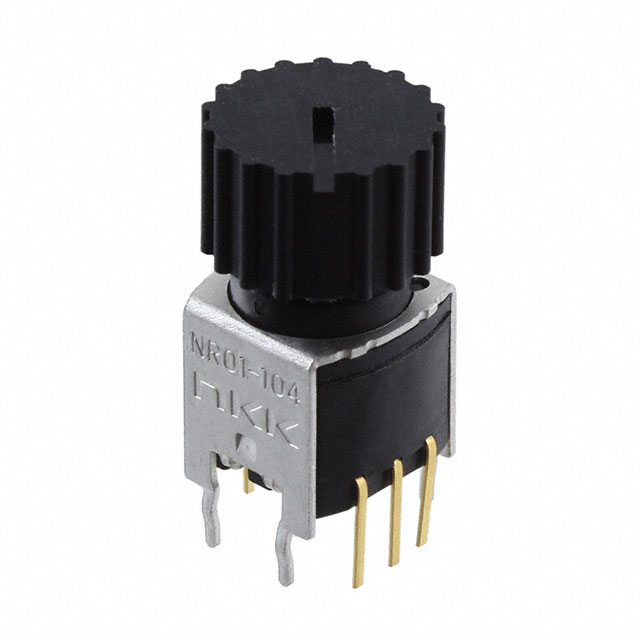

NR01104ANG13-1A

产品分类: 旋转开关
厂牌: NKK SWITCHES
产品描述: Sub-Miniature SP4T 固定 1 28V 28V 非短路(BBM) 通孔安装 10.7mm(长度)*24.2mm(高度)
供应商型号: 360-3630-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 旋转开关 NR01104ANG13-1A

NR01104ANG13-1A概述


    产品简介


    NR01 Series Subminiature Process Sealed Rotaries
    NR01系列旋钮开关属于过程密封型子微型旋钮开关,具有正向、明显的定位功能。该产品适用于逻辑电平电路,具有可靠的接触功能和清晰的触感。其广泛应用于各种场合,如电源控制设备、测量设备、电信设备、医疗设备及教学吊装装置等。

    技术参数


    - 电气容量(电阻负载):0.4VA最大 @ 28V AC/DC最大
    - 其他额定值:
    - 接触电阻:100毫欧姆最大
    - 绝缘电阻:500V DC时最小为100兆欧姆
    - 耐压强度:500V AC最小,持续时间1分钟
    - 机械寿命:30,000次循环最小
    - 电气寿命:10,000次循环最小
    - 标称操作扭矩:0.02Nm (0.177 lb•in)
    - 接触定时:非短路
    - 材料与工艺:
    - 外壳:玻璃纤维增强聚酯(PBT)
    - 基座:玻璃纤维增强尼龙
    - 旋钮:聚甲醛
    - 移动接点:铍铜镀金
    - 静态接点:磷青铜镀金
    - 端子:磷青铜镀金
    - 安装支架:镀锌钢
    - 环境数据:
    - 操作温度范围:-25°C 至 +70°C (-13°F至+158°F)
    - 湿度:40°C (104°F)下湿度90%至95%,持续96小时
    - 振动:10~55Hz频率范围内,1.5mm峰峰值位移,历时1分钟,三次在三个方向上
    - 冲击:50G加速度(6个方向各5次冲击)
    - PCB处理:
    - 波峰焊接:预热温度110°C,预热时间40秒,峰值温度270°C,峰值时间6秒,PCB厚度1.6mm,2次波峰焊循环。
    - 手工焊接:温度390°C,持续4秒,2次焊接循环。
    - 清洗:自动清洗,见补充部分中的清洁规范。
    - 标准认证:未经过UL认证或CSA认证

    产品特点和优势


    NR01系列旋钮开关的优势在于:
    - 小巧、紧凑的设计,适合高密度安装。
    - 双向接触机制提供卓越的逻辑电平可靠性和清晰的触感。
    - 铆合的安装支架确保PCB的牢固安装,防止在自动波峰焊接过程中松脱。
    - 模塑端子可防止助焊剂和其他污染物进入。
    - 触点间间距符合标准PCB网格尺寸,便于焊接。
    - 明确的定位功能提供了准确的开关设定。

    应用案例和使用建议


    NR01系列旋钮开关广泛应用于多种场合,如手持自动化设备和测量设备。为了实现高效、可靠的安装,建议使用带法兰的旋钮以防止其从开关上脱落。这种设计可保证在面板安装时的稳定性。

    兼容性和支持


    尽管NR01系列旋钮开关主要用于低电压、低电流的逻辑电平电路,但未经过UL认证或CSA认证。厂商提供了一系列配套配件,如旋钮,具体型号可以联系销售部门获取。此外,厂商提供了详细的清洁规范,见补充部分。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决办法:
    1. 问题:如何防止旋钮从开关上脱落?
    - 解决方案:建议使用带法兰的旋钮(如型号AT3009)。安装时需将旋钮置于面板下方。
    2. 问题:如何进行有效的焊接?
    - 解决方案:推荐使用波峰焊接方法,遵循特定的温度和时间要求。若采用手工焊接,应按照制造商规定的温度和时间执行。

    总结和推荐


    NR01系列旋钮开关凭借其小体积、高可靠性和易用性,在众多应用中表现突出。该产品适用于需要精确性和可靠性的场合,例如医疗设备和教学吊装装置。总体而言,NR01系列旋钮开关是一款值得推荐的产品,尤其是在追求紧凑设计和高性能的环境中。

NR01104ANG13-1A参数

参数
最大交流触点电压 28V
最大直流触点电压 28V
转档方式 固定
触点时间 非短路(BBM)
引脚数量 -
每层极数 1
开关功能 Sub-Miniature
开关配置 SP4T
长*宽*高 10.7mm(长度)*24.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

NR01104ANG13-1A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。
