NR01104ANG13-1H

产品分类: 旋转开关
厂牌: NKK SWITCHES
产品描述: Sub-Miniature SP4T 固定 1 28V 28V 非短路(BBM) 通孔安装 10.7mm(长度)*24.2mm(高度)
供应商型号: 360-3632-ND
供应商: Digi-Key
标准整包数: 1

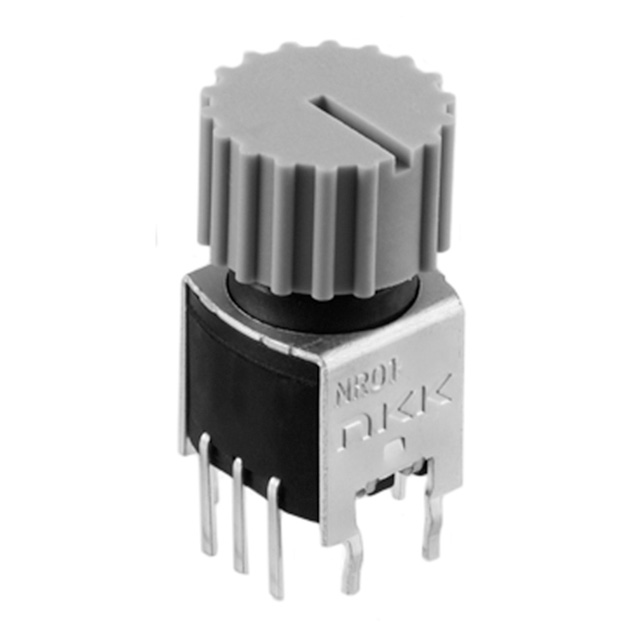

NKK SWITCHES 旋转开关 NR01104ANG13-1H

NR01104ANG13-1H概述

    NR01 Series Subminiature Process Sealed Rotaries

    产品简介


    NR01系列是小尺寸且经过工艺密封的旋转开关。它具有明显的刻度感和清晰的动作,确保准确的开关设置。此系列产品特别适用于需要小型化、高密度安装的应用场景,如电源控制设备、测量仪器、电信设备、医疗设备和教学面板等。

    技术参数


    - 电气容量:逻辑电平:最大0.4VA @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 接触电阻:最大100毫欧
    - 绝缘电阻:最小100兆欧 @ 500V DC
    - 耐压强度:最低500V AC,持续1分钟
    - 机械寿命:最少30,000次循环
    - 电气寿命:最少10,000次循环
    - 标称操作扭矩:0.02Nm (0.177 lb·in)
    - 接触时间:非短路
    - 索引角度:45°用于3位置、4位置和5位置
    - 终端间距:0.100英寸(2.54毫米)

    产品特点和优势


    - 工艺密封结构:内含O型环,基座和外壳之间配有垫圈,以及注塑成型终端,提供自动化处理保护。
    - 明显刻度感:弹簧驱动的钢球刻度机制提供了明显的触觉反馈和清脆的动作。
    - 紧凑设计:小尺寸和紧凑的机体有助于高密度安装。
    - 双叶式接触机制:提供了无与伦比的逻辑级可靠性。
    - 可靠的安装:带压腿的压线片确保了电路板的稳定安装并防止自动波峰焊接过程中的脱落。
    - 预装终端:防止助焊剂和其他污染物进入。

    应用案例和使用建议


    NR01系列适合各种紧凑和高精度应用,例如:
    - 电力控制设备
    - 测量装置
    - 电信设备
    - 医疗设备
    - 教学手柄
    在安装时,为防止旋钮脱落,建议使用带有法兰的旋钮。在实际应用中,可根据具体需求选择合适的旋钮和电路配置。例如,对于简单的输入切换功能,可以考虑使用单极3位置旋钮。

    兼容性和支持


    NR01系列与多种PCB安装方式兼容,如波峰焊接和手工焊接。此外,厂商提供了详细的清洁规范,以确保最佳性能。

    常见问题与解决方案


    1. 问题:如何正确安装旋钮?
    - 解决方案:使用带法兰的旋钮,并在面板下安装以防止旋钮脱落。
    2. 问题:焊接过程中温度过高会损坏开关吗?
    - 解决方案:遵循推荐的焊接温度曲线,避免超过峰值温度和时间。

    总结和推荐


    NR01系列旋转开关在设计上具有众多优点,包括紧凑尺寸、高可靠性以及方便的安装和维护。鉴于其广泛的应用范围和良好的市场表现,强烈推荐使用此产品,特别是对空间和可靠性要求较高的场合。

NR01104ANG13-1H参数

参数
最大交流触点电压 28V
最大直流触点电压 28V
转档方式 固定
触点时间 非短路(BBM)
引脚数量 -
每层极数 1
开关功能 Sub-Miniature
开关配置 SP4T
长*宽*高 10.7mm(长度)*24.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

NR01104ANG13-1H厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

NR01104ANG13-1H数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 旋转开关 NKK SWITCHES NR01104ANG13-1H NR01104ANG13-1H数据手册

NR01104ANG13-1H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.4096 ¥ 147.1111
5+ $ 14.3998 ¥ 119.3387
25+ $ 12.3577 ¥ 102.4144
50+ $ 11.5665 ¥ 95.8571
100+ $ 10.8226 ¥ 89.6919
250+ $ 9.9065 ¥ 82.1005
500+ $ 9.2609 ¥ 76.7496
1000+ $ 9.1 ¥ 75.4163
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 147.11
