NR01105ANG13

产品分类: 旋转开关
厂牌: NKK SWITCHES
产品描述: Sub-Miniature SP5T 固定 1 28V 28V 非短路(BBM) 插件 通孔安装 10.7mm(长度)*17.2mm(高度)
供应商型号: ET-2827635
供应商: 海外现货
标准整包数: 1

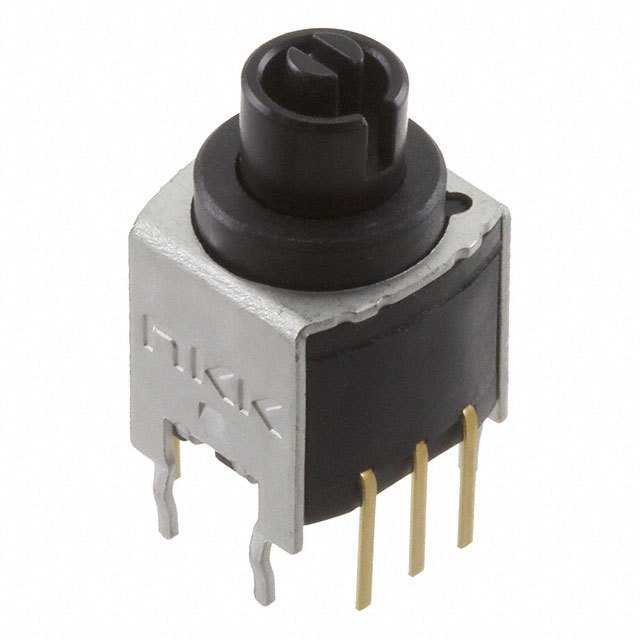

NKK SWITCHES 旋转开关 NR01105ANG13

NR01105ANG13概述

    NR01 Series Subminiature Process Sealed Rotaries 技术手册

    产品简介


    NR01系列是新推出的子迷你型密封旋转开关,适用于逻辑电平电路。这款旋转开关具备正向、明确的凹槽机制,可实现精准的开关设置。主要应用于电力控制设备、测量设备、电信设备、医疗设备及教学终端等。具有小巧紧凑的设计,适合高密度安装,并具备防潮、抗震和抗冲击特性。

    技术参数


    | 参数 | 值 |

    | 电气容量(电阻负载) | 0.4VA最大 @ 28V AC/DC最大 |
    | 接触电阻 | 最大100毫欧姆 |
    | 绝缘电阻 | 最小100兆欧姆 @ 500V DC |
    | 耐电压强度 | 最小500V AC,持续时间最少1分钟 |
    | 机械寿命 | 最少30,000次循环 |
    | 电气寿命 | 最少10,000次循环 |
    | 额定操作扭矩 | 0.02Nm(0.177 lb•in) |
    | 触点定时 | 不短接 |
    | 索引 | 3位置、4位置、5位置:45° |
    | 工作温度范围 | –25°C至+70°C(–13°F至+158°F) |
    | 湿度范围 | 90%~95%,40°C下持续96小时 |
    | 振动 | 10~55Hz,峰值振幅1.5mm,持续1分钟 |
    | 冲击 | 50G(490m/s²),测试方向6个方向,每个方向5次冲击 |

    产品特点和优势


    NR01系列旋转开关的特点包括:
    - 独特的凹槽机制:弹簧操作钢球提供了清晰的触感和干脆的动作,确保精确的开关定位。
    - 坚固的安装结构:带折弯腿的固定支架增强了安装稳定性,防止自动波峰焊接过程中的松动。
    - 防水和防尘:全密封设计,内部O型环、基座与外壳之间的垫圈以及嵌入式端子,提供自动化工艺保护。
    - 逻辑电平可靠性:分叉接触机制保证了无与伦比的逻辑电平可靠性,提高了接触精度。
    - 易于焊接和清洁:推荐的焊接工艺和自动化清洗流程提高了生产效率。

    应用案例和使用建议


    NR01系列子迷你型密封旋转开关可以用于多种应用场景,如电源控制设备、测量仪器、通信设备和医疗设备。为了确保最佳性能,建议在高温、高湿度或强烈振动的环境中使用时,进行额外的保护措施。
    使用建议:
    - 在安装前检查所有连接点是否正确焊接,以确保长期可靠运行。
    - 使用带法兰的旋钮以防旋钮脱落,特别是在手持自动化设备中。
    - 定期清洁设备以避免污染导致的性能下降。

    兼容性和支持


    NR01系列旋转开关与多种电子设备兼容,尤其是那些需要精密、可靠的逻辑电平开关的应用。制造商提供全面的技术支持和售后服务,确保客户能够顺利部署和使用这些组件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查焊接是否完好,确认电路连接正确 |
    | 触点接触不良 | 清洁触点表面,重新焊接连接点 |
    | 设备无法承受剧烈振动 | 加固安装支架,增加防震材料 |

    总结和推荐


    NR01系列子迷你型密封旋转开关以其紧凑的设计、坚固的安装结构和出色的逻辑电平可靠性,成为逻辑电平电路的理想选择。它们特别适合于要求小型化和高可靠性的应用场景。总体来说,这是一款值得推荐的产品,无论是在性能还是耐用性方面都能满足用户的期望。

NR01105ANG13参数

参数
触点时间 非短路(BBM)
引脚数量 -
每层极数 1
开关功能 Sub-Miniature
开关配置 SP5T
最大交流触点电压 28V
最大直流触点电压 28V
转档方式 固定
长*宽*高 10.7mm(长度)*17.2mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售

NR01105ANG13厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

NR01105ANG13数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 旋转开关 NKK SWITCHES NR01105ANG13 NR01105ANG13数据手册

NR01105ANG13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.4213 ¥ 113.4103
25+ $ 12.6599 ¥ 106.9759
50+ $ 11.8476 ¥ 100.1119
100+ $ 11.2821 ¥ 95.3333
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 113.41
