IKD0800000

产品分类: 旋转开关
厂牌: APEM
产品描述: APEM DIP开关, 8位置, 单刀单掷触点, , 通孔安装, 凹入式执行器,滑动执行器
供应商型号: BN-IKD0800000
供应商: 海外现货
标准整包数: 1

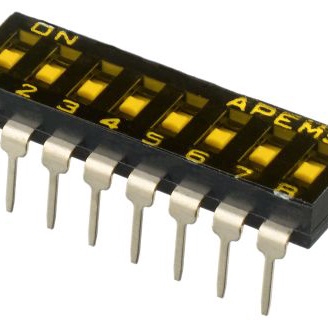

APEM 旋转开关 IKD0800000

IKD0800000概述

    APEM IKD系列低轮廓双列直插开关技术手册

    1. 产品简介


    IKD系列是APEM公司生产的表面贴装和穿板式低轮廓双列直插开关。这种开关适用于多种电子设备,如工业控制、仪器仪表及通信设备。它提供了凸起和凹陷两种类型的按钮操作,以适应不同的应用需求。此外,IKD系列的多极配置(奇数和偶数)能够满足不同电路设计的需求。

    2. 技术参数


    | 参数 | 描述 |

    | 最大电流/电压额定值 | 切换:25mA,24VDC;非切换:100mA,50VDC |
    | 初始接触电阻 | ≤50mΩ |
    | 绝缘电阻 | ≥100MΩ (在500VDC下) |
    | 耐压强度 | ≥500VAC |
    | 电气寿命 | 2,000次循环 |
    | 行程 | 1mm (0.39英寸) |
    | 工作温度范围 | -20°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |
    | 材料 | 案件和按钮:UL94-V0;移动触点:磷青铜,金镀层 |
    | 端子 | 金镀层 |
    | 保护胶带 | 聚酰亚胺 |

    3. 产品特点和优势


    IKD系列低轮廓双列直插开关具有以下特点和优势:
    - 自清洁擦洗接触:通过多次接触确保连接可靠性,减少磨损和腐蚀。
    - 过程兼容性:可承受回流焊接工艺,适用于现代生产流程。
    - 清洗性:大多数型号可清洗(带标准封条),提高了设备的维护便利性。
    - 高绝缘和耐压能力:确保设备在高压环境下稳定运行。
    - 多种安装方式:提供SMT、穿孔和IC管等多种安装方式,适应多种应用场合。

    4. 应用案例和使用建议


    应用案例:
    - 在精密仪器仪表中作为输入开关,提高人机交互的可靠性。
    - 在工业控制系统中作为状态指示灯的触发开关,提高系统的自动化程度。
    - 在通信设备中作为电路保护开关,提高设备的安全性。
    使用建议:
    - 根据具体应用选择合适的安装方式(SMT、穿孔或IC管)。
    - 确保在焊接过程中控制好温度和时间,避免损坏开关。
    - 清洁时应注意不要使用腐蚀性化学品,以免损害电镀层。

    5. 兼容性和支持


    IKD系列开关具有良好的兼容性,适用于多种电子设备和系统。厂商提供了详细的文档和支持服务,包括产品手册、安装指南和技术咨询,确保客户能够充分利用产品的优势。

    6. 常见问题与解决方案


    - 问题1:开关长时间使用后出现接触不良
    - 解决办法:检查是否有灰尘或杂质积累,定期进行清洁。

    - 问题2:焊接过程中开关出现损坏
    - 解决办法:确保焊接温度和时间控制在合理范围内,避免过热损伤。

    7. 总结和推荐


    总体来看,IKD系列低轮廓双列直插开关以其优良的性能和可靠性,在多个领域都有着广泛的应用。其多样化的安装方式、高耐压能力和易于维护的特点使其在市场上具备较强的竞争力。我们强烈推荐这一系列的开关用于需要高可靠性的电子设备中。

IKD0800000参数

参数
最大交流触点电压 -
最大直流触点电压 -
转档方式 -
触点时间 -
引脚数量 -
每层极数 -
开关功能 -
开关配置 SPST
通用封装 DIP
安装方式 通孔安装
零件状态 在售

IKD0800000厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IKD0800000数据手册

厂牌 PDF简要描述 下载
APEM 旋转开关 APEM IKD0800000 IKD0800000数据手册

IKD0800000封装设计

查看详情并下载
Symbol
Footprint
3D Model
