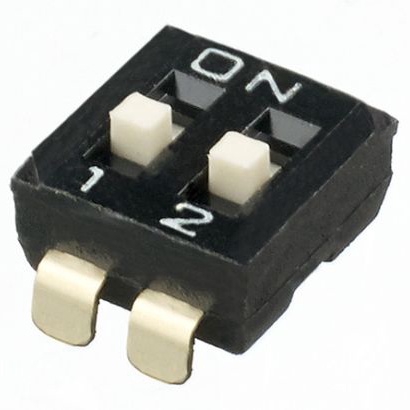

IKC0205000

产品分类: 旋转开关
厂牌: APEM
产品描述: APEM DIP开关, 2位置, DPST触点, 表面, 凹入式,顶部侧边杠杆执行器
供应商型号: 1223001
供应商: 海外现货
标准整包数: 5
APEM 旋转开关 IKC0205000

IKC0205000概述

    IKC系列表面贴装J弯半间距低轮廓双列开关技术手册

    产品简介


    IKC系列是由APEM公司生产的表面贴装J弯半间距低轮廓双列开关。该系列产品广泛应用于集成电路(IC)布局、通信设备及各类消费电子产品中。其独特的设计和先进的制造工艺确保了在各种恶劣环境下的稳定性能,满足现代电子设备对小型化和高可靠性的要求。

    技术参数


    - 集成电路间距:标准1.27mm (0.05英寸)
    - 接点数:偶数极
    - 终端形式:J弯式端子
    - 端子镀层:镀金端子
    - 焊接工艺:可耐受红外回流焊及气相焊接
    - 清洁性:带有胶带密封,可清洗
    - 最大电流/电压:
    - 开关:25mA,24V DC
    - 接触:100mA
    - 初始接触电阻:≤100mΩ
    - 绝缘电阻:≥500MΩ @ 100V DC
    - 介电强度:≥300V AC,持续60秒
    - 机械寿命:1,000次操作
    - 操作力:≤800gf (7.84N)
    - 工作温度范围:-25°C至+70°C
    - 储存温度范围:-40°C至+85°C
    - 材料:外壳、基座、按钮均为聚酰胺;触点弹簧为铜铍合金;端子、触点均为镀金
    - 包装:IC管包装或编带包装(Tray & Reel)

    产品特点和优势


    IKC系列表面贴装J弯半间距低轮廓双列开关具有多项显著优势:
    - 高可靠性:通过严格测试,确保在高频率使用下仍保持稳定的性能。
    - 小型化设计:适用于空间受限的设计,有助于实现更紧凑的产品布局。
    - 良好的可焊性:适合多种焊接方式,提高了生产效率。
    - 强大的环境适应性:可以在较宽的工作温度范围内稳定运行,适应严苛的工业环境。

    应用案例和使用建议


    - 典型应用场景:通信设备、智能家居、物联网(IoT)设备、便携式医疗设备等。
    - 使用建议:
    - 安装时需注意防焊液污染,以免影响使用寿命。
    - 在喷淋清洁过程中,仅顶部胶带密封版本适用,以确保清洁效果。
    - 在焊接过程中,确保焊接温度不超过260°C,以防止损害开关性能。

    兼容性和支持


    - 兼容性:IKC系列开关可与多数标准IC插座兼容,适用于不同类型的电路板设计。
    - 支持与维护:制造商提供详尽的技术文档、客户支持热线以及在线资源库,便于用户获取帮助和最新信息。

    常见问题与解决方案


    - 问题一:如何避免焊液污染?
    - 解决办法:使用顶部胶带密封的版本,并采取适当的防护措施。

    - 问题二:如何正确安装?
    - 解决办法:参照制造商提供的安装指南,确保正确对齐和固定开关。

    总结和推荐


    IKC系列表面贴装J弯半间距低轮廓双列开关凭借其卓越的性能、广泛的应用范围和便捷的维护方式,是当前市场上极具竞争力的产品之一。其出色的可靠性、高度的适应性和优良的性价比使其成为众多电子设计项目的理想选择。对于追求高性能、小型化和低成本解决方案的设计者而言,强烈推荐使用此产品。
    希望这篇高质量的文章能帮助您深入了解IKC系列表面贴装J弯半间距低轮廓双列开关的各项特性及其应用价值。

IKC0205000参数

参数
最大直流触点电压 -
转档方式 -
触点时间 -
引脚数量 -
每层极数 -
开关功能 -
开关配置 DPST
最大交流触点电压 -
安装方式 贴片安装,通孔安装

IKC0205000厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IKC0205000数据手册

厂牌 PDF简要描述 下载
APEM 旋转开关 APEM IKC0205000 IKC0205000数据手册

IKC0205000封装设计

查看详情并下载
Symbol
Footprint
3D Model
