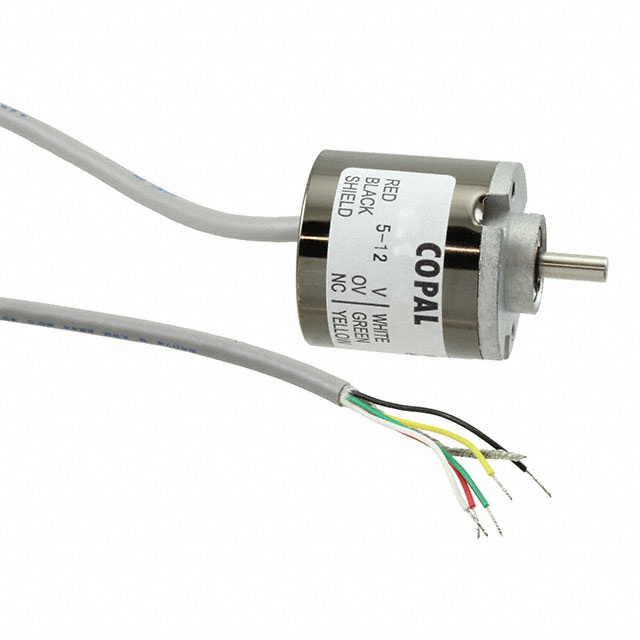

RE30E-400-213-1

产品分类: 其他传感器
产品描述: NIDEC COPAL ELECTRONICS GMBH 光电编码器, 400位置, 24V 直流电源, 增量读数
供应商型号: ND-RE30E-400-213-1
供应商: Nidec
标准整包数: 10
NIDEC COMPONENTS CORPORATION 其他传感器 RE30E-400-213-1

RE30E-400-213-1概述


    产品简介


    光学编码器(Optical Encoders)是一种用于测量旋转角度、速度、方向和距离的传感器。它们广泛应用于工业自动化、机器人技术、精密仪器、医疗设备、航空航天等领域。本文将详细介绍型号为RE30E的光学编码器,该产品以其出色的性能和高可靠性而著称。

    技术参数


    RE30E光学编码器的技术参数如下:
    - 输入电压:5 V ~ 12 V,24 V
    - 输出连接:电缆线
    - 输出相位:提供“A”、“B”和“Z”相
    - 分辨率:100, 200, 300, 360, 400, 500, 600, 800, 900, 1000, 1024 P/R
    - 电气特性:
    - 输入电流:最大50 mA
    - 输出波形:方波
    - 输出相位:A, B, Z
    - 相位差:90° ± 45°
    - 最大频率响应:根据分辨率不同,范围从10 kHz到100 kHz
    - 输出信号:高电平为Vcc-1 V,低电平为Vcc-2 V
    - 输出阻抗:2.2 kΩ
    - 机械特性:
    - 启动扭矩:0.29 mN·m(3 gf·cm)最大
    - 惯量:2 g·cm²最大
    - 轴向载荷:轴向9.81 N(1 kgf)最大,径向19.6 N(2 kgf)最大
    - 净重:约70 g
    - 环境特性:
    - 工作温度范围:0°C ~ 70°C
    - 存储温度范围:-20°C ~ 80°C
    - 防护等级:IP40

    产品特点和优势


    RE30E光学编码器具有以下独特功能和优势:
    - 温度补偿电路:确保在不同温度环境下稳定运行。
    - 零指数信号:提供更精确的位置检测。
    - 经济型设计:适合各种应用需求。
    - RoHS合规:符合环保标准。
    - 多种分辨率选择:适应不同的应用需求,分辨率从100 P/R到1024 P/R。

    应用案例和使用建议


    RE30E光学编码器广泛应用于各类工业自动化设备中,例如伺服电机、数控机床、机器人关节等。为了最大化其性能和可靠性,在安装时需要注意以下几点:
    - 确保编码器与驱动系统正确连接,避免误接导致的损坏。
    - 在高振动和高冲击环境中使用时,注意防护措施以减少机械应力。
    - 定期检查安装位置,确保轴向和径向载荷不超过额定值。

    兼容性和支持


    RE30E光学编码器可以与各种控制系统兼容,适用于多种类型的驱动器和控制器。厂商提供了详尽的用户手册和技术支持服务,以确保客户能够顺利使用该产品。此外,产品还支持定制化生产,可以根据特定需求进行调整。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - Q: 为什么输出信号不稳定?
    - A: 检查电源电压是否稳定,确保连接正确且无短路现象。如果问题依然存在,建议联系技术支持。
    - Q: 输出信号不准确怎么办?
    - A: 首先确认是否已正确设置分辨率和参考点。若仍存在问题,考虑重新校准或更换新的编码器。
    - Q: 使用过程中出现过热现象?
    - A: 检查工作环境温度是否过高,必要时可增加散热措施。如果温度持续偏高,建议暂停使用并咨询技术人员。

    总结和推荐


    综上所述,RE30E光学编码器凭借其卓越的技术参数、多功能性和广泛的适用性,在市场上具有很高的竞争力。其优异的环境适应能力和可靠的操作性能使其成为各种工业应用的理想选择。无论是对精度要求高的精密设备还是需要高可靠性的工业自动化项目,RE30E都是一个值得信赖的选择。因此,强烈推荐这款产品给需要高性能光学编码器的应用场合。

RE30E-400-213-1参数

参数
安装方式 导线安装,底座安装
零件状态 在售
包装方式 托盘

RE30E-400-213-1厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

RE30E-400-213-1数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 其他传感器 NIDEC COMPONENTS CORPORATION RE30E-400-213-1 RE30E-400-213-1数据手册

RE30E-400-213-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 465.5035
50+ ¥ 446.8834
100+ ¥ 428.2632
500+ ¥ 409.6431
库存: 10
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 4655.03
