首页  >  产品百科  >  PESD3V3L4BHCYL

PESD3V3L4BHCYL

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 3.3V 双向 6A 8.5V 6.7V XFDFN-6 贴片安装
供应商型号: CY-PESD3V3L4BHCYL
供应商:
标准整包数: 1

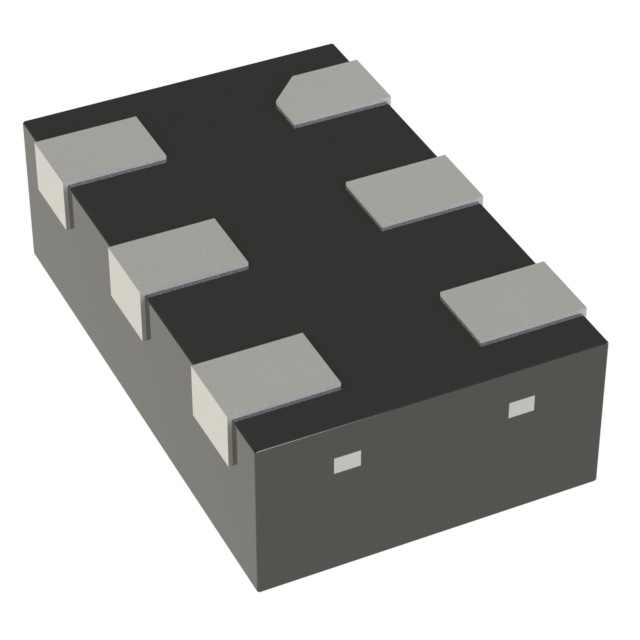

NEXPERIA TVS二极管/ESD抑制器 PESD3V3L4BHCYL

PESD3V3L4BHCYL概述

    Nexperia PESD3V3L4BHC:四向双向ESD保护阵列

    产品简介

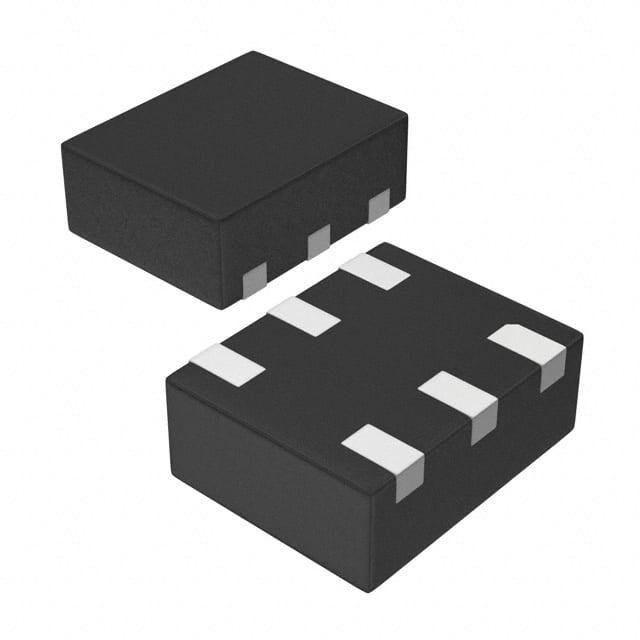

    Nexperia的PESD3V3L4BHC是一款四向双向静电放电(ESD)保护阵列,旨在为多达四条线路提供ESD和其他瞬态损害防护。此设备采用无引脚超薄小型DFN1308-6(SOT8006)表面贴装封装。

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VRWM | 反向额定电压 | Tamb = 25°C | - | - | 3.3 | V |
    | IPPM | 额定峰值脉冲电流 | tp = 8/20 μs;Tamb = 25°C | - | - | 6 | A |
    | Vt1 | 触发电压 | Tamb = 25°C | - | 6.7 | - | V |

    产品特点和优势


    - 支持最多4条线路的双向ESD保护。
    - 高浪涌鲁棒性:IPP = 6 A(8/20 µs脉冲)。
    - 低钳位电压:VCL = 7.3 V(6 A 8/20 µs脉冲)。
    - ESD保护高达20 kV。
    - 非常低的动态电阻Rdyn = 0.2 Ω(TLP)。

    应用案例和使用建议


    该产品主要用于便携式通信、消费电子和计算设备中低速信号线的ESD保护。为了确保最佳保护效果,建议遵循以下布局和放置原则:
    - 将设备尽可能靠近输入终端或连接器放置。
    - 最小化设备到受保护线路之间的路径长度。
    - 尽量减少并行信号路径。
    - 避免保护导线与未保护导线平行运行。
    - 最小化所有印刷电路板(PCB)导电环路,包括电源和接地环路。
    - 最小化瞬态返回路径到地面的长度。
    - 避免使用共享瞬态返回路径到达公共接地端点。
    - 尽可能使用接地平面,在多层PCB上使用接地通孔。

    兼容性和支持


    PESD3V3L4BHC是专门为便携式通信、消费电子和计算设备中的低速信号线设计的,它能很好地与其他标准器件和系统兼容。Nexperia提供了详细的技术文档和支持服务,以帮助客户在设计和使用过程中获得最佳体验。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:如何正确焊接?
    - 解决方案: 确保使用符合Nexperia推荐的焊接工艺进行回流焊接。具体细节可参见文档中的“Soldering”章节。
    - 问题:如何处理静电敏感设备?
    - 解决方案: 使用防静电措施来保护设备,如佩戴防静电手环和使用防静电包装材料。
    - 问题:如何正确放置保护器件?
    - 解决方案: 在靠近输入终端或连接器的位置放置器件,并尽量缩短路径长度,同时遵循电路板布局指南。

    总结和推荐


    Nexperia的PESD3V3L4BHC以其高浪涌鲁棒性、低钳位电压和超低动态电阻等优点,成为市场上高性能ESD保护器件的首选。它适用于便携式通信、消费电子和计算设备中的ESD保护需求。强烈推荐将其用于关键应用中,以确保系统的长期稳定性和可靠性。

PESD3V3L4BHCYL参数

参数
击穿电压 6.7V
峰值脉冲电流 6A
峰值脉冲功率 -
极性 双向
工作电压 3.3V
箝位电压 8.5V
6-XFDFN
通用封装 XFDFN-6
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PESD3V3L4BHCYL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD3V3L4BHCYL数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD3V3L4BHCYL PESD3V3L4BHCYL数据手册

PESD3V3L4BHCYL封装设计

查看详情并下载
Symbol
Footprint
3D Model
